专利号: 2020108161990
申请人: 郑敏婷
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

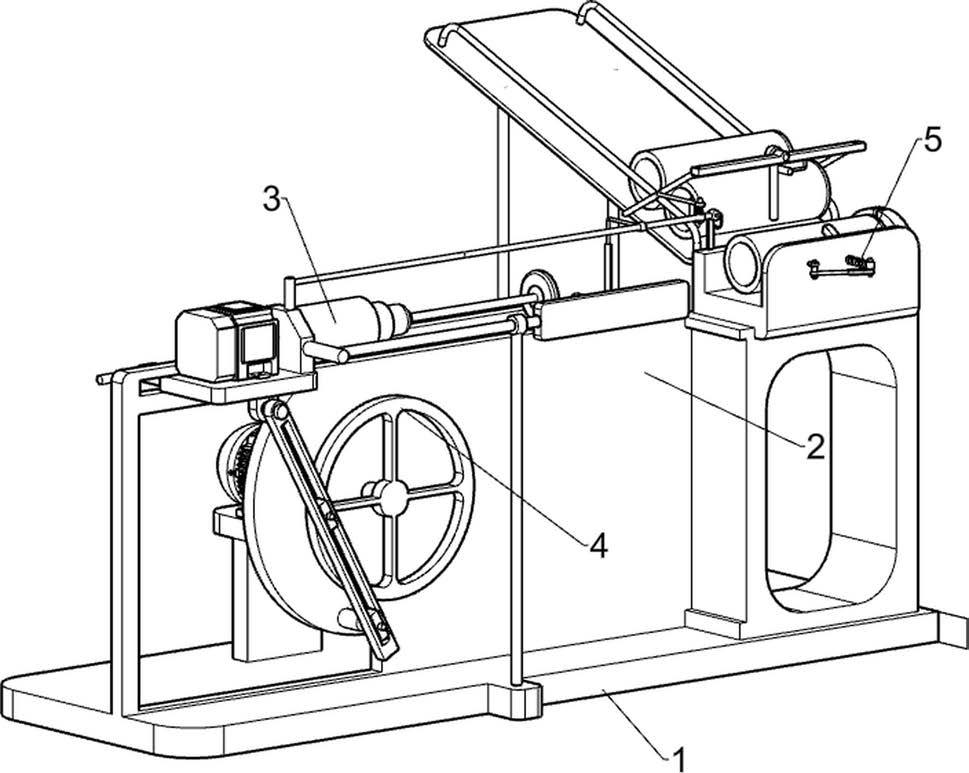

1.一种竹筒内壁打磨装置,其特征在于,包括:底座(1),底座(1)上设有支撑板(2);

推动机构(4),支撑板(2)上设有推动机构(4),推动机构(4)上设有打磨机构(3);

夹紧机构(5),支撑板(2)上设有夹紧机构(5);

打磨机构(3)包括:

第一轴承座(31),推动机构(4)部件顶部边缘一侧设有第一轴承座(31);

圆柱块(32),第一轴承座(31)一侧设有圆柱块(32);

第一连杆(33),圆柱块(32)上转动式设有第一连杆(33);

打磨器(34),第一连杆(33)一端设有打磨器(34);

旋转电机(35),推动机构(4)部件顶部设有旋转电机(35),旋转电机(35)输出轴与第一连杆(33)连接;

推动机构(4)包括:

第二连杆(41),支撑板(2)上部设有第二连杆(41);

第一滑块(42),第二连杆(41)上滑动式设有多个第一滑块(42);

安装板(43),第一滑块(42)之间设有安装板(43),安装板(43)顶部设有旋转电机(35)和第一轴承座(31),安装板(43)在支撑板(2)内滑动;

第二轴承座(44),安装板(43)底部设有第二轴承座(44);

第一转轴(45),支撑板(2)远离第二连杆(41)的一侧中部转动式设有第一转轴(45);

圆盘(46),第一转轴(45)远离第二连杆(41)的一端设有圆盘(46);

第二滑块(47),圆盘(46)偏心位置转动式设有第二滑块(47);

第二转轴(48),支撑板(2)靠近第一转轴(45)一侧的下部设有第二转轴(48);

第三滑块(49),第二转轴(48)上转动式设有第三滑块(49);

回形槽板(410),第二轴承座(44)上转动式设有回形槽板(410),第二滑块(47)和第三滑块(49)均在回形槽板(410)内滑动;

伺服电机(411),底座(1)顶部靠近第二连杆(41)的一侧安装有伺服电机(411),伺服电机(411)输出轴通过联轴器与第一转轴(45)连接;

夹紧机构(5)包括:

支撑柱(51),底座(1)顶部靠近回形槽板(410)的一侧设有支撑柱(51);

第一导套(52),支撑柱(51)顶部设有第一导套(52);

第三连杆(53),第一导套(52)内滑动式设有第三连杆(53),第三连杆(53)一端与第一轴承座(31)连接;

推块(54),第三连杆(53)另一端设有推块(54);

铰接块(55),支撑板(2)远离旋转电机(35)一侧的上部设有铰接块(55);

第三转轴(56),铰接块(55)上转动式设有第三转轴(56);

连接块(57),第三转轴(56)上设有连接块(57);

第四连杆(58),支撑板(2)靠近铰接块(55)的一侧滑动式设有第四连杆(58),第四连杆(58)一端与连接块(57)滑动式连接;

卡紧夹(59),第四连杆(58)另一端设有卡紧夹(59);

第一弹性件(510),第四连杆(58)与支撑板(2)之间连接有第一弹性件(510),第一弹性件(510)套在第四连杆(58)上。

2.如权利要求1所述的一种竹筒内壁打磨装置,其特征在于,还包括:L形柱(6),支撑板(2)靠近连接块(57)的一侧顶部设有L形柱(6);

第二导套(7),L形柱(6)末端设有第二导套(7);

滑杆(8),第二导套(7)内滑动式设有滑杆(8),滑杆(8)一端与第一轴承座(31)顶部连接;

转动块(9),滑杆(8)靠近L形柱(6)的一侧转动式设有转动块(9);

第一挡块(10),滑杆(8)另一端设有第一挡块(10),第一挡块(10)与转动块(9)配合,支撑板(2)顶部边缘一侧开有一字槽(11),转动块(9)与一字槽(11)滑动式连接。

3.如权利要求2所述的一种竹筒内壁打磨装置,其特征在于,还包括:连接柱(12),底座(1)顶部远离支撑板(2)的一侧对称设有连接柱(12);

滑板(13),连接柱(12)顶部之间设有滑板(13),滑板(13)与支撑板(2)连接;

U形杆(14),滑板(13)顶部对称设有U形杆(14);

固定块(15),滑板(13)靠近支撑板(2)一端的两侧之间设有固定块(15);

第一转杆(16),固定块(15)中部转动式设有第一转杆(16);

拨动杆(17),第一转杆(16)上设有拨动杆(17);

第二挡块(18),固定块(15)底部设有第二挡块(18),第二挡块(18)与拨动杆(17)配合;

第二转杆(19),滑杆(8)上转动式设有第二转杆(19);

拨动柱(20),第二转杆(19)上部设有拨动柱(20),拨动柱(20)与拨动杆(17)配合;

第二弹性件(21),拨动柱(20)与滑杆(8)之间连接有第二弹性件(21),第二弹性件(21)套在第二转杆(19)上;

第三挡块(22),滑杆(8)靠近第二转杆(19)的一端设有第三挡块(22),第三挡块(22)与拨动柱(20)配合。
