专利号: 2020108088798
申请人: 潍坊学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

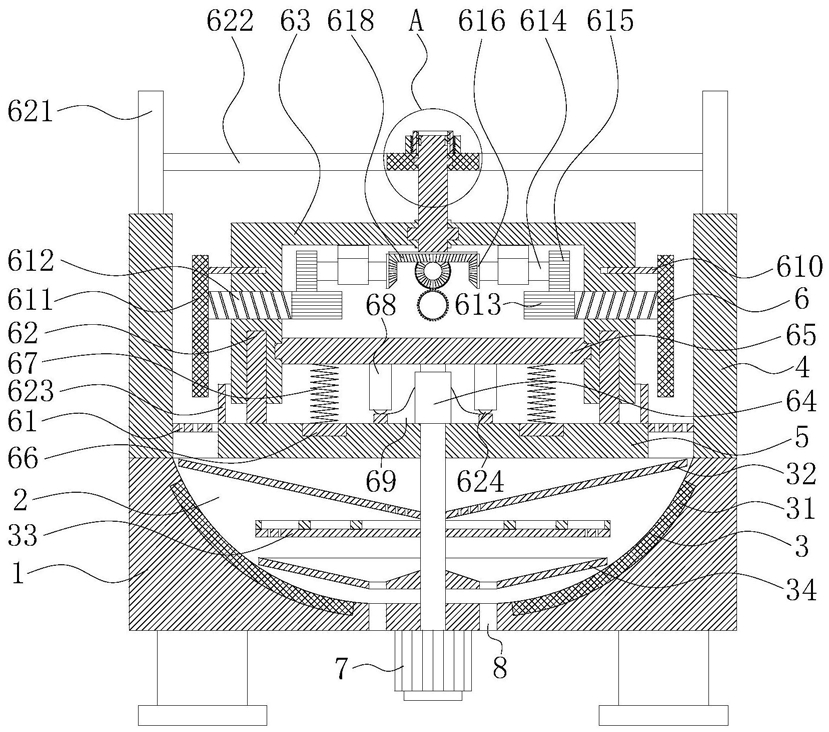

1.一种农业种植日常施肥处理装置,其特征在于:所述农业种植日常施肥处理装置包括底座(1),底座(1)顶面向下凹陷形成碗型的容纳腔(2),容纳腔(2)内设置有烘干机构(3),底座(1)底面竖直固定安装有支撑腿;底座(1)顶面围绕容纳腔(2)竖直固定安装有环形的支撑筒(4),支撑筒(4)内侧壁上覆盖有耐磨材料,支撑筒(4)底部水平固定安装有圆形的隔板(5);隔板(5)上安装有碾磨机构(6);底座(1)底面竖直固定安装有电机(7),电机(7)输出轴竖直贯穿底座(1)和隔板(5)中部并延伸至支撑筒(4)内部;

所述碾磨机构(6)包括过滤板(61)、导向筒(62)、安装筒(63)、伸缩轴(64)、圆形板(65)、安装环(66)、弹簧(67)、支撑杆(68)、导向环(69)、导向杆(610)、摩擦片(611)、螺纹柱(612)、齿轮柱(613)、第一转轴(614)、齿轮(615)、第一锥齿轮(616)、第二转轴(617)、第二锥齿轮(618)、顶板(619)、调速单元(620)、竖直杆(621)和水平杆(622);隔板(5)上沿其周向均匀开设有若干个通孔,通孔内固定安装有过滤板(61);隔板(5)上表面竖直固定安装有与其同轴的导向筒(62),导向筒(62)上竖直滑动配合有安装筒(63);电机(7)输出轴顶端竖直固定安装有伸缩轴(64),伸缩轴(64)顶端水平固定安装有圆形板(65),圆形板(65)边缘处与安装筒(63)内侧壁固定连接在一起;隔板(5)上表面水平转动配合有与其同轴的安装环(66),安装环(66)上均匀安装有若干个竖直的弹簧(67),弹簧(67)顶端固定连接在圆形板(65)下表面;圆形板(65)下表面围绕伸缩轴(64)均匀安装有若干个竖直的支撑杆(68),隔板(5)上表面固定安装有与支撑杆(68)位置对应的导向环(69),导向环(69)上表面呈波浪形;安装筒(63)外侧壁上沿其周向均匀开设有若干个导向槽,导向槽内内沿安装筒(63)径向滑动配合有导向杆(610);导向杆(610)外端固定安装有与支撑筒(4)内侧壁配合的摩擦片(611);安装筒(63)外侧壁上对应导向杆(610)的位置沿安装筒(63)径向转动安装有螺纹柱(612),螺纹柱(612)外端转动连接在摩擦片(611)上,螺纹柱(612)内端固定安装有齿轮柱(613);安装筒(63)顶板上通过支架转动安装有平行于齿轮柱(613)的第一转轴(614),第一转轴(614)外端固定安装有与齿轮柱(613)啮合的齿轮(615),第一转轴(614)内端固定安装有第一锥齿轮(616);安装筒(63)顶板上竖直转动安装有第二转轴(617),第二转轴(617)底端固定安装有与第一锥齿轮(616)相互啮合的第二锥齿轮(618);第二转轴(617)顶端转动安装有水平的顶板(619),顶板(619)上安装有调速单元(620);支撑筒(4)顶面固定安装有若干个竖直杆(621),顶板(619)边缘水平固定安装有与竖直杆(621)竖直滑动配合的水平杆(622)。

2.根据权利要求1所述一种农业种植日常施肥处理装置,其特征在于:所述隔板(5)上表面围绕其边缘处竖直固定安装有环形的挡料板(623)。

3.根据权利要求1所述一种农业种植日常施肥处理装置,其特征在于:所述支撑杆(68)底端转动安装有与导向环(69)上表面滚动配合的滚珠(624)。

4.根据权利要求1所述一种农业种植日常施肥处理装置,其特征在于:所述调速单元(620)包括内螺纹套(6201)、外螺纹套(6202)、第一橡胶环(6203)和第二橡胶环(6204);内螺纹套(6201)竖直固定安装在顶板(619)上表面且内螺纹套(6201)与第二转轴(617)轴线重合;内螺纹套(6201)内侧通过螺纹转动安装有外螺纹套(6202),外螺纹套(6202)的内侧面上半部分固定安装有第一橡胶环(6203),第二转轴(617)外侧壁水平固定安装有第二橡胶环(6204)。

5.根据权利要求1所述一种农业种植日常施肥处理装置,其特征在于:所述烘干机构(3)包括加热板(31)、上层匀料板(32)、中层匀料板(33)和下层匀料板(34);加热板(31)固定安装在容纳腔(2)的侧壁上;电机(7)输出轴上位于隔板(5)下方自上而下固定安装有上层匀料板(32)、中层匀料板(33)和下层匀料板(34);上层匀料板(32)呈向中部倾斜的倒圆锥形,上层匀料板(32)中部开设有漏孔;中层匀料板(33)为圆形水平板且中层匀料板(33)上靠近边缘处开设有漏孔;下层匀料板(34)中部和边缘处向上凸起,下层匀料板(34)底部开设有漏孔;底座(1)底面开设有对应下层匀料板(34)上漏孔的出料口(8)。

6.根据权利要求5所述一种农业种植日常施肥处理装置,其特征在于:所述中层匀料板(33)上表面固定安装有与其同轴的第一导料环(331)和第二导料环(332);第一导料环(331)位于第二导料环(332)内侧;第一导料环(331)上开设有第一缺口(333),第二导料环(332)上开设有第二缺口(334);第一缺口(333)和第二缺口(334)位于电机(7)输出轴两侧。
