专利号: 2020108055900
申请人: 浙江大学台州研究院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

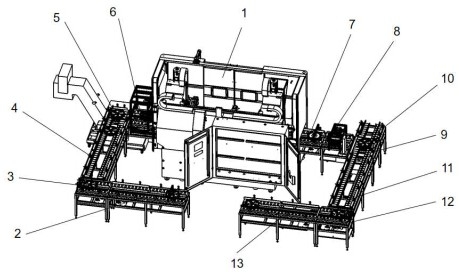

1.铝轮毂正倒立式双主轴机床自动加工线,包括正倒立式双主轴机床、第一上料输送线、第一换向输送线、上料机构、下料机构、检测单元、不合格品输送线以及第一下料输送线,其特征在于:所述正倒立式双主轴机床作为轮毂加工主体,正倒立式双主轴机床的左侧设置有上料机构,所述上料机构的左侧设置有第二换向输送线,所述第二换向输送线的前端设置有第二上料输送线,所述第二上料输送线的前端设置有第一换向输送线,所述第一换向输送线的右侧设置有第一上料输送线,所述正倒立式双主轴机床的右侧设置有下料机构,所述下料机构的右侧设置有检测单元,所述检测单元的右侧设置有第三换向输送线,所述第三换向输送线的后端设置有不合格品输送线,所述第三换向输送线的前端设置有第一下料输送线,所述第一下料输送线的前端设置有第四换向输送线,所述第四换向输送线的左侧设置有第二下料输送线。

2.根据权利要求1所述的铝轮毂正倒立式双主轴机床自动加工线,其特征在于:所述第一上料输送线包括机架、电机驱动组件、导向组件、滚筒组件、检测装置,所述电机驱动组件包括滚筒驱动电机、主动链轮、从动链轮、滚筒驱动链轮、电机钣金罩,所述导向组件包括接头、护栏支撑杆、护栏杆夹紧头以及护栏,所述第二上料输送线包括机架、电机驱动组件、导向组件、滚筒组件。

3.根据权利要求1所述的铝轮毂正倒立式双主轴机床自动加工线,其特征在于:所述第一换向输送线包括机架、电机驱动组件、导向组件、滚筒组件、升降皮带机模块、接水钣金,所述升降皮带机模块包括皮带驱动电机、主动同步带轮、从动同步带轮、传动同步带轮、同步惰轮、皮带驱动同步带轮、皮带、皮带升降气缸,所述第二换向输送线包括机架、电机驱动组件、导向组件、滚筒组件、升降皮带机模块、接水钣金、流利条组件,所述第三换向输送线包括机架、电机驱动组件、导向组件、滚筒组件、升降皮带机模块、接水钣金,所述第四换向输送线包括机架、电机驱动组件、导向组件、滚筒组件、升降皮带机模块、接水钣金。

4.根据权利要求1所述的铝轮毂正倒立式双主轴机床自动加工线,其特征在于:所述第一下料输送线包括机架、电机驱动组件、导向组件、滚筒组件和接水钣金,所述第二下料输送线包括机架、电机驱动组件、导向组件、滚筒组件、接水钣金和限位挡柱。

5.根据权利要求1所述的铝轮毂正倒立式双主轴机床自动加工线,其特征在于:所述不合格品输送线包括机架、电机驱动组件、导向组件、滚筒组件、接水钣金、限位挡柱。

6.根据权利要求1所述的铝轮毂正倒立式双主轴机床自动加工线,其特征在于:所述上料机构包括机架、滚筒组件、视觉安装架、相机装置、计算机控制器、滚筒升降气缸、卡爪机构、无杆气缸,所述卡爪机构包括卡爪、旋转电机、卡爪升降气缸。

7.根据权利要求1所述的铝轮毂正倒立式双主轴机床自动加工线,其特征在于:所述下料机构包括机架、电机驱动组件、导向组件、滚筒组件、接水钣金、夹爪组件、夹爪升降气缸、吹气装置。

8.根据权利要求1所述的铝轮毂正倒立式双主轴机床自动加工线,其特征在于:所述检测单元包括机架、电机驱动组件、滚筒组件、接水钣金、夹爪组件、轮毂托板升降气缸、检测架、上检测组件、下检测组件、气电量仪、电气盒。
