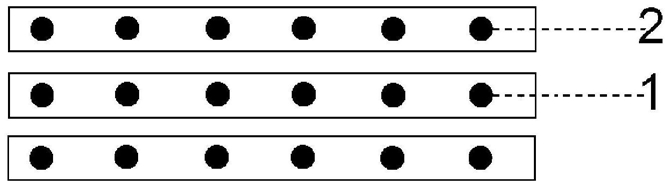

1.一种快速测量建筑陶瓷板内应力的方法，其特征在于，所述方法包括以下步骤：S1，将超声波换能器的检测探头安装在间距可调整的金属导轨上，相互平行的金属导轨构建成具有一定数量和间距排布的超声探头矩阵；

S2，任选一个超声波换能器的检测探头向建筑陶瓷板外边缘四个角发射和接收超声波信号，将接收的超声波信号输入信号处理系统转换得到建筑陶瓷板外边缘四个角的应力值，将其中的最小值作为参考点；

S3，超声探头矩阵同时测定建筑陶瓷板上超声探头矩阵的探头位置对应的各测量点的超声波信号，将接收的超声波信号输入信号处理系统，获得各测量点相对于参考点的应力值；

S4，将各测量点的坐标和应力相对值作为建筑陶瓷板的应力分布图，将应力分布图实时显示在屏幕上。

2.根据权利要求1所述的一种快速测量建筑陶瓷板内应力的方法，其特征在于，用于探测内应力的超声换能器探头可以是单晶探头、双晶探头、水浸探头、复合探头、高温探头中的一种或两种以上的组合。

3.根据权利要求1所述的一种快速测量建筑陶瓷板内应力的方法，其特征在于，超声波换能器的检测探头为复合探头，即产生超声波纵波和横波的压电晶片制作在同一个探头中。

4.根据权利要求1所述的一种快速测量建筑陶瓷板内应力的方法，其特征在于，在辊道窑冷却阶段的超声波换能器的检测探头为高温探头，以实现对建筑陶瓷板的降温冷却过程中的内应力在线检测。

5.根据权利要求1所述的一种快速测量建筑陶瓷板内应力的方法，其特征在于，超声探头矩阵的探头间距为10mm～1000mm。

6.根据权利要求1-5任一项所述的一种快速测量建筑陶瓷板内应力的方法的应用，可用于检测建筑陶瓷板烧成出窑后的内应力分布。

7.根据权利要求1-5任一项所述的一种快速测量建筑陶瓷板内应力的方法的应用，采用高温探头作为超声波换能器的检测探头时，可用于建筑陶瓷板在烧成过程中的在线内应力检测。
