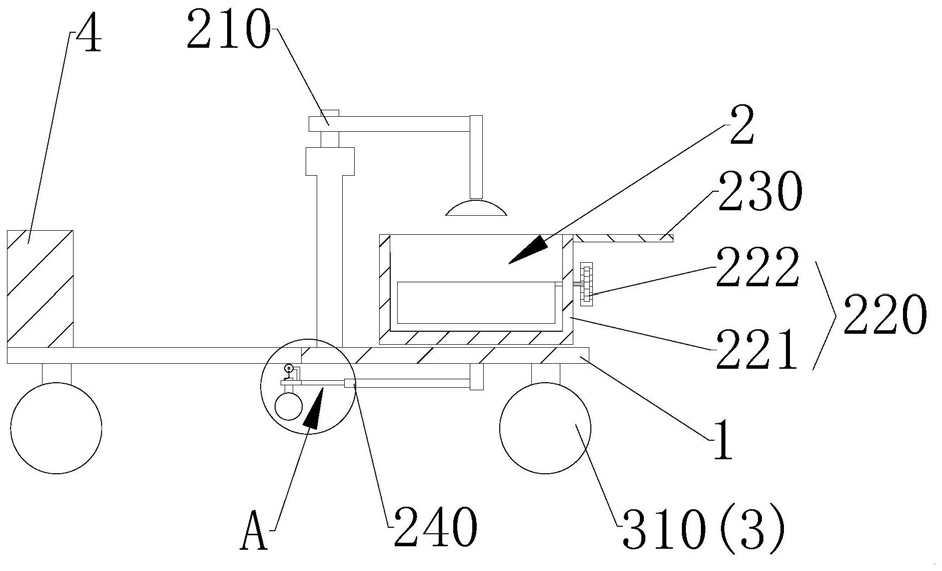

1.一种卫生间瓷砖专用铺设机,包括底座(1),其特征在于:所述底座(1)的上方设有铺设装置(2),所述铺设装置(2)包括吸料机构(210)、设置在吸料机构(210)下方的搅拌机构(220),以及设置在搅拌机构(220)上且用于放置瓷砖的料盘架(230),所述吸料机构(210)包括垂直设置于底座(1)上的支撑杆(211),所述支撑杆(211)上设有吸盘(212),所述吸盘(212)与支撑杆(211)之间设有用于可垂直、可水平伸缩的伸缩组件(213),所述搅拌机构(220)包括放置在底座(1)上的搅拌槽(221),以及设置在搅拌槽(221)内的且用于对瓷砖贴合面进行抹泥的涂抹组件(222);还包括压实机构(240),所述压实机构(240)包括可水平伸缩的伸缩机构(241)、设置在伸缩机构(241)一端的震动组件(242),以及设置在震动组件(242)下方且用于敲打瓷砖的橡胶轮(243),所述橡胶轮(243)位于底座(1)下方,所述伸缩机构(241)包括水平设置于底座(1)下方的第一伸缩杆(2411),所述第一伸缩杆(2411)一端通过支撑架固定连接底座(1)下端,所述震动组件(242)包括用于固定连接伸缩机构(241)自由端的固定块(2421),所述固定块(2421)上固定连接可转动安装转轮(2423)的支架(2422),所述转轮(2423)外壁转动套接通过转轮(2423)转动可拉动滑杆(2425)位于固定块(2421)上上下滑动的连接杆(2424),所述连接杆(2424)下端铰接滑杆(2425),所述滑杆(2425)滑动贯穿固定块(2421)处设置缓速装置(2426),所述缓速装置(2426)包括上下端分别固定连接固定块(2421)和滑杆(2425)的压缩弹簧(2426‑1),所述滑杆(2425)下端转动设有橡胶轮(243);所述涂抹组件(222)相对设置有两组,所述涂抹组件(222)包括第一齿轮(2221),所述第一齿轮(2221)转动连接搅拌槽(221)外壁,所述第一齿轮(2221)与另一组涂抹组件(222)中的第一齿轮(2221)啮合,所述第一齿轮(2221)上设置有可啮合运动的第二齿轮(2222),所述第二齿轮(2222)靠近搅拌槽(221)上固定连接转轴(2223),所述转轴(2223)转动贯穿搅拌槽(221)且自由端固定连接可对搅拌槽(221)内混合物存储的挡板(2224),所述挡板(2224)可位于搅拌槽(221)内转动;所述第一齿轮(2221)直径小于第二齿轮(2222)直径,所述挡板(2224)宽度小于搅拌槽(221)宽度的四分之一,两组所述挡板(2224)朝向相对,两组所述挡板(2224)与搅拌槽(221)底部夹角相同;所述伸缩组件(213)包括第二伸缩杆(2131)、垂直设置在第二伸缩杆(2131)一端的第三伸缩杆(2132),所述第二伸缩杆(2131)自由端固定连接支撑杆(211)上端面,所述第三伸缩杆(2132)自由端固定连接吸盘(212);所述第三伸缩杆(2132)缩至最小长度时与搅拌槽(221)间距大于吸盘(212)高度,所述第三伸缩杆(2132)最大长度大于支撑杆(211)的高度;所述第二伸缩杆(2131)最大长度大于搅拌槽(221)长度与料盘架(230)长度和,所述第二伸缩杆(2131)最小长度等于搅拌槽(221)中心位置处于支撑杆(211)的间距;
使用时,首先将瓷砖放置在料盘架(230)上,然后将材料倒入搅拌槽(221)内,搅拌槽(221)内混合料高度与转轴(2223)间距等于挡板(2224)的厚度,驱动一组第一齿轮(2221),第一齿轮(2221)与另一组第一齿轮(2221)和第二齿轮(2222)啮合,第二齿轮(2222)转动使转轴(2223)转动,转轴(2223)转动使挡板(2224)转动,挡板(2224)转动对搅拌槽(221)内材料进行转动混合,混合完成后,两组挡板(2224)相对转动推动材料进入挡板(2224)上端面,当两组挡板(2224)相对平行位于搅拌槽(221)内时,停止驱动第一齿轮(2221),驱动第二伸缩杆(2131),第二伸缩杆(2131)伸长推动第三伸缩杆(2132)横向移动,吸盘(212)跟随第三伸缩杆(2132)移动,当吸盘(212)移动至瓷砖中心点正上方时,停止驱动第二伸缩杆(2131),然后驱动第三伸缩杆(2132)伸长向下移动推动吸盘(212)接触吸住瓷砖,然后收缩第三伸缩杆(2132),通过吸盘(212)使瓷砖与料盘架(230)分离,然后通过上述操作方式将吸盘(212)移动至两组挡板(2224)正上方,向下伸长第三伸缩杆(2132),通过吸盘(212)使瓷砖与挡板(2224)上端的混合料贴合,然后通过上述操作挡板(2224)转动方式,使挡板(2224)一端转动向上推动瓷砖料贴合瓷砖下端面,同时收缩第三伸缩杆(2132),挡板(2224)与瓷砖接触一端将混合料抹至瓷砖贴合面上,瓷砖向上移动同时挡板(2224)转动,使得挡板(2224)将混合料抹至瓷砖贴合面同时进行刮落多余混合料,当瓷砖移动至搅拌槽(221)上方时,停止驱动第三伸缩杆(2132),转动第二伸缩杆(2131),通过支撑杆(211)转动,使第三伸缩杆(2132)转动,通过第三伸缩杆(2132)和吸盘(212),使瓷砖位于底座(1)上方转动,当瓷砖转动位于底座(1)凹口处正上方时,停止转动第二伸缩杆(2131),伸长第三伸缩杆(2132),向下推动瓷砖通过底座(1)凹槽处接触地面,当瓷砖下端料与地面接触后,继续伸长第三伸缩杆(2132),通过整个设备的重力给瓷砖下压力,使瓷砖与地面贴合度更高,然后停止伸长第三伸缩杆(2132),完成了瓷砖的上料和初步铺设工作,通过伸长第一伸缩杆(2411),第一伸缩杆(2411)伸长推动固定块(2421),通过固定块(2421)和滑杆(2425)使橡胶轮(243)移动,当橡胶轮(243)移动至瓷砖上方吸盘(212)一侧时,停止驱动第一伸缩杆(2411),然后收缩第三伸缩杆(2132),由橡胶轮(243)限制瓷砖向上移动,收缩第三伸缩杆(2132)使得吸盘(212)与瓷砖分离,然后驱动转轮(2423),转轮(2423)转动拉动连接杆(2424),连接杆(2424)拉动滑杆(2425)位于固定块(2421)内上下移动,通过压缩弹簧(2426‑1)减缓滑杆(2425)上下移动时冲击力,滑杆(2425)上下移动使橡胶轮(243)上下移动间歇接触瓷砖,然后伸长收缩第一伸缩杆(2411),使橡胶轮(243)敲打瓷砖,使瓷砖与料、料与地面贴合度更好。
2.根据权利要求1所述的一种卫生间瓷砖专用铺设机,其特征在于:所述底座(1)为倒“凹”字型结构,所述底座(1)下方设有移动装置(3),所述移动装置(3)包括用于底座(1)移动的滚轮(310)所述滚轮(310)设置有四组,四组所述滚轮(310)均匀分布在底座(1)下端面四个角,所述支撑杆(211)长度大于搅拌槽(221)的高度,所述底座(1)凹口处一侧设置有平衡底座(1)的配重块(4)。
3.根据权利要求1‑2任一所述的一种卫生间瓷砖专用铺设机,其特征在于:所述第一伸缩杆(2411)最大长度大于底座(1)长度的二分之一,所述第一伸缩杆(2411)伸长方向朝向底座(1)凹口一侧,所述支架(2422)为倒“L”字型结构,所述连接杆(2424)转动套接转轮(2423)外表盘距离圆心三分之二处,所述连接杆(2424)长度大于转轮(2423)直径,所述橡胶轮(243)为硬质橡胶。
