专利号: 2020108001296
申请人: 浙江蓝天知识产权运营管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

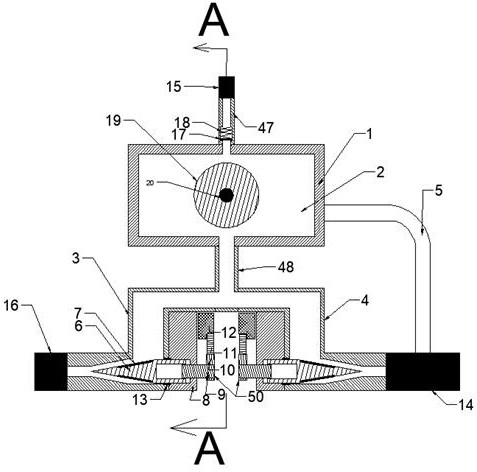

1.一种自动调节水温的冷热水龙头开关,包括蓄水盒、热水管、冷水管和中和管,其特征在于:所述所述蓄水盒中设有储水腔,所述储水腔中设有温控机构,所述温控机构包括在不同温度下会产生不同形变的记忆合金,所述记忆合金下端与所述储水腔的下腔面固定连接且上端固定连接有升降块,所述升降块上端伸出至所述蓄水盒外且所述蓄水盒在与所述升降块接触的部分固定连接有第一密封圈,所述第一密封圈与所述升降块之间为滑动连接,所述升降块内设有开口向两端的腔并在所述腔内滑动连接有主连杆,且所述主连杆的下端固定连接有下端伸出所述升降块的副连杆,所述主连杆上端伸出至外部且固定连接有控制板,所述升降块上端转动连接有螺纹杆且所述螺纹杆穿过所述控制板并上端固定连接有调节扭,所述蓄水盒底部固定连接有泵压管且泵压管内部与所述储水腔连通,所述泵压管在与所述蓄水盒连接部分的正下方的合适位置固定连接有橡胶环,所述橡胶环内设有塞子,所述塞子上端与所述副连杆的下端固定连接且所述塞子外圈固定连接有胶圈,所述胶圈与所述橡胶环之间为滑动连接,所述橡胶环上下两端的所述泵压管内壁分别设有触压开关。

2.根据权利要求 1 所述的一种自动调节水温的冷热水龙头开关,其特征在于:所述蓄水盒下端在所述泵压管前侧合适位置固定连接有泵壳,所述泵壳内固定连接有电机,所述电机转动连接有电机轴,所述电机轴上固定连接有第一皮带轮,所述泵壳内合适位置转动连接有从动轴且所述从动轴上分别固定连接有第二皮带轮和扇形齿轮,所述第一皮带轮和所述第二皮带轮上设有皮带,所述泵壳内滑动连接有往复块且所述往复块内开槽并在槽两侧设有齿条,所述齿条与所述扇形齿轮啮合,所述往复块后端固定连接有前端伸入至所述泵压管内的活塞杆,所述活塞杆后端固定连接有拍头,所述拍头内设有环形槽和后大前小的孔,在所述环形槽内安装有皮碗,所述皮碗与所述泵压管的内壁为有摩擦的滑动连接,所述泵压管在所述活塞杆伸入的孔处固定连接有第二密封圈,所述泵压管后端固定连接有回流转接套。

3.根据权利要求 1 所述的一种自动调节水温的冷热水龙头开关,其特征在于:所述蓄水盒后端固定连接有中和管且所述中和管内部与所述储水腔连通,所述中和管后端左右分别固定连接有热水管和冷水管,所述热水管的最左端固定连接有入水转接套,所述冷水管的最右端固定连接有三通转接套,所述三通转接套其中一个口子固定连接有回流管,所述冷水管与所述热水管的外壁向内方向均设有调流机构,所述调流机构包括转动连接在所述冷水管与所述热水管管壁上且一端伸入管道的旋转阀芯,所述旋转阀芯上固定连接有锥形密封环,所述冷水管与所述热水管管道外壁均固定连接有螺纹套且所述旋转阀芯的另一端伸入所述螺纹套并与所述螺纹套螺纹连接,所述旋转阀芯在所述螺纹套内一端花键连接有旋转轴,所述旋转轴另一端伸出至所述螺纹套的外部并固定连接有主杠杆,主杠杆前端滑动连接有副杠杆,且所述副杠杆的另一端铰连接有控制杆,所述控制杆的上端固定连接有螺纹柱,所述螺纹柱穿过所述控制板并在所述控制板上端螺纹连接有旋钮,所述控制板上端转动连接所述旋钮。

4.根据权利要求 1 所述的一种自动调节水温的冷热水龙头开关,其特征在于:所述蓄水盒前端固定连接有出水口且所述出水口管道内部与所述储水腔连通,所述出水口管道内设有阀片且所述阀片前端与所述出水口管道内壁之间固定连接有小弹簧,所述出水口前端固定连接有出水转接且所述出水转接另一端与所述回流管连通。
