专利号: 2020107914856
申请人: 浙江聚智人才服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种炉头可变式集成灶,包括集成灶主体(1);

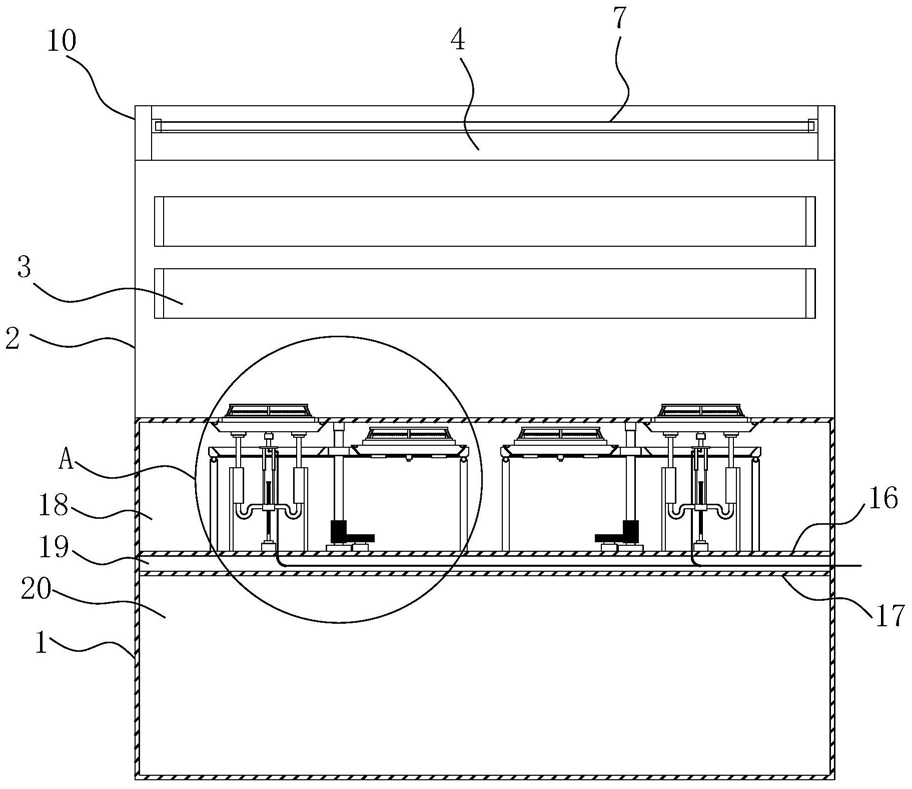

其特征在于:所述集成灶主体(1)的内部通过横向的第一隔板(16)和第二隔板(17)由上至下依次分隔为安装层(18)、走管层(19)和功能层(20);所述集成灶主体(1)的灶台上设置有贯穿至安装层(18)的炉口(21),所述安装层(18)内设置有包含多个烹饪炉头的炉头调整装置,所述炉头调整装置能够驱动不同的烹饪炉头从炉口(21)伸出;所述走管层(19)内设置有燃气主管(22),所述燃气主管(22)上设置有燃气支管(23),并通过燃气支管(23)与从炉口(21)伸出的烹饪炉头连通;

所述燃气支管(23)通过气路连接组件与烹饪炉头连通,所述气路连接组件包括呈筒状的第一燃气接头(24)和第二燃气接头(25),所述第一燃气接头(24)的外径与第二燃气接头(25)的内径相配合;

所述第一燃气接头(24)的下端开口,上端设置有第一连接短管(26),所述第一连接短管(26)的上端与烹饪炉头的进气短管连接、下端延伸至第一燃气接头(24)内,所述第一连接短管(26)的下端封闭且下端的侧壁上设置有第一过气通孔(27);

所述第二燃气接头(25)的上端开口,下端设置有第二连接短管(28),所述第二连接短管(28)的下端与燃气支管(23)连接、上端延伸至第二燃气接头(25)内,所述第二连接短管(28)的上端封闭且上端的侧壁上设置有第二过气通孔(29);所述第二连接短管(28)的上端外还套设有相配合的滑动帽(30),所述滑动帽(30)的侧壁上还设置有第三过气通孔(31);

所述滑动帽(30)的下端设置有一圈挡边(32),所述挡边(32)与第二燃气接头(25)底部之间的第二连接短管(28)外还套设有复位弹簧(33)。

2.根据权利要求1所述的炉头可变式集成灶,其特征在于:所述复位弹簧(33)的外围还均匀设置有若干限位拉线(34),所述限位拉线(34)的上端与挡边(32)连接,下端与第二燃气接头(25)的内壁连接。

3.根据权利要求2所述的炉头可变式集成灶,其特征在于:所述第一燃气接头(24)上端的周侧设置有一圈肩台(35),所述肩台(35)的下表面设置有一圈环形的密封圈(36),所述密封圈(36)的截面呈梯形;所述第二燃气接头(25)上端的内边沿设置有一圈环形的坡口(37),所述坡口(37)的斜度与密封圈(36)梯形斜面的斜度相配合。

4.根据权利要求3所述的炉头可变式集成灶,其特征在于:所述第二过气通孔(29)和第三过气通孔(31)呈由内至外逐渐变小的喇叭状,所述第一过气通孔(27)呈由内至外逐渐变大的喇叭状。

5.根据权利要求4所述的炉头可变式集成灶,其特征在于:所述炉头调整装置还包括转盘机构和顶升机构;

所述转盘机构包括转轴(38)和承托转盘(39),所述转轴(38)沿竖向转动设置在炉口(21)一侧的安装层(18)内,所述承托转盘(39)同轴固定设置在转轴(38)的上段;所述承托转盘(39)的盘面上以转轴(38)为中心均匀设置有多个上大下小的喇叭孔状的托槽(40),所述转盘机构还包括用于驱动转轴(38)伺服转动的驱动组件;

每一个托槽(40)内均设置有一个烹饪炉头;所述烹饪炉头由与托槽(40)相配合的托板(41)以及固定设置在托板(41)上的炉头主体(42)构成,所述托板(41)的尺寸大于炉口(21)的尺寸,所述炉头主体(42)的尺寸小于炉口(21)的尺寸;

所述顶升机构包括设置在炉口(21)下方的安装层(18)内的、竖向的螺杆(43),所述螺杆(43)的下端与升降电机(44)连接,螺杆(43)上适配有升降螺母(45);所述螺杆(43)的周侧呈环形均匀分布有多根竖向的顶杆(46),所述顶杆(46)的下端弯折构成连接段(47),并通过连接段(47)与升降螺母(45)固定连接;所述顶升机构还包括导向组件,所述顶杆(46)在导向组件的导向作用下跟随升降螺母(45)沿螺杆(43)升降;

所述升降螺母(45)的上方还设置有短板(48),所述短板(48)通过连杆(49)与升降螺母(45)连接,所述短板(48)上设置有第二燃气接头(25),所述烹饪炉头的托板(41)上设置有第一燃气接头(24)。

6.根据权利要求5所述的炉头可变式集成灶,其特征在于:所述驱动组件包括设置在转轴(38)下端一侧的伺服电机(50),所述伺服电机(50)的输出端与第一齿轮(51)连接,所述转轴(38)的下端还设置有第二齿轮(52);所述第一齿轮(51)与第二齿轮(52)相啮合。

7.根据权利要求6所述的炉头可变式集成灶,其特征在于:所述托板(41)上表面的边沿设置有一圈环形的定位槽(53),所述集成灶主体(1)的灶台内表面对应定位槽(53)的位置设置有一圈环形的定位凸棱(54);所述定位槽(53)与定位凸棱(54)相配合。

8.根据权利要求7所述的炉头可变式集成灶,其特征在于:所述承托转盘(39)的下方的安装层(18)内还固定设置有若干根支撑柱(55),所述支撑柱(55)的位置与承托转盘(39)的边沿相对,且绕转轴(38)呈环形均匀分布;所述支撑柱(55)的上端设置有滚球(56),并通过滚球(56)与承托转盘(39)相接触。

9.根据权利要求8所述的炉头可变式集成灶,其特征在于:所述导向组件包括导向筒(57),所述导向筒(57)通过固定杆(58)设置在集成灶主体(1)的安装层(18)内,导向筒(57)的上端和下端均设置有与顶杆(46)相配合的杆孔;所述导向筒(57)通过杆孔套设在顶杆(46)外,且导向筒(57)的下端与顶杆(46)构成气密配合;所述顶杆(46)上还设置有与导向筒(57)相适配的活塞盘(59),所述活塞盘(59)位于导向筒(57)内,且顶杆(46)处于回缩状态时,活塞盘(59)位于导向筒(57)下部;所述活塞盘(59)的下方设置有侧孔(60);所述顶杆(46)的上端设置有顶盘(61),顶杆(46)的上段内设置有中心孔(62),所述中心孔(62)由顶杆(46)顶盘(61)的上表面起延伸至侧孔(60)处,并与侧孔(60)连通。

10.根据权利要求9所述的炉头可变式集成灶,其特征在于:所述连杆(49)有位于上方的套管段(63)和位于下方的插接段(64)构成,所述插接段(64)的上端穿设在套管段(63)内并与套管段(63)构成滑动配合;所述插接段(64)的上端与套管段(63)的顶部之间设置有顶紧弹簧(65)。
