专利号: 2020107906987
申请人: 纽森电气制造(杭州)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

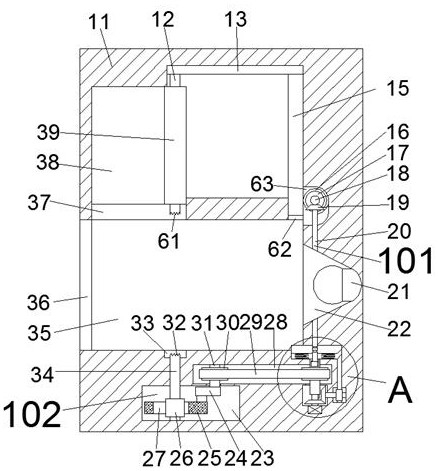

1.一种用于清洗车灯玻璃内侧的清洁装置,包括机箱,其特征在于:所述机箱内设有开口向左的工作腔,所述工作腔左侧固设有封闭所述工作腔左侧的车灯玻璃,所述机箱内设有连接于所述工作腔右侧的灯泡腔,所述灯泡腔右侧固设有用于提供照明的灯泡,所述机箱内设有连接于所述工作腔上侧的封板滑动腔,所述封板滑动腔内滑动连接有封板,所述封板用于封闭所述灯泡腔左侧,所述机箱内设有能带动所述封板向下移动从而封闭所述灯泡腔左侧的保护装置,所述机箱内设有连接于所述工作腔上侧且位于所述封板滑动腔左侧的清理腔,所述封板上侧固设有伸入所述清理腔内的连接杆,所述清理腔内的连接杆下侧转动连接有清理轴,所述清理轴上固设有轴保护套,所述轴保护套左侧固设有用于清理所述车灯玻璃右侧的清理帚,所述机箱内设有所述轴保护套向下移动至下极限位置时即可带动所述轴保护套来回转动从而用所述清理帚清理所述车灯玻璃右侧的清理装置,所述机箱内设有能在清理结束后带动所述封板与所述轴保护套返回至原位的恢复装置;所述保护装置包括设于所述机箱内且位于所述工作腔下侧的驱动腔,所述驱动腔底壁内固设有双向电机,所述双向电机上侧的输出轴上固设有驱动轴,所述机箱内设有位于所述驱动腔上侧的皮带腔,所述皮带腔顶壁内转动连接有右带轮轴,所述驱动轴伸入所述右带轮轴内且花键连接于所述右带轮轴,所述右带轮轴内设有开口向上的花键内腔,所述花键内腔内通过花键滑动连接有移动轴,所述机箱内设有连接于所述封板滑动腔右侧的锥齿轮啮合腔,所述移动轴伸入所述锥齿轮啮合腔内且所述移动轴上侧固设有输出锥齿轮,所述锥齿轮啮合腔后壁内转动连接有从动轴,所述从动轴前侧固设有啮合连接于所述输出锥齿轮的输入锥齿轮,所述从动轴上固设有啮合连接于所述封板右侧齿面的第一齿轮;所述清理装置包括固设于所述右带轮轴上的右带轮,所述皮带腔顶壁内转动连接有位于所述右带轮轴左侧的左带轮轴,所述左带轮轴上固设有左带轮,所述右带轮与所述左带轮之间连接有皮带,所述机箱内设有位于所述皮带腔下侧的往复腔,所述左带轮轴伸入所述往复腔内且所述左带轮轴下侧固设有曲柄,所述曲柄下侧转动连接有摇杆,所述摇杆内设有滑腔,所述往复腔底壁内转动连接有伸入所述滑腔内的往复轴,所述往复轴上固设有滑动连接于所述滑腔内的滑块,所述工作腔底壁内设有开口向上的轴连接腔,所述往复轴伸入所述轴连接腔内且所述往复轴上侧设有下连接口,所述清理轴下侧设有上连接口,所述下连接口能与所述上连接口连接从而使所述往复轴与所述清理轴花键连接。

2.如权利要求1所述的一种用于清洗车灯玻璃内侧的清洁装置,其特征在于:所述恢复装置包括设于所述右带轮轴内的半圆弧腔,所述半圆弧腔内设有固定于所述驱动轴上的花键。

3.如权利要求2所述的一种用于清洗车灯玻璃内侧的清洁装置,其特征在于:所述驱动轴上连接有驱动锥齿轮,所述驱动锥齿轮内设有内腔,所述内腔内的所述驱动轴上呈环形分布设有伸入腔,所述伸入腔底壁内转动连接有转轴,所述转轴上固设有能伸入所述伸入腔的卡板,所述转轴上绕 有连接于所述卡板底壁与所述伸入腔顶壁之间的扭簧,所述内腔上呈环形分布设有卡腔,所述卡板能伸入所述卡腔内。

4.如权利要求3所述的一种用于清洗车灯玻璃内侧的清洁装置,其特征在于:所述机箱内设有连接于所述工作腔下侧的滑杆腔,所述滑杆腔内滑动连接有能伸入所述工作腔内的滑杆,所述滑杆能限制所述移动轴的上下位置,所述滑杆腔内设有连接于所述滑杆腔底壁与所述滑杆底部之间的顶压弹簧,所述机箱内设有位于所述驱动腔右侧的传动腔,所述传动腔右壁内转动连接有恢复轴,所述恢复轴伸入所述驱动腔内且啮合连接于所述驱动锥齿轮,所述传动腔内滑动连接有伸入所述滑杆腔内的斜块滑杆,所述传动腔内的恢复轴上固设有啮合连接于所述斜块滑杆前侧齿面的第二齿轮。
