专利号: 2020107872251
申请人: 金银萍
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

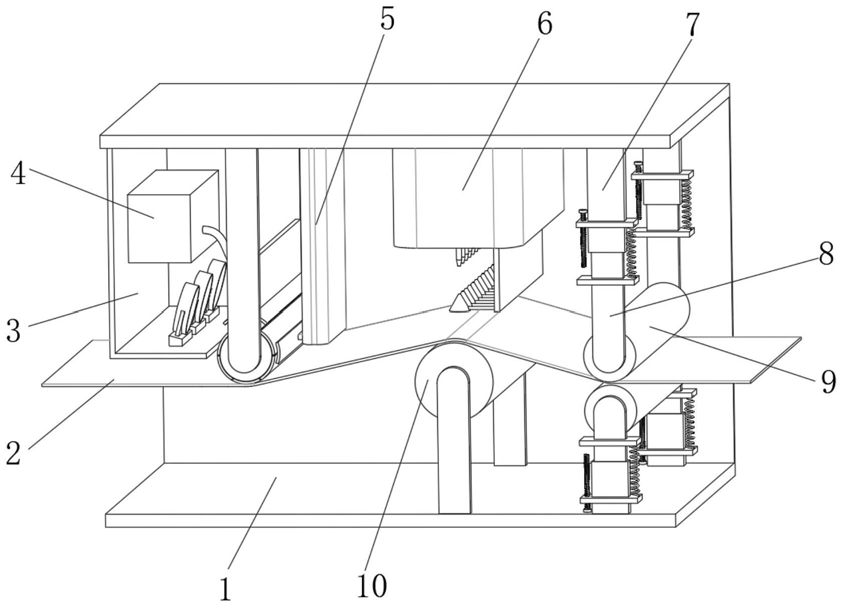

1.一种防褶皱的无纺布生产加工用淋膜装置,包括主体(1)和压平机构,其特征在于,所述主体(1)顶部内壁通过螺丝固定有带有淋膜头(29)的淋膜机构(6),所述淋膜头(29)均匀分布于淋膜机构(6)底部外壁;所述压平机构包括用于压平布料(2)的压平滚筒和固定轴(17),所述固定轴(17)两端通过支架安装于主体(1)顶部内壁,所述压平滚筒包括内环(18)和外环(19),内环(18)和外环(19)之间填充有海绵层(15);内环(18)转动连接于固定轴(17)圆周外壁;所述固定轴(17)内插接有电热棒(16),电热棒(16)通过电滑环接于外界电路;内环(18)、外环(19)和固定轴(17)均为导热材料制作,且内环(18)和外环(19)之间设置有导热件,所述导热件具体为圆周分布的弹性导热丝(24),且弹性导热丝(24)整体呈旋风状结构,所述主体(1)顶部内壁通过螺丝固定有静电发生器(5),静电发生器(5)一侧外壁通过滑动件(13)安装有静电刷板(14),静电刷板(14)与静电发生器(5)输出端电性连接;静电刷板(14)呈弧形结构;且静电刷板(14)与电热棒(16)外壁适配,所述主体(1)顶部内壁通过安装板(3)安装有吸尘机构(4),且主体(1)顶部内壁通过限位板(11)安装有弧形挡板(12),限位板(11)和弧形挡板(12)之间一体式设置有带侧门的吸尘腔(21),吸尘机构(4)通过吸尘管(25)导通连接于吸尘腔(21)内部,弧形挡板(12)底部外壁开设有均匀分布的吸尘孔(22),弧形挡板(12)呈弧形结构,且弧形挡板(12)与外环(19)外壁适配,所述安装板(3)呈L型结构,安装板(3)一侧外壁通过底座安装有离子风机(20),离子风机(20)位于外环(19)远离静电刷板(14)的一侧,所述外环(19)圆周外壁上设置有均匀分布的绝缘条(23),绝缘条(23)与弹性导热丝(24)交错分布,绝缘条(23)将外环(19)分隔成均匀且相同的弧形结构,各弧形结构之间绝缘,所述淋膜机构(6)底部外壁通过支撑板(30)安装有均匀分布的连接杆(31),连接杆(31)一端均通过螺丝固定有斗形台(28),斗形台(28)顶部开有通孔(33),通孔(33)内径小于淋膜头(29)输出端内径,所述斗形台(28)内壁设置有均匀分布的引流槽(32),引流槽(32)与通孔(33)导通。

2.根据权利要求1所述的一种防褶皱的无纺布生产加工用淋膜装置,其特征在于,所述主体(1)顶部内壁和底部内壁均通过螺丝固定有滑座(7),滑座(7)内滑动连接有滑动架(8),上下两组滑动架(8)上均安装有胶辊机构(9);两个胶辊机构(9)分别位于布料(2)上方和下方。

3.根据权利要求2所述的一种防褶皱的无纺布生产加工用淋膜装置,其特征在于,所述滑座(7)一侧外壁通过螺纹连接有限位螺丝(26),滑座(7)另一侧外壁通过弹簧(27)焊接于滑动架(8)的一个外壁。

4.根据权利要求3所述的一种防褶皱的无纺布生产加工用淋膜装置,其特征在于,所述主体(1)底部内壁通过支架安装有顶布辊(10),顶布辊(10)位于布料(2)下方,且顶布辊(10)顶面高度均高于上方胶辊机构(9)和外环(19)底面的高度。
