专利号: 2020107803783
申请人: 绩溪智旭智能化技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

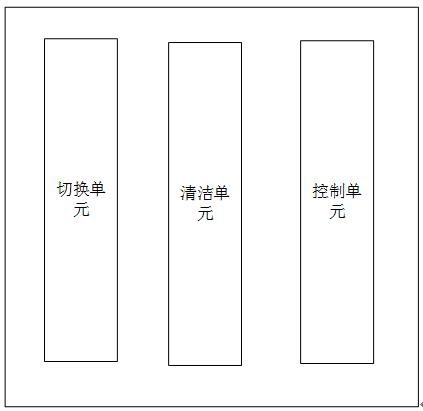

1.一种汽车后置摄像头智能清洁系统,其特征在于,所述系统包括2个汽车后置摄像头,其中一个汽车后置摄像头位于汽车内部的存储位,另外一个汽车后置摄像头位于汽车尾部的工作位,所述系统还包括:切换单元、清洁单元和控制单元;控制单元用于基于汽车中控发送的操作指令生成清洁指令,并将清洁指令发送至切换单元和清洁单元,切换单元基于清洁指令在清洁单元处于非清洁状态时切换2个汽车后置摄像头的位置,将位于存储位的汽车后置摄像头切换至工作位,将工作位的汽车后置摄像头切换至存储位;切换单元完成2个汽车后置摄像头的位置切换后,清洁单元基于清洁指令进入清洁状态,并对存储位的汽车后置摄像头进行清洁,清洁完成后反馈完成清洁信息至控制单元,并进入非清洁状态,控制单元接收到完成清洁信息后反馈清洁完成信息至汽车中控,汽车中控显示清洁完成;

所述系统还包括检测单元,检测单元用于对工作位处的汽车后置摄像头表面是否有杂物进行检测,当检测出汽车后置摄像头表面具有杂物时,则生成自动清洁指令发送至控制单元,控制单元自动开启切换单元完成2个汽车后置摄像头的位置切换,切换后开启清洁单元对存储位的汽车后置摄像头进行清洁;

所述检测单元包括:图像分析模块和保护模块;图像分析模块用于对工作位汽车后置摄像头采集的判断图像进行分析,判断工作位汽车后置摄像头表面是否有杂物;保护模块在工作位汽车后置摄像头未工作时,对工作位汽车后置摄像头进行保护;保护模块还用于在工作位汽车后置摄像头开启工作时,汽车后置摄像头利用保护模块中参考图标采集判断图像传输至图像分析模块,完成判断图像采集后,保护模块收起至工作位汽车后置摄像头视野范围外,工作位汽车后置摄像头进行工作;

所述保护模块包括:

预设转动电机、预设转动轴、预设伸缩杆、保护盖和预设控制器;保护盖背面印有参考图标,汽车工作位上方开设有第一通孔,预设转动电机固定在汽车内,预设转动轴一端与预设转动电机的输出轴连接,预设转动轴另一端与预设伸缩杆的一端连接,预设伸缩杆的另一端穿过第一通孔后与保护盖上端固定连接,预设控制器用于对预设转动电机和预设伸缩杆进行控制。

2.根据权利要求1所述的汽车后置摄像头智能清洁系统,其特征在于,图像分析模块对工作位汽车后置摄像头采集的判断图像进行分析,具体分析过程包括:图像分析模块将采集的判断图像与标准图像进行比较;

基于比较结果判断工作位处的汽车后置摄像头表面是否有杂物;

其中,标准图像为工作位处的汽车后置摄像头表面没有杂物时对保护模块参考图标拍摄获得的图像。

3.根据权利要求1所述的汽车后置摄像头智能清洁系统,其特征在于,当工作位汽车后置摄像头未开启时,保护盖位于工作位汽车后置摄像头外部对镜头进行保护,当工作位汽车后置摄像头开启工作时,预设控制器控制预设伸缩杆伸长至第三预设长度,然后工作位汽车后置摄像头对保护盖背面拍摄图像获得判断图像,然后预设控制器开启预设转动电机转动半圈,然后预设控制器控制预设伸缩杆缩短至初始长度,使得保护盖位于工作位汽车后置摄像头视野范围外;然后当工作位汽车后置摄像头工作完成后进入非工作状态时,预设控制器开启预设转动电机转动半圈,使得保护盖位于工作位汽车后置摄像头外部对镜头进行保护。

4.根据权利要求1所述的汽车后置摄像头智能清洁系统,其特征在于,对存储位的汽车后置摄像头进行清洁,包括:对存储位的汽车后置摄像头的镜头进行水洗和烘干。

5.根据权利要求1所述的汽车后置摄像头智能清洁系统,其特征在于,汽车尾部设有第一空腔,存储位位于第一空腔中,汽车尾部设有第一缺口,工作位位于第一缺口处;所述切换单元包括:第一控制器、安装底座、第一转动电机、第一转动轴和连接杆;第一控制器用于基于控制单元的指令对第一转动电机进行控制,安装底座安装在汽车内部,第一转动电机安装在安装底座上,第一转动轴下端与第一转动电机的输出轴连接,第一转动轴上端与连接杆中部下表面固定连接,其中一个汽车后置摄像头安装在连接杆的一端,另外一个汽车后置摄像头安装在连接杆的另一端,当2个汽车后置摄像头需要进行位置切换操作时,控制单元通过第一控制器控制第一转动电机的输出轴转动半圈,且当第一转动电机的输出轴上一次位置切换操作是正转半圈时,则本次位置切换操作是反转半圈,当第一转动电机的输出轴上一次位置切换操作是反转半圈时,则本次位置切换操作是正转半圈,每次位置切换操作结束时连接杆的两端分别与工作位和存储位对应。

6.根据权利要求1-5中任意一个所述的汽车后置摄像头智能清洁系统,其特征在于,所述清洁单元包括:

第一存储箱、第二存储箱、热风机、第一气管、分气阀、若干第二气管、若干第一气嘴、水泵、第一水管、第一喷嘴、清洁罩、圆盘、第一伸缩杆、第二伸缩杆、第三伸缩杆、电动清洁刷、收集桶、排水管和第二控制器;

第一伸缩杆一端与固定物固定连接,第一伸缩杆另一端与清洁罩后端外表面固定连接,清洁罩前端为开口端,第三伸缩杆一端与清洁罩后端内壁固定连接,第三伸缩杆另一端与电动清洁刷的固定端连接,电动清洁刷的清洁端向清洁罩的开口端延伸;第二伸缩杆一端与清洁罩的一侧内壁固定连接,第二伸缩杆另一端向清洁罩内中部延伸并与圆盘侧面固定连接,圆盘中部设有喷水孔,圆盘上设有若干排气孔,若干排气孔均匀分布在喷水孔周围,第一气管一端与热风机的出风口连接,第一气管另一端通过分气阀与若干第二气管的一端均连接,第二气管与第一气嘴一一对应,第二气管的另一端与对应第一气嘴的入气口连接,第一气嘴与排气孔一一对应,第一气嘴安装在对应的排气孔中,第一气嘴用于向存储位上的汽车后置摄像头吹风;第一水管一端延伸至第一存储箱内与水泵连接,第一存储箱内存储有清洗水,第一水管另一端与第一喷嘴连接,第一喷嘴安装在喷水孔中,第一喷嘴用于向存储位上的汽车后置摄像头喷水;清洁罩下表面为网状结构,清洁罩下表面与收集桶上端连通,排水管一端与收集桶的底部连通,排水管的另一端延伸至第二存储箱内;第二控制器用于接收控制单元的控制指令,基于控制指令对热风机、水泵、第一伸缩杆、第二伸缩杆、第三伸缩杆和电动清洁刷进行控制。

7.根据权利要求6所述的汽车后置摄像头智能清洁系统,其特征在于,所述清洁单元对存储位的汽车后置摄像头的清洗过程包括:第二控制器接收到控制单元发送的清洁指令,第二控制器控制第一伸缩杆伸长至第一预设长度,使得汽车后置摄像头穿过开口端位于清洁罩中;

第二控制器控制第二伸缩杆伸长至第二预设长度,使得圆盘与汽车后置摄像头对应;

第二控制器开启水泵,使得第一喷嘴向汽车后置摄像头进行第一次喷水;

第一次喷水完成后关闭水泵,第二控制器控制第二伸缩杆缩短至初始长度,并控制第三伸缩杆伸长至第三预设长度,使得电动清洁刷的清洁端与汽车后置摄像头接触;

第二控制器开启电动清洁刷对汽车后置摄像头进行清洁,清洁完成后关闭电动清洁刷,并控制第三伸缩杆缩短至初始长度;

第二控制器控制第二伸缩杆伸长至第二预设长度,使得圆盘与汽车后置摄像头对应;

第二控制器开启水泵,使得第一喷嘴向汽车后置摄像头进行第二次喷水;

第二次喷水完成后关闭水泵,第二控制器开启热风机,使得第一气嘴对汽车后置摄像头进行风干;

风干完成后关闭热风机,第二控制器控制第二伸缩杆缩短至初始长度。
