专利号: 2020107799400
申请人: 广州市人防建筑设计研究院有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

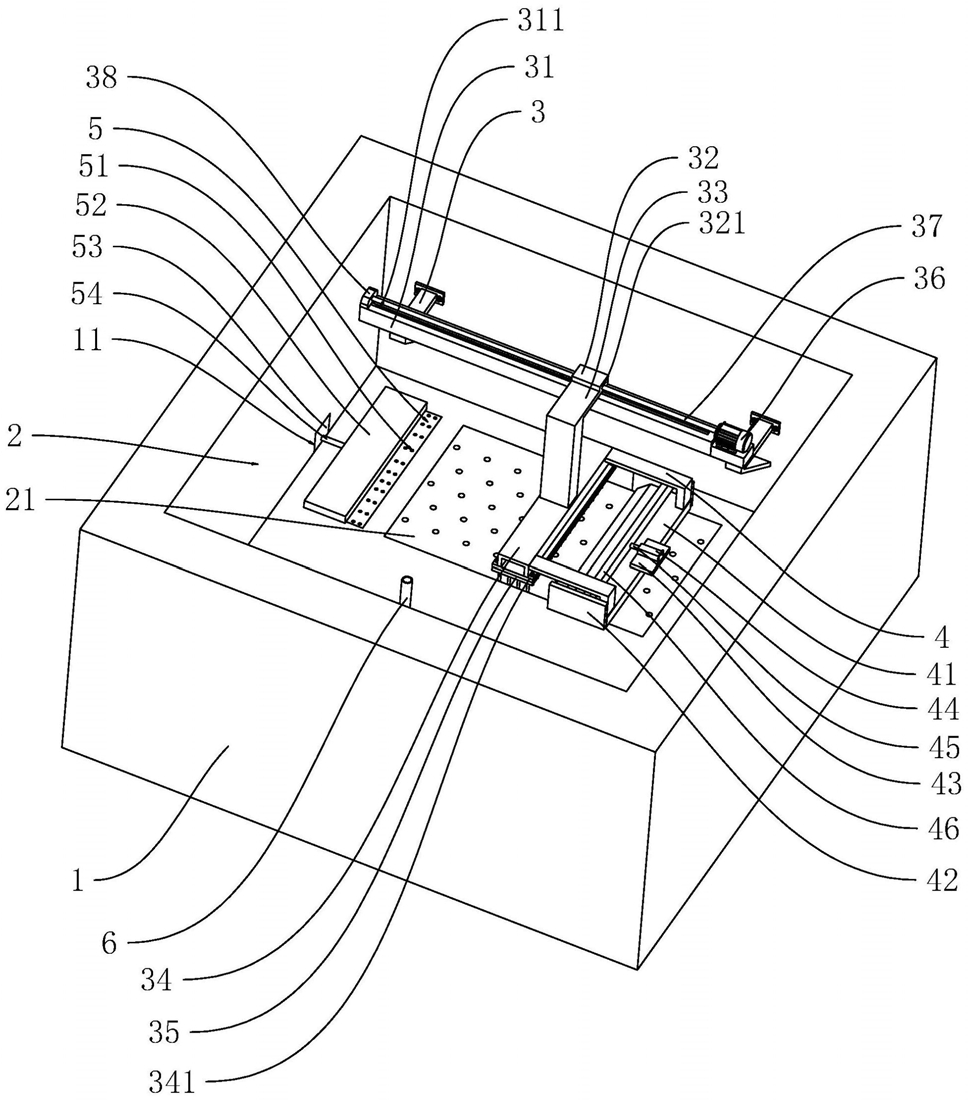

1.一种人防地下室排水系统,包括地下室(1);设置于所述地下室(1)地面上的集水坑(2);以及盖合于所述集水坑(2)坑口上的过滤板(21),其特征在于:所述过滤板(21)上设置有用于对所述过滤板(21)上的杂物进行清扫的清理机构,所述清理机构包括设置于所述地下室(1)侧壁上的承载架(3);设置于所述承载架(3)上的承载板(31);滑动连接于所述承载板(31)上的滑板(32);连接于所述滑板(32)一侧上的第一连接杆(33);连接于所述第一连接杆(33)远离所述滑板(32)一端上的连接架(34);通过连接组件连接于所述连接架(34)上的清扫刷头(35);设置于所述承载板(31)上用于驱动所述滑板(32)进行移动的驱动组件;

以及设置于所述连接架(34)的一侧上、且与所述过滤板(21)相抵接的刮板组件。

2.根据权利要求1所述的人防地下室排水系统,其特征在于:所述驱动组件包括设置于所述承载板(31)一侧上的第一伺服电机(36);一端连接于所述第一伺服电机(36)输出端、另一端贯穿于所述滑板(32)、且沿着所述承载板(31)的长度方向延伸设置的丝杆(37);以及设置于所述承载板(31)背离所述第一伺服电机(36)一侧上、且与所述丝杆(37)远离所述第一伺服电机(36)的一端转动连接的阻挡板(38),所述滑板(32)上贯穿有螺纹孔(321),所述螺纹孔(321)与所述丝杆(37)螺纹连接。

3.根据权利要求1所述的人防地下室排水系统,其特征在于:所述连接组件包括连接于所述连接架(34)背离所述第一连接杆(33)一侧上的连接板(341);多个一端连接于所述清扫刷头(35)的一侧上、另一端贯穿于所述连接板(341)上的螺杆(351);以及设置于所述螺杆(351)上、且与所述螺杆(351)螺纹连接的螺母(352),所述连接板(341)上还贯穿有多个连接孔(3411),所述连接孔(3411)与所述螺杆(351)相配合。

4.根据权利要求1所述的人防地下室排水系统,其特征在于:所述刮板组件包括多根设置于所述连接架(34)一侧上的第二连接杆(4);设置于所述第二连接杆(4)远离所述连接架(34)一端的推板(41);设置于所述推板(41)顶部上两侧上的侧板(42);以及设置于所述推板(41)背离所述连接架(34)一侧上的刮料件。

5.根据权利要求4所述的人防地下室排水系统,其特征在于:所述刮料件包括设置于所述推板(41)顶部上的支撑块(43);设置于所述支撑块(43)上的第一气缸(44);连接于所述第一气缸(44)活塞杆上的刮料杆(45);连接于所述刮料杆(45)远离所述第一气缸(44)一端的刮料挡板(46);开设于所述刮料挡板(46)朝向所述推板(41)一侧上的刮料腔(461);滑动连接于所述刮料腔(461)内、且与所述推板(41)相抵顶的刮料头(47);以及多根设置于所述刮料腔(461)的腔底与所述刮料头(47)之间的弹簧(48)。

6.根据权利要求5所述的人防地下室排水系统,其特征在于:所述地下室(1)的地面上还设置有用于对清扫后的杂物进行收集的收集组件,所述收集组件包括开设于所述地下室(1)地面靠近所述过滤板(21)一侧上的收集池(5);多个贯穿于所述收集池(5)池底的过滤孔(51);滑动盖合于所述收集池(5)顶部上的盖板(52);设置于所述地下室(1)侧壁内的第二气缸(53);以及一端连接于所述第二气缸(53)的活塞杆、另一端连接于所述盖板(52)背离所述过滤板(21)一侧上的牵引杆(54),所述地下室(1)的墙壁上开设有放置腔(11),所述第二气缸(53)位于所述放置腔(11)内。

7.根据权利要求1所述的人防地下室排水系统,其特征在于:所述集水坑(2)内设置有用于对所述集水坑(2)内收集的水进行排出的抽水机构,所述抽水机构包括一端伸进所述集水坑(2)、另一端伸出所述地下室(1)的排水管道(6);设置于所述集水坑(2)靠近坑口一侧上的支撑板(7);设置于所述支撑板(7)上的抽水泵(71);一端连接于所述抽水泵(71)的排水端、另一端连接于所述排水管道(6)的排水管(72);一端连接于所述抽水泵(71)的抽水端、另一端伸进所述集水坑(2)坑底的抽水管(73);设置于所述集水坑(2)坑底的底座(74);

一端转动连接于所述底座(74)、另一端转动连通于所述抽水管(73)远离所述抽水泵(71)一端的转动筒管(75);多根连通于所述转动筒管(75)侧壁上的吸水管(76);多个开设于所述吸水管(76)上的吸水孔(761);以及设置于所述支撑板(7)上用于驱动所述转动筒管(75)进行旋转的转动组件。

8.根据权利要求7所述的人防地下室排水系统,其特征在于:所述转动组件包括设置于所述支撑板(7)上的第二伺服电机(77);一端连接于所述第二伺服电机(77)的输出端、另一端沿着所述抽水管(73)的长度方向延伸设置的转动轴(78);连接于所述转动轴(78)远离所述第二伺服电机(77)一端上的主动齿轮(781);设置于所述转动筒管(75)的外侧壁上、且与所述主动齿轮(781)相啮合的从动齿轮(751)。

9.根据权利要求7所述的人防地下室排水系统,其特征在于:所述吸水管(76)朝向所述集水坑(2)坑底的外侧设置有刮泥板(79),所述刮泥板(79)与所述集水坑(2)的坑底相抵接。

10.根据权利要求2所述的人防地下室排水系统,其特征在于:所述承载板(31)的承载面上开设有滑槽(311),所述滑板(32)上设置有与所述滑槽(311)相配合的滑块(322),所述滑块(322)的两侧上滚动连接有滑轮(323),所述滑轮(323)与所述滑槽(311)相抵接。
