专利号: 2020107789146
申请人: 河北工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于医疗库房实验室的温控信息系统的测试方法,其特征在于:添加DAC和ADC转换器来重建Simulink模型,采用dSpace仿真软件进行仿真模拟,通过调整控制变量进行单模型测试和受控系统测试来对温控信息系统进行测试,所述温控信息系统为LTR701温度系统,所述控制变量为温度和压力或空气流量;

所述单模型测试为模拟医疗库房实验室的单次输出来测试LTR701温度系统的性能;

所述单模型测试方法为:

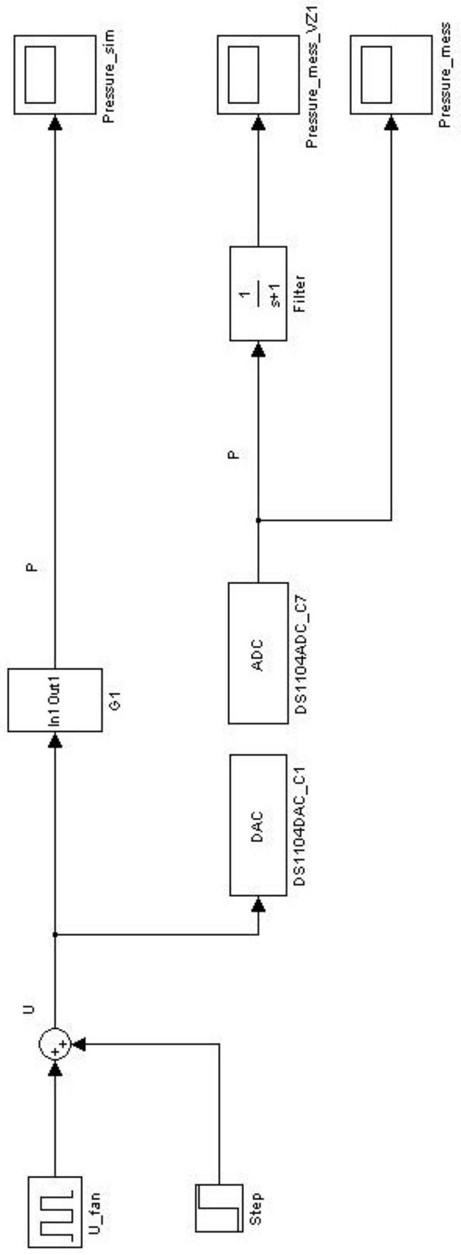

S1、在Simulink模型中输入压力测试信号,得到压力输出模拟值,将压力输出模拟值与压力实测值进行比对;

步骤S1中的压力实测值通过一阶时延函数进行滤波;

S2、在Simulink模型中输入温度测试信号,得到温度输出模拟值,将温度输出模拟值与温度实测值进行比对;

所述受控系统测试方法为设置一个温度单控制回路和两个温度串级控制回路,输入测试信号进行测试,所述两个温度串级控制回路为加热器受控的温度串级控制回路和风机受控的串级控制回路;

所述温度单控制回路的测试为在Simulink模型中输入传感器的温度测试信号,得到温度输出模拟值,将温度输出模拟值与温度实测值进行比对;所述加热器受控的温度串级控制回路的测试为在Simulink模型中输入加热器的温度测试信号,得到温度输出模拟值,将温度输出模拟值与温度实测值进行比对;

所述风机受控的温度串级控制回路的测试为在Simulink模型中输入风机的流量测试信号,得到流量输出模拟值,将流量输出模拟值与流量实测值进行比对。
