专利号: 2020107602089
申请人: 台州市振新金属制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

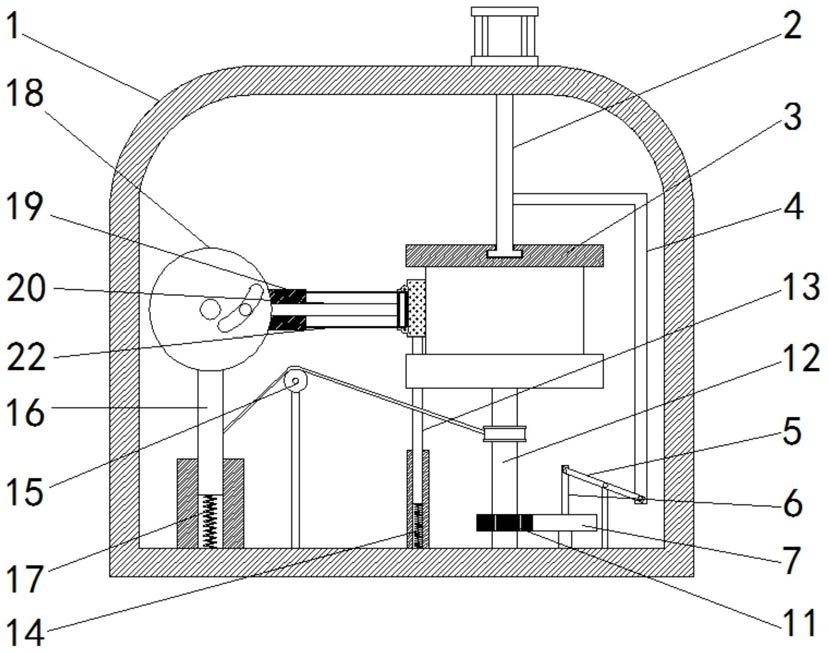

1.一种可根据快递盒高度自动调节缠绕圈数的胶带缠绕机,包括机架(1),其特征在于:所述机架(1)的顶部固定连接有升降杆(2),所述升降杆(2)的底部滑动连接有固定板(3),所述升降杆(2)的右侧固定连接有推杆(4),所述推杆(4)的底部活动连接有连杆(5),所述连杆(5)的左侧活动连接有拉杆(6),所述机架(1)的内底部固定连接有主动轮(7),所述主动轮(7)的内部滑动连接有滑齿(8),所述滑齿(8)靠近主动轮(7)轴心的一侧活动连接有传动杆(9),所述传动杆(9)远离滑齿(8)的一侧活动连接有滑块(10),所述机架(1)的内底部且位于主动轮(7)的左侧固定连接有从动轮(11),所述从动轮(11)的顶部固定连接有载物台(12),所述机架(1)的内底部且位于从动轮(11)的左侧滑动连接有胶带杆(13),所述胶带杆(13)的底部固定连接有缓冲弹簧(14),所述机架(1)的内底部且位于胶带杆(13)的左侧固定连接有滑轮(15),所述机架(1)的内底部且位于滑轮(15)的左侧滑动连接有支撑杆(16),所述支撑杆(16)的底部固定连接有支撑弹簧(17),所述支撑杆(16)的顶部固定连接有曲柄轮(18),所述曲柄轮(18)的右侧固定连接有滑轨(19),所述滑轨(19)的右侧活动连接有摆杆(22),所述摆杆(22)的右侧活动连接有压板(23),所述滑轨(19)的内部滑动连接有滑杆(20),所述滑杆(20)的右侧固定连接有压盒(21),所述压盒(21)的右侧活动连接有摆门(24),所述摆门(24)的左侧固定连接有复位弹簧(25)。

2.根据权利要求1所述的一种可根据快递盒高度自动调节缠绕圈数的胶带缠绕机,其特征在于:所述机架(1)的内底部固定连接有支杆,且支杆活动连接在连杆(5)的中间位置。

3.根据权利要求1所述的一种可根据快递盒高度自动调节缠绕圈数的胶带缠绕机,其特征在于:所述拉杆(6)的内部开设有梯形滑槽。

4.根据权利要求1所述的一种可根据快递盒高度自动调节缠绕圈数的胶带缠绕机,其特征在于:所述主动轮(7)的外侧部分固定连接有轮齿。

5.根据权利要求1所述的一种可根据快递盒高度自动调节缠绕圈数的胶带缠绕机,其特征在于:所述滑块(10)的外侧活动连接有两组传动杆(9)。

6.根据权利要求1所述的一种可根据快递盒高度自动调节缠绕圈数的胶带缠绕机,其特征在于:所述滑块(10)滑动连接在拉杆(6)的内部。

7.根据权利要求1所述的一种可根据快递盒高度自动调节缠绕圈数的胶带缠绕机,其特征在于:所述从动轮(11)通过传动绳与支撑杆(16)相连接,且传动绳通过滑轮(15)。

8.根据权利要求1所述的一种可根据快递盒高度自动调节缠绕圈数的胶带缠绕机,其特征在于:所述曲柄轮(18)的内部开设有扇形滑槽。
