专利号: 202010755430X
申请人: 承德石油高等专科学校
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-05-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

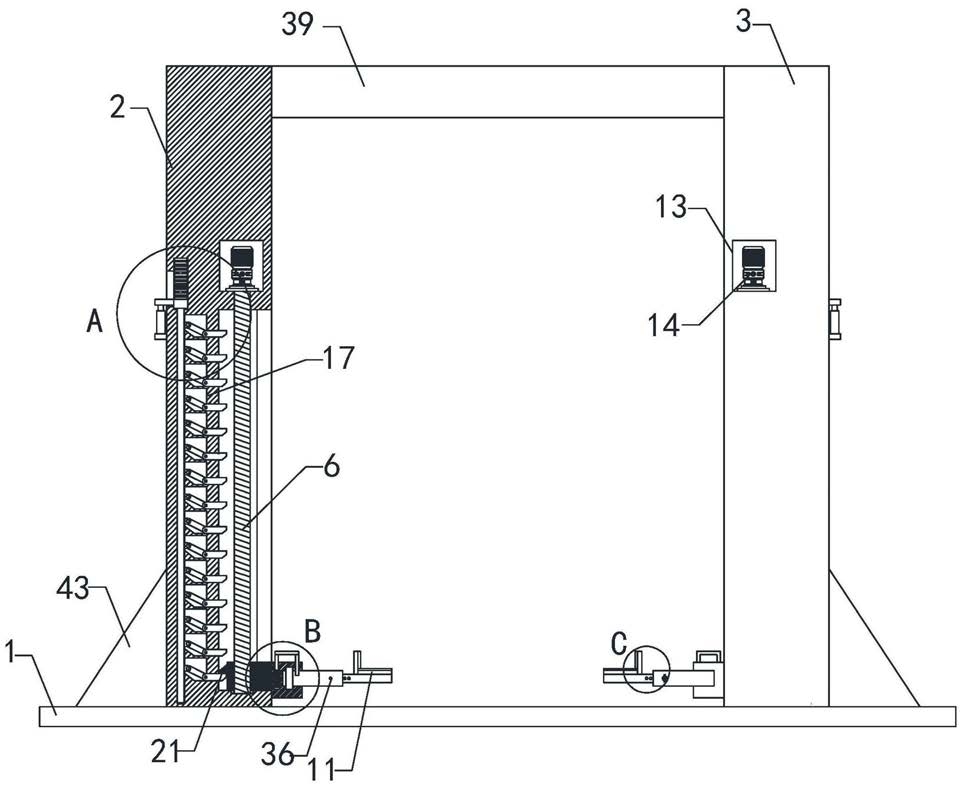

1.一种汽车维修用升降平台,其特征在于:包括底板(1),所述底板(1)的顶端的左侧和右侧分别固定连接有两个第一支柱(2)和两个第二支柱(3),两个第一支柱(2)和两个第二支柱(3)关于底板(1)的中心面对称设置,两个第一支柱(2)的右端的底侧和两个第二支柱(3)的左端的底侧均设置有第一滑槽(4),第一滑槽(4)的内部滑动连接有第一滑块(5),第一滑块(5)的内部螺纹连接有螺杆(6),螺杆(6)的底端与第一滑槽(4)的底端通过轴承转动连接,螺杆(6)的顶端与滑槽的顶端转动连接,第一滑块(5)靠近底板(1)的中心面的一端固定连接有固定块(7),固定块(7)远离滑块的一端设置有凹槽(8),凹槽(8)的内部通过转轴转动连接有支撑管(9),支撑管(9)远离凹槽(8)的一端的内部滑动连接有支撑杆(10),支撑杆(10)的顶端远离支撑管(9)的一侧固定连接有支撑板(11),支撑板(11)靠近支撑管(9)的一端固定连接有挡板(12),挡板(12)的底端与支撑杆(10)的顶端固定连接,固定块(7)的内部设置有卡紧结构,两个所述第一支柱(2)和两个第二支柱(3)的内部在第一滑槽(4)的上方均设置有前后贯穿的通槽(13),通槽(13)的底端固定连接有驱动电机(14),所述螺杆(6)的顶端延伸至通槽(13)的内部与驱动电机(14)的输出端固定连接,两个第一支柱(2)和两个第二支柱(3)的内部在第一滑槽(4)远离底板(1)中心面的一侧均设置有第二滑槽(15),第二滑槽(15)的内部滑动连接有滑杆(16),第二滑槽(15)与第一滑槽(4)之间均匀设置有多个限位槽(17),限位槽(17)的两侧分别与第一滑槽(4)和第二滑槽(15)接通,滑杆(16)靠近限位槽(17)的一端在限位槽(17)的内部固定连接有固定耳(18),固定耳(18)远离滑杆(16)的一端转动连接有转板(19),转板(19)远离固定耳(18)的一端转动连接有第一卡块(20),第一卡块(20)与限位槽(17)远离第二滑槽(15)的一侧滑动配合,第一卡块(20)远离转板(19)的一端延伸至第一滑槽(4)的内部,所述第一滑块(5)的靠近第二滑槽(15)的一端固定连接有第二卡块(21),第一卡块(20)与第二卡块(21)相适配,两个第一支柱(2)和两个第二支柱(3)的内部在第二滑槽(15)的上方均设置有第三滑槽(22),第三滑槽(22)的内部滑动连接有第二滑块(23),第三滑槽(22)的内部在第二滑块(23)的上方设置有第一压缩弹簧(24),所述滑杆(16)的顶端延伸至第三滑槽(22)的内部与第二滑块(23)的底端固定连接,两个所述第一支柱(2)的左端和两个第二支柱(3)的右端均设置有延伸至第三滑槽(22)内部的条形槽(25),条形槽(25)的内部滑动连接有第三滑块(26),第三滑块(26)延伸至第三滑槽(22)内部的一端与第二滑块(23)的侧端固定连接,两个第一支柱(2)的左端和两个第二支柱(3)的右端在条形槽(25)的下方均固定连接有支撑块(27),支撑块(27)的顶端固定连接有电动缸(28),电动缸(28)的顶端位于第三滑块(26)的底端并能与第三滑块(26)的底端相接触;

所述卡紧结构包括连接杆(31)、卡柱(34)和拉杆(35),固定块(7)远离底板(1)中心面的一端的内部设置有第四滑槽(29),第四滑槽(29)的内部滑动连接有第四滑块(30),第四滑块(30)的顶端固定连接有连接杆(31),第四滑槽(29)的内部在连接杆(31)的外部设置有第二压缩弹簧(32),第二压缩弹簧(32)的底端与第四滑块(30)的顶端接触,连接杆(31)的顶端延伸至固定块(7)的上方,所述支撑管(9)的顶端在设置有卡槽(33),固定块(7)的顶端的右侧设置有延伸至凹槽(8)内部的圆槽,圆槽的内部滑动连接有卡柱(34),卡柱(34)的底端与卡槽(33)相适配,卡柱(34)的顶端和连接杆(31)的顶端固定连接有拉杆(35);

所述支撑管(9)的前端设置有前后贯穿的第一定位孔(36),支撑杆(10)的前端均匀设置有前后贯穿的第二定位孔(37),第一定位孔(36)和第二定位孔(37)的内部穿插有定位销(38);两个所述第一支柱(2)与两个第二支柱(3)之间的顶侧通过第一连接柱(39)固定连接;

两个所述第一支柱(2)之间的顶侧和两个第二支柱(3)之间的顶侧均通过第二连接柱(40)固定连接;

所述支撑板(11)的顶端固定连接有防滑垫(41);

所述挡板(12)靠近支撑板(11)的一端固定连接有缓冲垫(42);

两个所述第一支柱(2)和两个第二支柱(3)远离底板(1)中心面的一端均通过筋板(43)与底板(1)的顶端固定连接;

所述第一卡块(20)的右端下部设置有倾斜向上的斜面,第一卡块(20)的右端上部为平面;第二卡块(21)的左端上部设置有倾斜向上的斜面,第二卡块(21)的左端下部为平面;第一卡块(20)右端的斜面与第二卡块(21)左端的斜面相匹配;当第一卡块(20)处于最右侧位置时,第一卡块(20)的右端与第二卡块(21)的左端在俯视时具有部分重叠。
