专利号: 2020107405470
申请人: 苏州巴涛信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

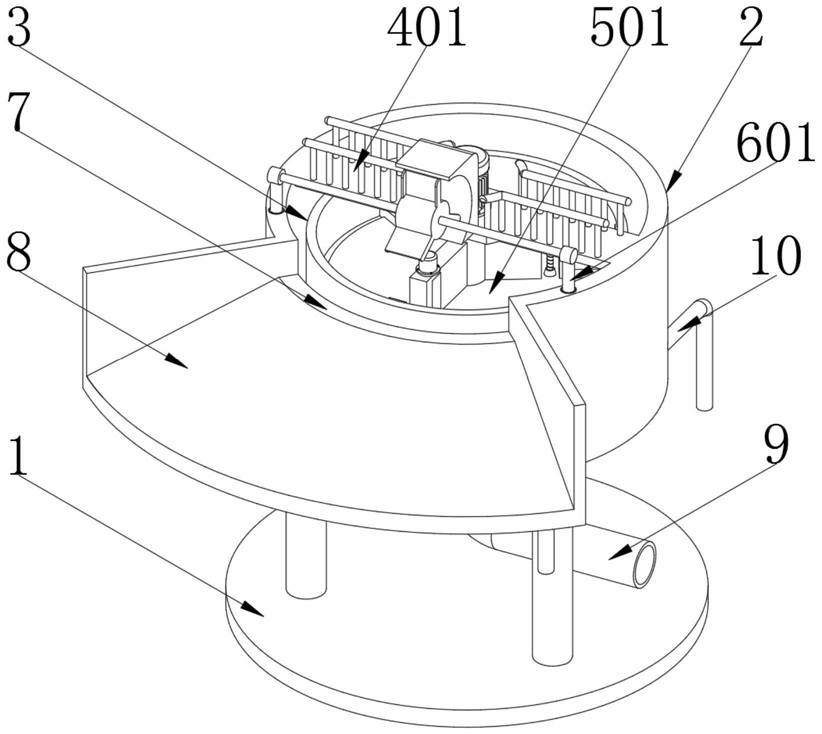

1.一种水环境治理用污泥浓缩装置,包括支撑底座(1)、外罐体(2)和内罐体(3),所述支撑底座(1)上方固定安装有外罐体(2),所述外罐体(2)内部固定安装有内罐体(3),其特征在于:所述内罐体(3)内部安装有用于提供离心力的离心组件,所述离心组件外侧安装有用于提升污泥的提升组件,所述外罐体(2)顶端一侧安装有用于排出污泥的出料组件(6),所述外罐体(2)对应出料组件(6)位置处开设有出料口(7),所述出料口(7)下方位于外罐体(2)外侧设置有出料板(8),所述外罐体(2)底端安装有贯穿外罐体(2)和内罐体(3)的泥水进水管(9),所述外罐体(2)底端外侧沿外罐体(2)切线方向安装有出水管(10);

所述离心组件包括走道(401)、离心电机(402)、中心旋转柱(403)和离心板(404);

所述外罐体(2)顶端中心线位置处安装有走道(401),所述走道(401)上表面中部安装有离心电机(402),所述走道(401)下表面中部安装有中心旋转柱(403),所述离心电机(402)与中心旋转柱(403)之间通过键连接,所述中心旋转柱(403)外侧设置有若干个离心板(404),若干个所述离心板(404)一侧开设有提升槽(405);

所述提升组件包括提升板(501)和滑动槽(502);

所述中心旋转柱(403)和离心板(404)外侧套接有提升板(501),所述提升板(501)中部开设有用于在中心旋转柱(403)和离心板(404)外侧来回滑动的滑动槽(502);

所述提升组件还包括提升电机(503)、螺纹杆(504)和螺纹座(505);

所述离心板(404)顶端安装有提升电机(503),所述提升槽(405)内部安装有螺纹杆(504),所述螺纹杆(504)与提升电机(503)之间通过键连接,所述螺纹杆(504)与提升板(501)之间通过螺纹座(505)连接,所述螺纹座(505)与螺纹杆(504)之间通过螺纹咬合连接;

所述出料组件(6)包括电动伸缩杆(601)、轴承座(602)、旋转轴(603)和出料电机转子(604);

所述电动伸缩杆(601)嵌入安装有在外罐体(2)的侧壁内部,所述电动伸缩杆(601)顶端通过轴承座(602)转动安装有旋转轴(603),所述旋转轴(603)中部外侧安装有出料电机转子(604),所述出料电机转子(604)外侧安装有若干个集料板(605)。

2.根据权利要求1所述的一种水环境治理用污泥浓缩装置,其特征在于:所述集料板(605)靠近走道(401)一侧安装有弧形限位座(606)。

3.根据权利要求2所述的一种水环境治理用污泥浓缩装置,其特征在于:所述弧形限位座(606)的圆心与出料电机转子(604)的圆心位于同一直线上。
