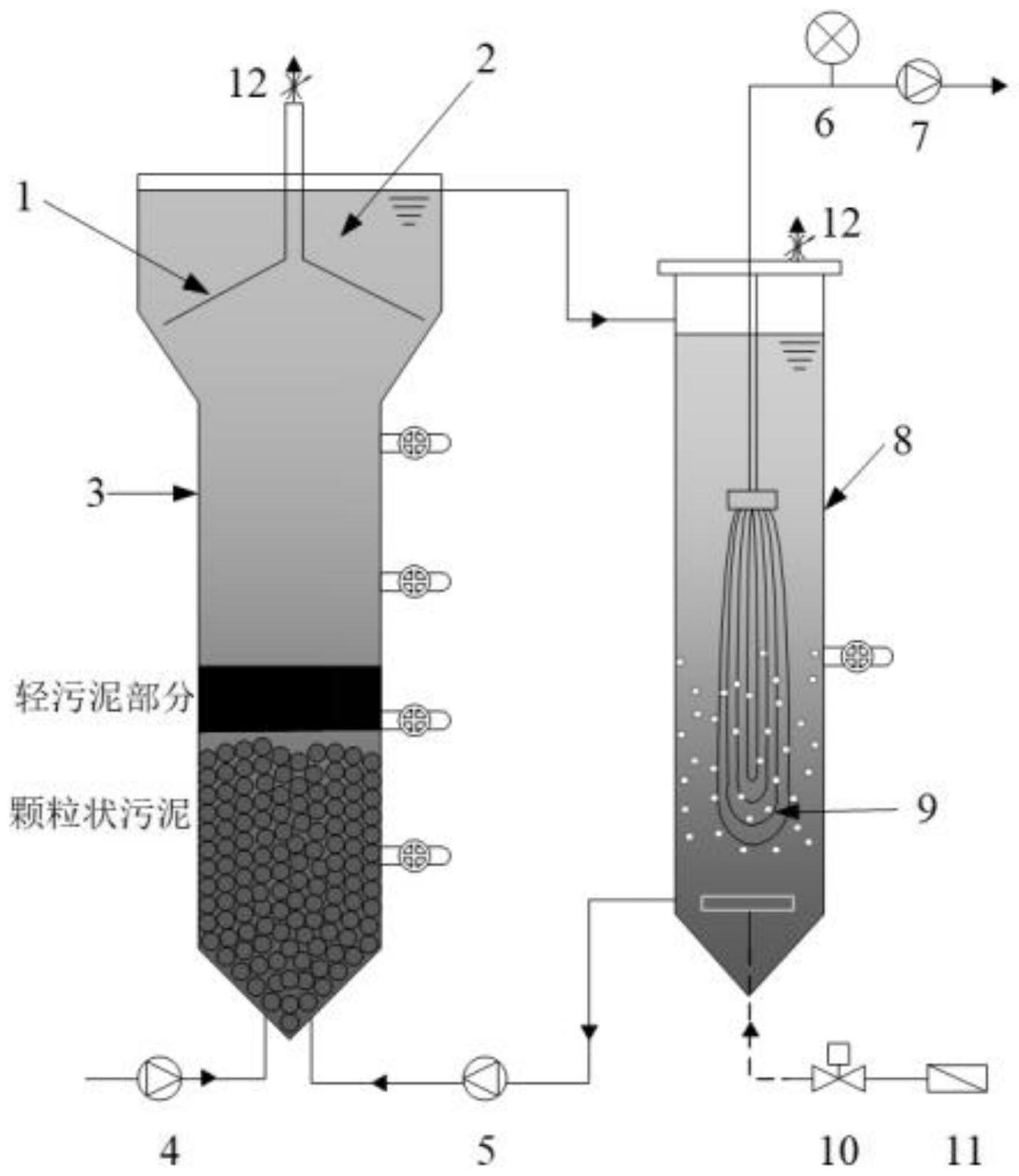

1.一种低能耗控制厌氧膜生物反应器膜污染的方法，其特征在于采用厌氧膜生物反应器处理市政污水，所述厌氧膜生物反应器包括UASB反应器（3）和内含浸没式膜组件（9）的膜池（8），膜池（8）底部设有曝气装置，膜组件（9）的出水口通过管路连接有抽吸泵（7），膜组件（9）的出水口与抽吸泵（7）之间的管路上设有压力表（6），所述压力表（6）通过PLC控制系统与抽吸泵（7）和曝气装置信号连接；

在市政污水处理过程中，采用类死端过滤和基于跨膜压差设定值动态反馈耦合的膜污染控制方法，对市政污水处理的具体过程为：S1类死端过滤：市政污水先通过UASB反应器（3）进行厌氧处理，厌氧处理后的水体上清液进入膜池（8）内，在抽吸泵（7）的抽吸作用下，水体通过膜组件（9）进行持续出水，压力表（6）实时监测膜组件（9）的跨膜压差，并且在膜抽吸过程中不进行曝气；

S2反馈调节清洗：当压力表（6）检测的跨膜压差达到设定值时，将压差信号传输给PLC控制系统，通过PLC控制系统反馈并控制抽吸泵（7）关闭并且曝气装置开启，由此触发膜组件（9）发生松弛状态下进行曝气，对膜组件（9）进行物理清洗；

步骤S2对膜组件（9）进行物理清洗一段时间后，即重复上述步骤S1的步骤以再次进行膜抽吸出水，由此上述步骤S1和步骤S2依次交替进行，实现市政污水处理过程中动态精准地控制膜污染；

所述跨膜压差的设定值在6‑10 kPa范围内。

2.如权利要求1所述的一种低能耗控制厌氧膜生物反应器膜污染的方法，其特征在于‑2  ‑1

膜组件（9）的出水通量为8‑15 L m  h 。

3.如权利要求1所述的一种低能耗控制厌氧膜生物反应器膜污染的方法，其特征在于步骤S2中，触发膜组件（9）发生松弛状态下进行曝气的时间为1‑5 min，曝气的单位膜面积

3 −2 −1

曝气量≥2.0 m m  h 。

4.如权利要求1所述的一种低能耗控制厌氧膜生物反应器膜污染的方法，其特征在于所述曝气装置包括氮气发生器（11）、电磁阀（10）和设于膜池（8）下端内部的曝气器，所述曝气器设于膜组件（9）的下方，氮气发生器（11）、电磁阀（10）与曝气器依次由管路连接；所述电磁阀（10）通过PLC控制系统与压力表（6）信号连接，当压力表（6）检测的跨膜压差达到设定值时，通过PLC控制系统反馈并控制电磁阀（10）开启进行曝气。

5.如权利要求4所述的一种低能耗控制厌氧膜生物反应器膜污染的方法，其特征在于还包括循环泵（5），膜池（8）的下部出水口通过循环泵（5）与UASB反应器（3）的颗粒污泥厌氧反应区底部由管路连接，形成膜池（8）与UASB反应器（3）之间的部分循环水流回路。
