专利号: 2020107294389
申请人: 余章海
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

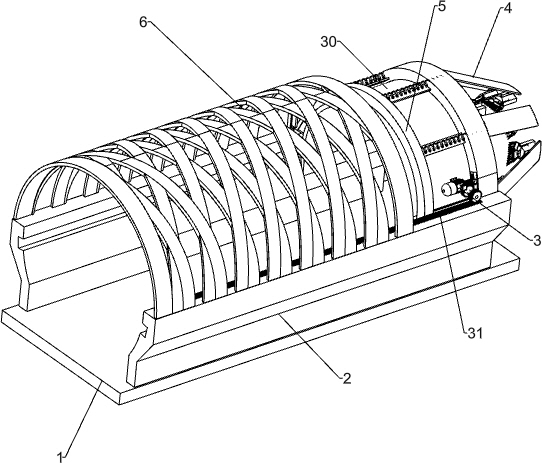

1.一种畜牧业绵羊剪毛设备,其特征在于,包括有: 支撑板(1),其顶部两侧均连接有侧板(2); 移动机构(3),其设置在两侧侧板(2)之间; 剪毛机构(4),其设置在移动机构(3)上;

移动机构(3)包括有: 弧形滑动座(30),其滑动式连接在两侧侧板(2)之间; 长齿条(31),其连接在其中一侧侧板(2)顶部; 减速电机(32),其安装在弧形滑动座(30)外弧面靠近长齿条(31)的一侧,减速电机(32)的输出轴上连接有蜗杆(33); 转轴(34),其转动式连接在弧形滑动座(30)靠近蜗杆(33)的一侧,转轴(34)上连接有蜗轮(35)和圆柱齿轮(36),蜗轮(35)与蜗杆(33)配合,圆柱齿轮(36)与长齿条(31)啮合;

剪毛机构(4)包括有: 弧形滑动板(41),其滑动式连接在弧形滑动座(30)上; 摆动板(42),其为多块设置,多块摆动板(42)都均匀间隔的铰接连接在弧形滑动板(41)一侧,摆动板(42)与弧形滑动板(41)之间连接有拉簧(43); 剪毛器(44),其为多个设置,多个剪毛器(44)分别安装在多块摆动板(42)末端; 弧形齿条(46),弧形滑动板(41)靠近蜗杆(33)的一侧开有凹槽(45),凹槽(45)内两壁均连接有弧形齿条(46); 扇形齿轮(47),其连接在蜗杆(33)的传动轴上,扇形齿轮(47)会与弧形齿条(46)啮合;

还包括有撑开机构(5),撑开机构(5)包括有: 导轨(51),其连接在另一侧侧板(2)顶部,导轨(51)顶部铰接连接有转板(52),转板(52)与导轨(51)之间连接有扭力弹簧; 滑动挡板(53),其滑动式连接在导轨(51)上,滑动挡板(53)与转板(52)配合,滑动挡板(53)与侧板(2)之间连接有复位弹簧(54); 连接杆(56),其连接在弧形滑动座(30)外弧面靠近导轨(51)的一侧,连接杆(56)上连接有n型导向板(55),n型导向板(55)与滑动挡板(53)配合; 推动板(58),其数量与摆动板(42)数量一致,多块推动板(58)沿弧形滑动板(41)侧面均匀间隔滑动式连接在弧形滑动板(41)上,推动板(58)与摆动板(42)配合; 弧形连接板(57),其连接在多块推动板(58)之间,弧形连接板(57)与弧形滑动板(41)之间连接有压缩弹簧(59),弧形连接板(57)与转板(52)配合。

2.根据权利要求1所述的一种畜牧业绵羊剪毛设备,其特征在于,还包括有: 限位架(6),其连接在两侧侧板(2)顶部之间。
