专利号: 202010727213X
申请人: 苏州帅泽信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

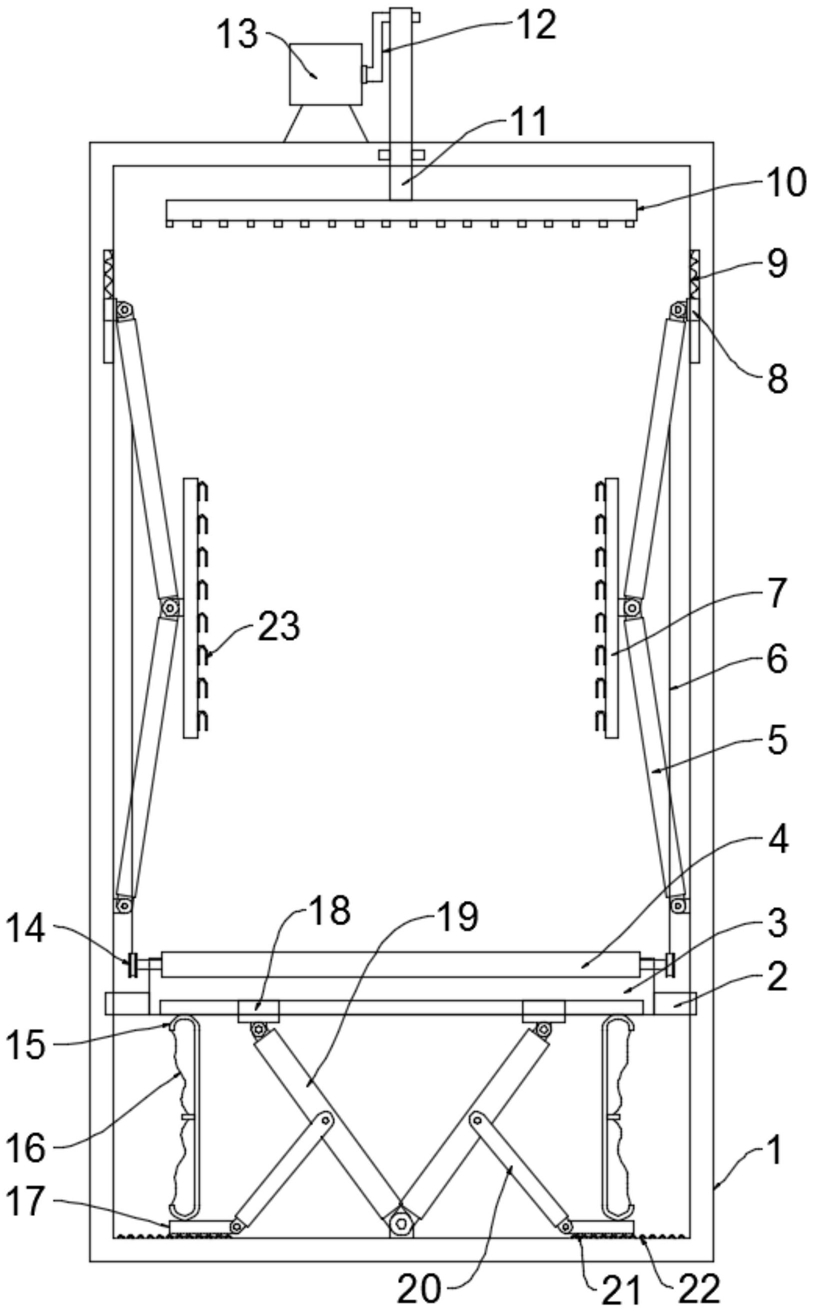

1.一种计算机机箱防护机构,包括防护壳(1)和定位单元,所述防护壳(1)前侧开口,后侧壁上开设有用于连接插头的穿槽,防护壳(1)内设有用于放置机箱的支撑板(3),其特征在于,所述定位单元包括支撑辊(4)、绕线轮(14)、弹性拉绳(6)、第一连杆件(5)和定位板(7),所述支撑板(3)上表面转动安装有多根支撑辊(4),其中一根支撑辊(4)两端均固定有绕线轮(14),所述绕线轮(14)上绕接有弹性拉绳(6),所述防护壳(1)两侧内壁均设有第一连杆件(5),第一连杆件(5)由两根支杆一端铰接构成,第一连杆件(5)底端与防护壳(1)内壁铰接,第二连杆(19)件顶端铰接有第二滑块(8),第二滑块(8)与防护壳(1)内壁滑动连接,第二滑块(8)顶部与防护壳(1)之间固定连接有第一弹簧(9),防护壳(1)内壁开设有供第二滑块(8)滑动连接的第二滑槽,第一连杆件(5)上位于两根支杆的铰接端上还铰接有定位板(7),所述弹性拉绳(6)的自由端与两根支杆中位于上方的支杆中部系接。

2.根据权利要求1所述的计算机机箱防护机构,其特征在于,所述定位板(7)与机箱的接触面上均匀固定有多根n型弹片(23),所述n型弹片(23)表面包覆有海绵层。

3.根据权利要求1所述的计算机机箱防护机构,其特征在于,所述支撑板(3)与防护壳(1)内壁滑动连接,所述防护壳(1)内位于支撑板(3)下方安装有对支撑板(3)进行缓冲的减震单元,所述减震单元包括第二连杆(19)、第三连杆(20)、活动板(17)和第一弹片(15),所述防护壳(1)内腔底部中间对称铰接有两根第二连杆(19),两根所述第二连杆(19)顶端均铰接有第三滑块(18),所述支撑板(3)底部开设有供第三滑块(18)滑动连接的第三滑槽,所述第二连杆(19)中部与第三连杆(20)一端铰接,第三连杆(20)另一端铰接有活动板(17),所述活动板(17)上表面固定安装有第一弹片(15),第一弹片(15)顶端与支撑板(3)底部接触,所述活动板(17)下表面均匀设有摩擦体(21),所述防护壳(1)底部上表面并排间隔固定有多块第二弹片(22),摩擦体(21)与第二弹片(22)错位设置。

4.根据权利要求3所述的计算机机箱防护机构,其特征在于,所述支撑板(3)两侧底部均固定有第一滑块(2),所述防护壳(1)内壁开设有供第一滑块(2)滑动连接的第一滑槽。

5.根据权利要求3所述的计算机机箱防护机构,其特征在于,所述第一弹片(15)包括竖直段以及一体式设于竖直段两端的弧形段,第一弹片(15)的弧形段端部与竖直段中部之间固定连接有第二弹簧(16)。

6.根据权利要求1-5任一所述的计算机机箱防护机构,其特征在于,所述防护壳(1)顶部还安装有散热单元,所述散热单元包括电机(13)、曲轴(12)、摆杆(11)和散热管(10),所述摆杆(11)竖直贯穿防护壳(1)顶部并与之转动连接,摆杆(11)底端固定安装有散热管(10),散热管(10)下表面均匀设有喷嘴,散热管(10)一端连接有气管,气管另一端与风机连接,所述电机(13)固定安装于防护壳(1)顶部且位于摆杆(11)一侧,电机(13)的输出轴上固定安装有曲轴(12),所述摆杆(11)上开设有供曲轴(12)端部插入并活动的通槽。

7.根据权利要求1所述的计算机机箱防护机构,其特征在于,还包括有排线单元,所述排线单元包括电动推杆(24)和排线件(25),所述穿槽两侧壁上同一高度位置均固定有电动推杆(24),电动推杆(24)的伸缩杆端部固定安装有排线件(25),排线件(25)截面呈半圆形,排线件(25)上下部均呈耙状,两根电动推杆(24)上的排线件(25)上下部错位设置。
