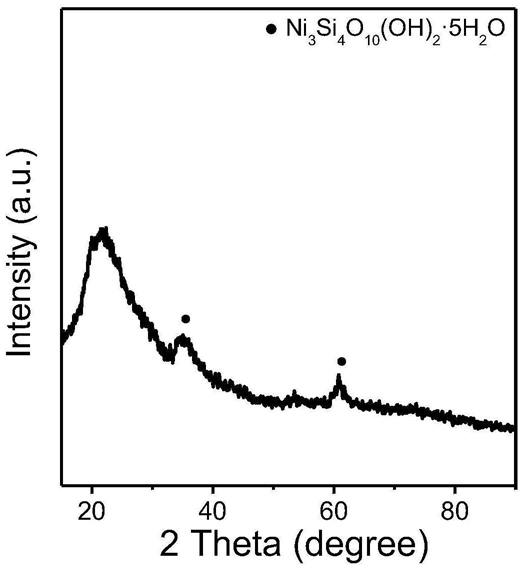

1.一种一锅制备三维多级结构碱式硅酸镍的方法，其特征在于，先将模板剂搅拌溶解o在去离子水中，加入弱酸性物质，得到透明液体，再加入硅源，20 60  C下继续搅拌分散均~匀，得到白色乳液，再加入水溶性镍盐，继续搅拌分散均匀，得到绿色乳液；将绿色乳液转移o o到水热釜内，在100 140  C温度下进行一次水热反应6 24 h，在温度为120 200  C的条件下~ ~ ~o

进行二次水热处理6 48 h；反应完成后自然降温至室温，固液分离，洗涤，干燥，400 600  C~ ~空气气氛中焙烧2 6 h，得到三维多级结构碱式硅酸镍，所述模板剂为P123、F127、CTAB的一~种或多种。

2.根据权利要求1所述的一锅制备三维多级结构碱式硅酸镍的方法，其特征在于，所述弱酸性物质为醋酸、草酸、柠檬酸、酒石酸、苹果酸、甘醇酸中的一种。

3.根据权利要求2所述的一锅制备三维多级结构碱式硅酸镍的方法，其特征在于，所述硅源为正硅酸甲酯、正硅酸乙酯、硅酸钠中的一种。

4.根据权利要求3所述的一锅制备三维多级结构碱式硅酸镍的方法，其特征在于，所述水溶性镍盐为硝酸镍、氯化镍、硫酸镍、醋酸镍或其水合物中的一种或多种的混合物。

5.根据权利要求4所述的一锅制备三维多级结构碱式硅酸镍的方法，其特征在于，模板剂与去离子水的重量比为1:20 1:75。

~

6.根据权利要求5所述的一锅制备三维多级结构碱式硅酸镍的方法，其特征在于，酸性物质与去离子水的重量比为1:10 1:50。

~

7.根据权利要求6所述的一锅制备三维多级结构碱式硅酸镍的方法，其特征在于，所述水溶性镍盐与硅源之间的加入质量比为4:1 10:1。

~

8.根据权利要求7所述的一锅制备三维多级结构碱式硅酸镍的方法，其特征在于，反应o完成后自然降温至室温，离心或抽滤分离，用无水乙醇和蒸馏水分别洗涤数次，在50 80  C~下充分干燥。

9.根据权利要求1‑8任一项所述的一锅制备三维多级结构碱式硅酸镍的方法，其特征在于，制备的三维多级结构碱式硅酸镍在甲烷化反应中作为催化剂的应用。
