专利号: 2020107143726
申请人: 淄博职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

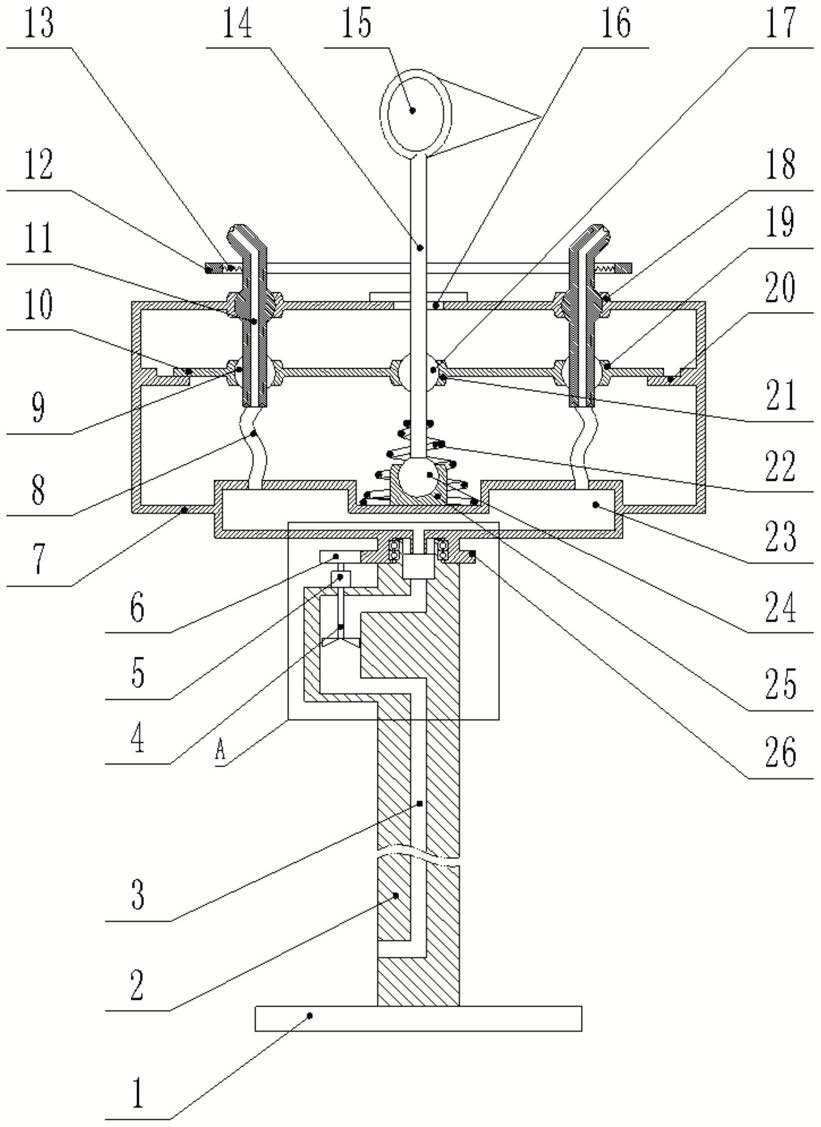

1.一种自调节智慧农业喷灌装置,其特征在于,包括:

支柱(2),所述支柱(2)的下端装设有底座(1),所述支柱(2)内开设有第一流道(3);

基体(7),装设于支柱(2)的上端,所述基体(7)为腔体结构,所述基体(7)上端面开设有位于中心位置的孔(16)和关于基体(7)中心圆周均布排列的第一球槽(18);

喷头(11),所述喷头(11)包括出水部(1101),入水部(1102)和球形部(1103),所述出水部(1101)和入水部(1102)呈一定的夹角,所述出水部(1101)和入水部(1102)内设置有连通的流道;

摆柱(14),所述摆柱(14)贯穿所述孔(16),所述摆柱(14)上端装设有风向袋(15),所述摆柱(14)下端装设有球头(24);

托台(20),开设于基体(7)的内腔壁,用于承托调节板(10),所述调节板(10)上开设有位于中心位置的第三球槽(21)和关于调节板(10)中心圆周均布排列的第二球槽(19),所述第二球槽(19)位于第一球槽(18)的纵向投影位置;

第一定位球(9),嵌装于第二球槽(19)中,所述第一定位球(9)与入水部(1102)轴孔连接;

第二定位球(17),嵌装于第三球槽(21)中,所述第二定位球(17)与摆柱(14)轴孔连接;

分液腔(23),开设于基体(7)的下端,所述分液腔(23)与第一流道(3)连通;

软管(8),连通喷头(11)和分液腔(23);

弹簧(22),设于摆柱(14)的外周,所述弹簧(22)一端与摆柱(14)固定连接,另一端与基体(7)固定连接;

球槽座(25),装设于基体(7)的下端面,所述球头(24)嵌装于球槽座(25)中。

2.根据权利要求1所述的一种自调节智慧农业喷灌装置,其特征在于,还包括:减速器(5),所述减速器(5)设置于支柱(2)上;

容纳腔(301),设置于第一流道(3)内;

叶轮(4),设置于容纳腔(301)内,所述叶轮(4)与减速器(5)的输入端连接固定;

驱动齿轮(6),所述驱动齿轮(6)与减速器(5)的输出端连接固定;

从动齿轮(26),开设于基体(7)的下部,所述从动齿轮(26)与驱动齿轮(6)啮合传动;

第二流道(27),与分液腔(23)连通;

旋转接头(28),连通第一流道(3)和第二流道(27);

所述基体(7)与支柱(2)之间转动连接。

3.根据权利要求1所述的一种自调节智慧农业喷灌装置,其特征在于,还包括:拉环(12),所述拉环(12)设置于喷头(11)的外周,所述拉环(12)上设置有若干与喷头(11)相对应的拉簧(13),所述拉簧(13)两端分别与拉环(12)和喷头(11)连接;

所述拉簧(13)与喷头(11)的连接位置与出水部(1101)和入水部(1102)的中心线处于同一平面内。

4.一种自调节智慧农业喷灌装置,其特征在于:

所述基体(7)与支柱(2)之间通过轴承(29)连接固定。

5.一种自调节智慧农业喷灌装置的工作方法,其特征在于,包括如下步骤:a、风向袋(15)检测外界风的风向和风力,风向能够通过摆柱(14)的转动方向实现反映和检测,风力能够通过摆柱(14)的摆动角度实现反映和检测;

b、摆柱(14)的摆动和转动通过调节板(10)驱使喷头(11)向风向的相反方向摆动一定角度,喷头(11)的摆动角度随风力的大小同步增减;

c、水经由第一流道(3)、旋转接头(28)、第二流道(27)、分液腔(23)、软管(8),最终通过喷头(11)喷出,喷头(11)的反向摆动角度与风力导致的喷洒角度偏移相抵消,从而实现喷灌覆盖的均匀性;

d、第一流道(3)内的水流驱动叶轮(4)转动,叶轮(4)的转动通过减速器(5)带动驱动齿轮(6)转动,驱动齿轮(6)通过从动齿轮(26)带动基体(7)转动,从而使基体(7)上的喷组(11)实现圆周喷洒运动。
