专利号: 2020107117238
申请人: 台州市辉翔塑业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

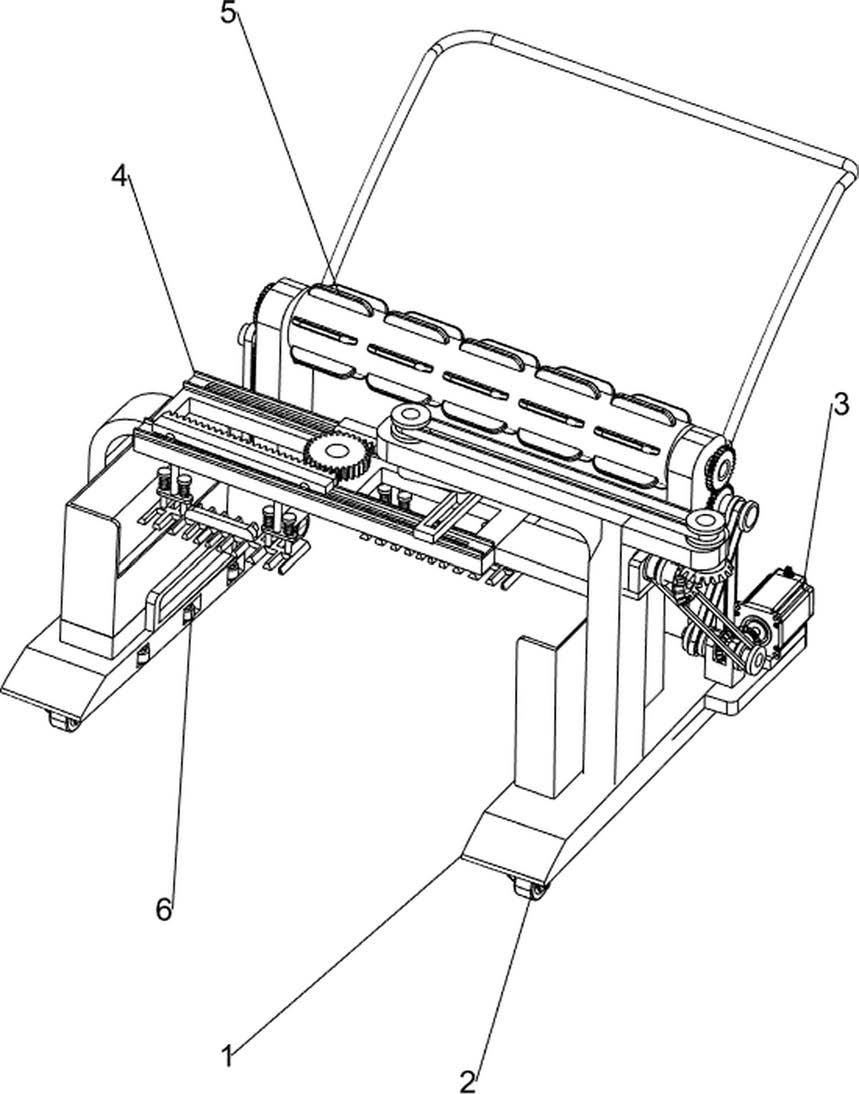

1.一种塑料余料清理清扫机,其特征在于,包括有:底座(1)和轮子(2),底座(1)两侧均转动式连接有轮子(2);

电机(3),右侧的底座(1)顶部后侧连接有电机(3);

切割机构(4),底座(1)顶部之间连接有切割机构(4),切割机构(4)与电机(3)输出轴连接;

切割机构(4)包括有:

支架(41),底座(1)顶部远离电机(3)一侧之间连接有支架(41);

第一传动轴(43),底座(1)靠近电机(3)一侧上转动式连接有第一传动轴(43),第一传动轴(43)位于电机(3)侧部;

第一锥齿轮组(42),第一传动轴(43)与电机(3)输出轴之间连接有第一锥齿轮组(42);

第二传动轴(46),支架(41)靠近电机(3)一侧上转动式连接有第二传动轴(46);

第一皮带组(44),第二传动轴(46)与第一传动轴(43)侧部之间连接有第一皮带组(44);

第三传动轴(47),支架(41)顶部靠近第二传动轴(46)一侧上转动式连接有第三传动轴(47);

第二锥齿轮组(45),第三传动轴(47)底部与第二传动轴(46)端部之间连接有第二锥齿轮组(45);

第四传动轴(49),支架(41)顶部远离第三传动轴(47)一侧上转动式连接有第四传动轴(49);

第二皮带组(48),第四传动轴(49)与第三传动轴(47)顶部之间连接有第二皮带组(48);

齿条(412),支架(41)上部两侧均滑动式连接有齿条(412);

第五传动轴(410),后侧的齿条(412)顶部右侧设有滑杆,第四传动轴(49)底部与滑杆转动式连接,支架(41)上部中间转动式连接有第五传动轴(410);

全齿轮(411),第五传动轴(410)上连接有全齿轮(411),全齿轮(411)与齿条(412)啮合;

连接杆(413),齿条(412)底部两侧均连接有连接杆(413);

弹簧杆(414),连接杆(413)底部两侧均滑动式连接有弹簧杆(414);

第一压缩弹簧(415),弹簧杆(414)上部与连接杆(413)之间均连接有第一压缩弹簧(415),第一压缩弹簧(415)均套在弹簧杆(414)外侧;

固定刀片(416),同侧的弹簧杆(414)底部之间连接有用于切割塑料余料的固定刀片(416)。

2.如权利要求1所述的一种塑料余料清理清扫机,其特征在于,还包括有清扫机构(5),清扫机构(5)包括有:

滚筒(56),底座(1)后侧上部均转动式连接有第六传动轴(54),第六传动轴(54)之间连接有用于清扫塑料余料的滚筒(56);

活动连接板(52),底座(1)后侧上部均转动式连接有活动连接板(52);

第四皮带组(53),活动连接板(52)与后侧的轮子(2)之间均连接有第四皮带组(53);

直齿轮组件(55),活动连接板(52)内侧与第六传动轴(54)之间均连接有直齿轮组件(55);

第三皮带组(51),靠近电机(3)一侧的活动连接板(52)与第一传动轴(43)之间连接有第三皮带组(51);

储料箱(57),底座(1)顶部靠近支架(41)一侧均连接有用于储存塑料余料的储料箱(57),储料箱(57)均位于支架(41)内侧。

3.如权利要求2所述的一种塑料余料清理清扫机,其特征在于,还包括有固定机构(6),固定机构(6)包括有:

连接架(61),底座(1)内侧均匀滑动式连接有连接架(61);

滚轮(62),连接架(61)内侧均转动式连接有用于滚动的滚轮(62);

第二压缩弹簧(63),连接架(61)内侧均与底座(1)内壁之间连接有第二压缩弹簧(63),第二压缩弹簧(63)均套在连接架(61)外侧。

4.如权利要求3所述的一种塑料余料清理清扫机,其特征在于,支架(41)形状为F形状。
