专利号: 2020107088574
申请人: 广东中元熹建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

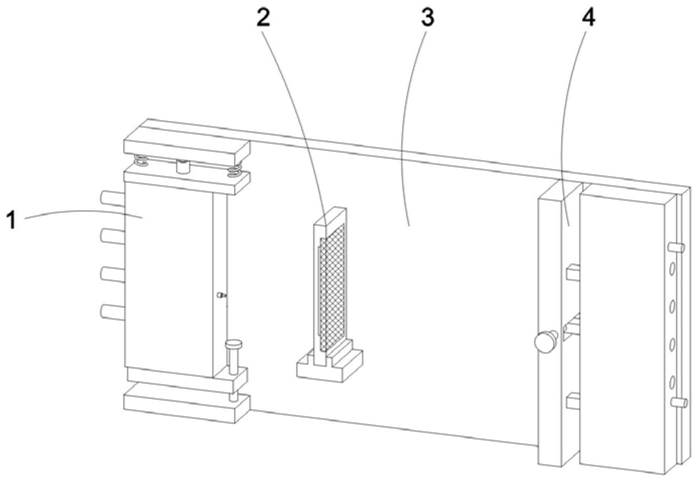

1.一种高可靠性装配式建筑内墙连接组件,其特征在于,包括:

内墙墙体(3);

第一连接机构(1),所述内墙墙体(3)的一端连接有具有高度调节功能的第一连接机构(1),第一连接机构(1)包括第一连接件(12)、气门芯(13)、紧固螺栓(14)、支撑板(15)、底板(16)、第一螺纹杆(19a)和第一旋钮(19b),所述内墙墙体(3)的一端表面固定连接有底板(16),底板(16)的上方设有支撑板(15),支撑板(15)与内墙墙体(3)滑动连接,且底板(16)的上表面转动连接有第一螺纹杆(19a),第一螺纹杆(19a)贯穿支撑板(15)并与支撑板(15)螺纹连接,且第一螺纹杆(19a)的顶部固定连接有第一旋钮(19b);

所述支撑板(15)的上表面连接有第一连接件(12),所述第一连接件(12)内设置有第一密封活塞(1201),所述第一密封活塞(1201)和第一连接件(12)的一侧形成充气空间,且在所述第一连接件(12)这一侧设置有气门芯(13),第一连接件(12)的另一侧通过轴承固定有若干螺杆(1202),且所述螺杆(1202)顶靠在轴承的内圈上,穿过所述轴承与螺杆(1202)连接有紧固螺栓(14),所述第一密封活塞(1201)上固定有移动支架(1203),所述移动支架(1203)和螺杆(1202)螺纹连接,当所述第一密封活塞(1201)左右移动时,所述移动支架(1203)跟随移动带动螺杆(1202)旋转,使得所述紧固螺栓(14)跟随转动;

所述第二连接机构(4),所述内墙墙体(3)的另一端连接有具有水平调节功能的第二连接机构(4),所述第二连接机构(4)包括安装板(41)、第二连接件(43)、第二螺纹杆(46)、第二旋钮(47)、连接板(48)和条形开口(49),所述内墙墙体(3)的另一端表面固定连接有安装板(41),安装板(41)开设有条形开口(49),条形开口(49)内转动连接有第二螺纹杆(46),第二螺纹杆(46)的一端贯穿安装板(41)并固定连接有第二旋钮(47);所述条形开口(49)内滑动连接有连接板(48),第二螺纹杆(46)贯穿连接板(48)并与连接板(48)螺纹连接,且连接板(48)的一端贯穿条形开口(49)并固定连接有第二连接件(43),所述第二连接件(43)与安装板(41)向背的面开设有多个螺纹孔(44),所述第二连接件(43)在对应螺纹孔(44)的内部设置有第一密封槽(4301),且在所述第一密封槽(4301)内设置有第二密封活塞(4302),所述第一密封槽(4301)的上下两侧还开设有第二密封槽(4303),且第二密封槽(4303)开设至所述第二连接件(43)的外端,所述第二密封槽(4303)内设置有第三密封活塞(4304),所述第三密封活塞(4304)固定连接有插片(4305),所述第一密封槽(4301)和第二密封槽(4303)之间开设有贯通的连通孔(4306),当所述紧固螺栓(14)旋入螺纹孔(44)内直至顶靠第二密封活塞(4302)继续移动时,所述第一密封槽(4301)内的空间被压缩,所述第二密封槽(4303)内压强增大,推动所述第三密封活塞(4304)向第二连接件(43)外侧移动;

所述第一连接机构(1)还包括固定板(11)、伸缩杆(17)、弹簧(18)和运动板(19),所述内墙墙体(3)固定连接有固定板(11),固定板(11)的下表面通过伸缩杆(17)连接有运动板(19),运动板(19)还通过多个弹簧(18)与固定板(11)连接;其中支撑板(15)与第一连接件(12)的下表面接触连接,且运动板(19)与第一连接件(12)的上表面接触连接,所述固定板(11)内开设有与所述插片(4305)对应的插孔(1101);

挡板机构(2),所述内墙墙体(3)连接有挡板机构(2),所述挡板机构(2)包括挡板(21)、栅格网板盒(23)、置物槽(24)、侧板(25)和底座(26),所述内墙墙体(3)固定连接有底座(26),底座(26)的上表面固定连接有两个对称设置的侧板(25),两个侧板(25)之间设有竖直设置的挡板(21),挡板(21)开设有置物槽(24),置物槽(24)内可拆卸连接有用于放置驱蚊药物的栅格网板盒(23)。

2.根据权利要求1所述的高可靠性装配式建筑内墙连接组件,其特征在于,所述螺杆(1202)的长度大于移动支架(1203)的长度。

3.根据权利要求1和2所述的高可靠性装配式建筑内墙连接组件,其特征在于,所述运动板(19)开设有卡槽,且第一连接件(12)插设在卡槽内。

4.根据权利要求2和3所述的高可靠性装配式建筑内墙连接组件,其特征在于,所述第二连接件(43)内螺纹孔与第一密封槽(4301)的深度之和大于紧固螺栓(14)的长度。

5.根据权利要求3和4所述的高可靠性装配式建筑内墙连接组件,其特征在于,所述第二连接机构(4)还包括限位杆(42),所述第二连接件(43)通过限位杆(42)与安装板(41)滑动连接。

6.根据权利要求1所述的高可靠性装配式建筑内墙连接组件,其特征在于,所述第二连接机构(4)还包括定位销(45),所述第二连接件(43)与安装板(41)向背的面固定连接有定位销(45),且第一连接件(12)开设有与定位销(45)相匹配的定位槽(5)。

7.根据权利要求1所述的高可靠性装配式建筑内墙连接组件,其特征在于,所述挡板机构(2)还包括磁铁(22),所述栅格网板盒(23)通过磁铁(22)吸附在置物槽(24)内。
