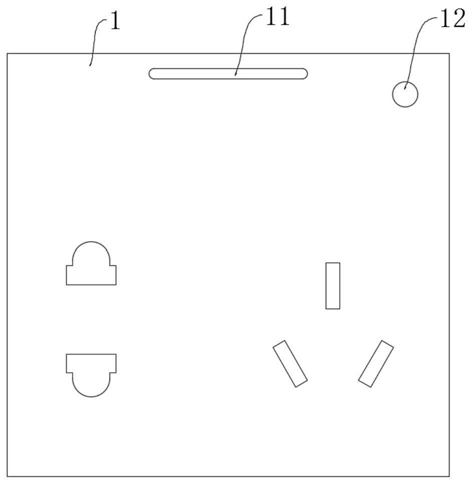

1.一种状态可视化短路保护插座，包括面板(1)和线盒(2)，其特征在于，所述面板(1)上安装有透光条(11)和复位开关(12)，所述线盒(2)远离面板(1)的一侧安装有三个接线器(3)，所述线盒(2)内分别安装有第一火线触点(21)、第一零线触点(22)、第二火线触点(23)、第二零线触点(24)、地线触点(25)，所述线盒(2)内与透光条(11)相对位置安装有双色指示灯(4)，所述线盒(2)内分别安装有零线接线端(26)和地线接线端(27)，所述线盒(2)内安装有短路动作机构；

所述短路动作机构包括安装在线盒内的保护盒(29)和动作盒(28)，所述保护盒(29)内安装有电磁继电器(5)，所述电磁继电器(5)包括螺线管(51)、弹性电杆(52)、第一触点(53)和第二触点(54)，所述动作盒(28)内安装有整流稳压电路板(6)，所述整流稳压电路板(6)上对称安装有两个金属滑套(63)，所述整流稳压电路板(6)上位于两个金属滑套(63)的两侧方分别对称安装有两个导磁导电板(61)和两个永磁导电板(62)，每个所述金属滑套(63)内均滑动插设有金属触杆(631)；

所述复位开关(12)、螺线管(51)、弹性电杆(52)、第一触点(53)、第一火线触点(21)和第二火线触点依次串联，所述第一零线触点(22)、第二零线触点(24)和零线接线端(26)依次串联，所述地线触点(25)电性连接地线接线端(27)，两个所述永磁导电板(62)分别电性连接第一触点(53)和双色指示灯(4)，两个所述导磁导电板(61)分别电性连接第二触点(54)和双色指示灯(4)，所述双色指示灯(4)电性连接地线接线端(27)。

2.根据权利要求1所述的一种状态可视化短路保护插座，其特征在于，所述动作盒(28)紧贴保护盒(29)安装，且两个导磁导电板(61)靠近螺线管(51)。
