1.一种检测蔗糖酶和葡萄糖氧化酶的电化学阻抗传感器，具体步骤如下：(1)传感器的制备

a.GSH‑Ag(I)复合物的制备：依次取1～10μL浓度为0.1～20mM的硝酸银水溶液、1～10μL浓度为0.1～20mM谷胱甘肽水溶液，混合均匀后加入磷酸缓冲溶液配成50～120μL的溶液，将该溶液在25～40℃下缓缓震荡8～17min，即得到GSH‑Ag(I)复合物；使用前将该复合物溶液与50～120μL 0.02％wt Nafion溶液混合均匀，静置5～20min；

b.将玻碳电极在麂皮上依次用粒径0.3μm、0.05μm的三氧化二铝粉末抛光0.5～5min，抛光后将电极置于超声清洗器中用超纯水超声清洗1～5min，然后用N2吹干，记为GCE；

c.利用循环伏安法，设置电位范围为‑1.2～0.5V、扫速5～20mV/s将0.5～2mg/mL石墨烯分散液GO电沉积到裸玻碳电极上得到GO/GCE；然后取5～15μL步骤(a)得到的溶液滴涂于GO/GCE上，室温下静置20～60min，用超纯水缓缓冲洗电极，记为GSH‑Ag(I)/GO/GCE；

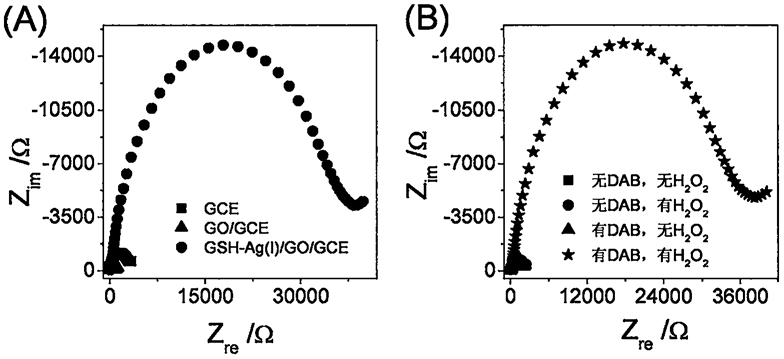

(2)电催化性能测试

将GSH‑Ag(I)/GO/GCE置于含2mM 3，3‑二氨基联苯胺DAB、2mM H2O2的磷酸缓冲溶液中通

3‑/4‑

过循环伏安法扫描10个循环周期，再将电极转移至5mM[Fe(CN)6] 溶液中检测电化学交流阻抗响应；

(3)蔗糖酶及葡萄糖氧化酶的分析检测

4 3

100μL反应液中含有1～50mM蔗糖、0.1～10U/L蔗糖酶、0.01～10 U/L葡萄糖氧化酶及磷酸缓冲溶液，将该反应液置于25～40℃水浴中反应40～120min；反应完成后，加入100μL含2mM DAB的磷酸缓冲溶液，再将GSH‑Ag(I)/GO/GCE置于这种混合溶液中通过循环伏安法

3‑/4‑

扫描10个循环周期，再将电极转移至5mM[Fe(CN)6] 溶液中检测电化学交流阻抗响应；

4

在0.1～10U/L浓度范围内改变蔗糖酶浓度，其它步骤同上，可实现不同浓度的蔗糖酶检测；

3

在0.01～10U/L浓度范围内改变葡萄糖氧化酶浓度，其它步骤同上，可实现不同浓度葡萄糖氧化酶检测。

2.根据权利要求1所述的传感器，其特征在于：在H2O2存在时，利用循环伏安法将3，3‑二氨基联苯胺DAB氧化形成不导电的不溶性IP并附着在电极表面，再通过交流阻抗法得到电阻变化规律。

3.根据权利要求2所述的传感器，其特征在于，循环伏安法电位范围：‑1.0～+0.5V，扫‑1 ‑2 5速：10mV·s ；交流阻抗法频率范围：10 ～10Hz，振幅：2mV。

4.根据权利要求1‑3任一项所述的传感器，其特征在于：用于不同浓度蔗糖酶和葡萄糖2

氧化酶的检测，对蔗糖酶浓度线性相关方程为y＝8702C蔗糖酶+10806，R＝0.9998，检测限为2

0.05U/L；对葡萄糖氧化酶浓度线性相关方程为y＝8880C葡萄糖氧化酶+14750，R ＝0.9954，检测限为0.008U/L。

5.根据权利要求1～3任一项所述的传感器，其特征在于：采用蔗糖酶、葡萄糖氧化酶及GSH‑Ag(I)复合物作为三个信号输出，3，3‑二氨基联苯胺DAB和H2O2条件下的阻抗信号作为信号输出，构建了一种AND‑AND‑AND布尔逻辑门。
