专利号: 202010703569X
申请人: 安徽汉马锂电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种电池组件封装结构及电池组件,其特征在于:包括箱体(1)、密封设于箱体(1)上的箱盖(2),所述箱盖(2)上阵列分布有第一通孔(21),所述箱盖(2)的内侧并列固定设有多组封装单元(3);所述封装单元(3)包括壳体(31)、设于壳体(31)底部的盖体(32)、用于将封装单元(3)固定于箱盖(2)上的固定装置(33),所述壳体(31)上阵列分布若干组第二通孔(311),所述第一通孔(21)与第二通孔(311)同轴设置,且第一通孔(21)的直径小于第二通孔(311)的直径,所述第二通孔(311)内嵌设有至少一个锂电池。

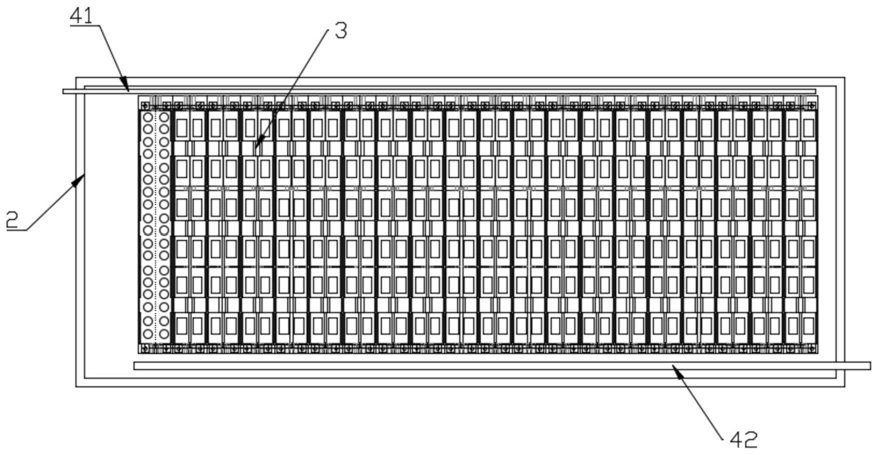

2.根据权利要求1所述的一种电池组件封装结构及电池组件,其特征在于:所述箱体(1)内沿封装单元(3)的对角处设有进液母管(41)和出液母管(42),所述进液母管(41)和出液母管(42)之间连通设有分流支管(43);所述壳体(31)包括第一壳体(312)和第二壳体(313),所述第一壳体(312)和第二壳体(313)的相对的内侧面上设有凹槽(4),所述分流支管()嵌设于凹槽(5)内,且凹槽(5)的内径与分流支管(43)的半径相同。

3.根据权利要求2所述的一种电池组件封装结构及电池组件,其特征在于:所述分流支管(43)呈蛇形分布。

4.根据权利要求3所述的一种电池组件封装结构及电池组件,其特征在于:所述固定装置(33)有围合设于封装单元上的矩形框条(6)、一体连接设于矩形框条(6)长边的U形框条(7)、一体连接于矩形框条(6)短边的固定框条(8),所述U型框条(7)罩设于封装单元(3)的底部,所述固定框条(8)呈L形,且封装单元(3)通过固定框条(8)与箱盖(2)固定连接。

5.根据权利要求1至4任一所述的一种电池组件封装结构及电池组件,其特征在于:相邻所述封装单元(3)之间还设有绝热隔板(9),所述绝热隔板(9)采用聚氨酯PU、聚乙烯PE、乙烯-乙酸乙烯共聚物EVA或氯丁橡胶CR类中任意一种发泡材料。
