专利号: 202010697037X
申请人: 乐清市泰博恒电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

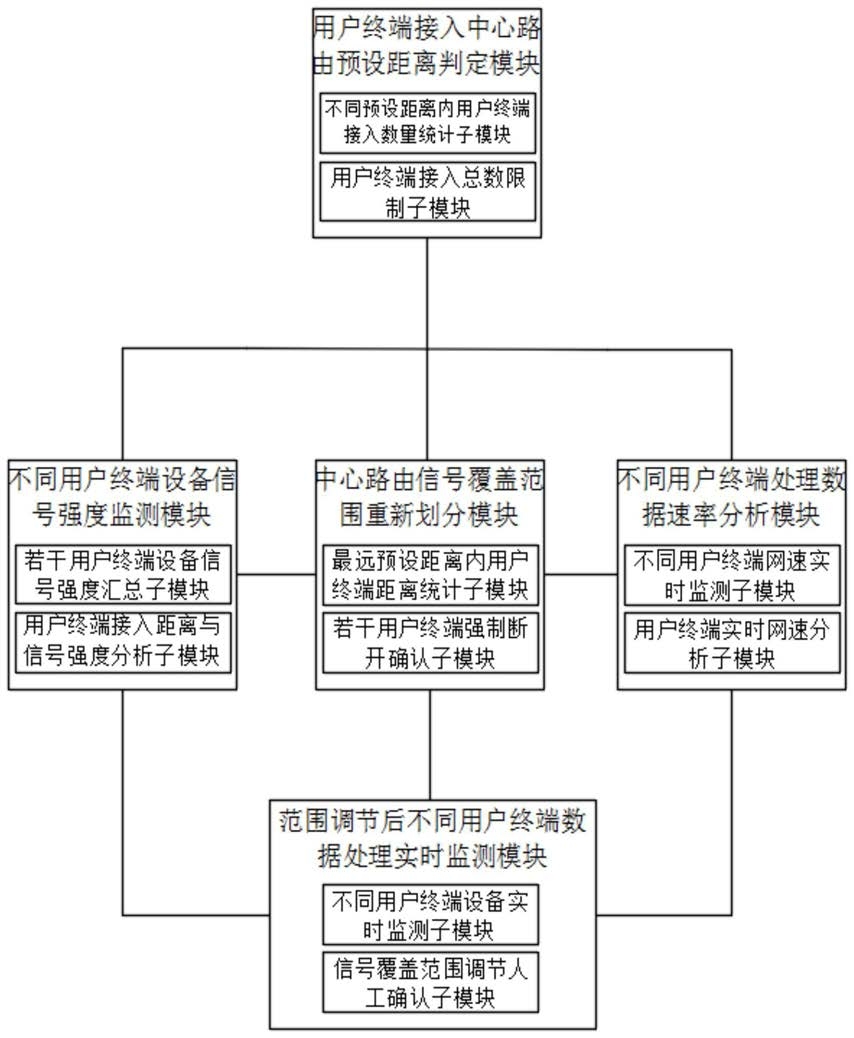

1.一种基于用户设备的信号覆盖范围调节系统,其特征在于:所述系统包括用户终端接入中心路由预设距离判定模块、不同用户终端设备信号强度监测模块、不同用户终端处理数据速率分析模块、中心路由信号覆盖范围重新划分模块和范围调节后不同用户终端数据处理实时监测模块,其中,用户终端接入中心路由预设距离判定模块分别和不同用户终端设备信号强度监测模块、不同用户终端处理数据速率分析模块、中心路由信号覆盖范围重新划分模块通过内网连接,不同用户终端设备信号强度监测模块、不同用户终端处理数据速率分析模块分别和中心路由信号覆盖范围重新划分模块和范围调节后不同用户终端数据处理实时监测模块通过内网连接,中心路由信号覆盖范围重新划分模块和范围调节后不同用户终端数据处理实时监测模块通过内网连接;

所述用户终端接入中心路由预设距离判定模块用于对接入中心路由的用户终端距离进行划分不同的等级,统计接入中心路由的用户终端数量,不同用户终端设备信号强度监测模块用于监测不同用户终端的信号强度进行分析,不同用户终端处理数据速率分析模块用于监测不同用户终端的数据处理速率,根据每一用户终端的数据处理速率进行分析,中心路由信号覆盖范围重新划分模块用于根据不同用户终端的信号强度和数据处理速率调节信号覆盖范围,范围调节后不同用户终端数据处理实时监测模块用于对信号覆盖范围调节后的用户终端的信号强度和数据处理速率进行监测,确认用户终端是否接入中心路由;

所述用户终端接入中心路由预设距离判定模块包括不同预设距离内用户终端接入数量统计子模块和用户终端接入总数限制子模块,用户终端接入中心路由预设距离判定模块用于对中心路由的信号覆盖范围进行监测,测量以中心路由为中心,以最远信号接收点为半径的信号覆盖范围,监测中心路由到最远信号接收点的距离;

设定距离长度为L0,设定第一预设距离为 当前以中心路由为中心,设定第一信号覆盖范围为Sn,根据公式:

设定第二预设距离为 当前以中心路由为中心,设定第二信号覆盖范围为Sm,根据公式:

设定第三预设距离为L0,当前以中心路由为中心,设定第三信号覆盖范围为Sx,根据公式:

计算得出当前不同预设距离的等级判定,将当前不同预设距离的等级判定发送至不同预设距离内用户终端接入数量统计子模块和用户终端接入总数限制子模块;

所述不同用户终端设备信号强度监测模块包括若干用户终端设备信号强度汇总子模块和用户终端接入距离与信号强度分析子模块,若干用户终端设备信号强度汇总子模块用于对接入中心路由的用户终端设备的信号强度进行监测,将监测的数据发送给用户终端接入距离与信号强度分析子模块,用户终端接入距离与信号强度分析子模块用于对当前信号强度小于等于-85dBm的用户终端设备进行提取,分别统计提取出的用户终端与中心路由的距离,其中,中心路由到最远信号接收点的距离长度为L0,设定提取出的用户终端与中心路由的距离为Li,当 对当前满足上述条件的用户终端进行强制断开连接,将断开连接的用户终端进行标记,发送给中心路由信号覆盖范围重新划分模块进行处理;

所述不同用户终端处理数据速率分析模块包括不同用户终端网速实时监测子模块和用户终端实时网速分析子模块,不同用户终端网速实时监测子模块用于监测接入中心路由的用户终端的网速,对不同接入中心路由的网速进行汇总后发送至用户终端实时网速分析子模块,用户终端实时网速分析子模块用于筛选出当前第一信号覆盖范围内部的接入中心路由的用户终端设备,对当前用户终端的网速进行分析;

所述用户终端实时网速分析子模块用于对第一信号覆盖范围内部的接入中心路由的用户终端设备网速进行统计,设定第一信号覆盖范围内部的接入中心路由的用户终端设备网速为K1、K2、K3、…、Kn-1、Kn,单位为Kb/s,设定当前第一信号覆盖范围内部的接入中心路由的用户终端设备平均网速为 设定当前中心路由的额定网速为K0,当 判定当前网络网速正常,当中心路由网速正常时,中心路由只对最大用户终端接入数量进行限制;

当 判定当前网络网速异常,对第二信号覆盖范围、第三信号覆盖范围内接入中心路由的用户终端网速进行分别检测,筛选出网速小于等于K0*55%的用户终端设备,设定当前筛选出的用户终端网速按照从低到高进行排序,排序结果为KU1、KU2、KU3、…、KUn-1、KUn,单位:Kb/s,其中,KU1为当前接入中心路由的用户终端网速最小值,当KU1>K0*

10%,判定当前接入中心路由的用户终端网速可用,用户终端能够自行选择是否继续接入中心路由;

当KU1∈[K0*10%,K0*5%],中心路由对排序列表中其它用户终端进行检索,对当前满足上述条件的用户终端连续发送断开请求,直至检索出的用户终端网速不再满足上述条件;

当KU1<K0*5%,中心路由对排序列表中其它用户终端进行检索,对当前满足上述条件的用户终端进行强制断开连接,将断开连接的用户终端进行标记,发送给中心路由信号覆盖范围重新划分模块进行处理;

所述中心路由信号覆盖范围重新划分模块包括最远预设距离内用户终端距离统计子模块和若干用户终端强制断开确认子模块,最远预设距离内用户终端距离统计子模块用于重新统计当前接入中心路由的用户终端,监测当前接入中心路由最远距离的用户终端,设定当前接入中心路由的用户终端最远距离为LN,设置当前中心路由的信号覆盖范围是以LN为半径,其信号范围范围为LN2π,若干用户终端强制断开确认子模块用于获取用户终端接入距离与信号强度分析子模块和用户终端实时网速分析子模块标记的已断开连接的用户终端,当已断开连接的用户终端发送二次连接请求时,将该连接请求发送至范围调节后不同用户终端数据处理实时监测模块进行人工确认;

所述范围调节后不同用户终端数据处理实时监测模块包括不同用户终端设备实时监测子模块和信号覆盖范围调节人工确认子模块,不同用户终端设备实时监测子模块用于对当前接入中心路由的用户终端设备的信号强度和网速实时进行获取,将监测数据反馈给信号覆盖范围调节人工确认子模块,信号覆盖范围调节人工确认子模块根据当前用户终端设备的信号强度和网速判定是否同意已断开连接的用户终端的二次连接请求。

2.根据权利要求1所述的一种基于用户设备的信号覆盖范围调节系统,其特征在于:所述不同预设距离内用户终端接入数量统计子模块用于对不同预设距离的信号覆盖范围内用户终端数量进行统计,将第一信号覆盖范围、第二信号覆盖范围、第三信号覆盖范围内接入中心路由的用户终端分别进行统计后发送给用户终端接入总数限制子模块,用户终端接入总数限制子模块用于对中心路由的信号覆盖范围内部,接入中心路由的用户终端进行数量汇总,当前中心路由的最大接入数量为40,当接入中心路由的用户终端满足40个之后,该中心路由拒绝新用户终端进行接入。

3.一种基于用户设备的信号覆盖范围调节方法,其特征在于:S1:利用用户终端接入中心路由预设距离判定模块用于对接入中心路由的用户终端距离进行划分不同的等级,统计接入中心路由的用户终端数量;

S2:利用不同用户终端设备信号强度监测模块用于监测不同用户终端的信号强度进行分析;

S3:利用不同用户终端处理数据速率分析模块用于监测不同用户终端的数据处理速率,根据每一用户终端的数据处理速率进行分析;

S4:利用中心路由信号覆盖范围重新划分模块用于根据不同用户终端的信号强度和数据处理速率调节信号覆盖范围;

S5:利用范围调节后不同用户终端数据处理实时监测模块用于对信号覆盖范围调节后的用户终端的信号强度和数据处理速率进行监测,确认用户终端是否接入中心路由;

所述调节方法还包括以下步骤:

S1-1:利用不同预设距离内用户终端接入数量统计子模块对不同预设距离的信号覆盖范围内用户终端数量进行统计,将第一信号覆盖范围、第二信号覆盖范围、第三信号覆盖范围内接入中心路由的用户终端分别进行统计后发送给用户终端接入总数限制子模块,用户终端接入总数限制子模块对中心路由的信号覆盖范围内部,接入中心路由的用户终端进行数量汇总,当前中心路由的最大接入数量为40,当接入中心路由的用户终端满足40个之后,该中心路由拒绝新用户终端进行接入;

S2-1:利用若干用户终端设备信号强度汇总子模块对接入中心路由的用户终端设备的信号强度进行监测,将监测的数据发送给用户终端接入距离与信号强度分析子模块,用户终端接入距离与信号强度分析子模块对当前信号强度小于等于-85dBm的用户终端设备进行提取,分别统计提取出的用户终端与中心路由的距离,其中,中心路由到最远信号接收点的距离长度为L0,设定提取出的用户终端与中心路由的距离为Li,当 对当前满足上述条件的用户终端进行强制断开连接,将断开连接的用户终端进行标记,发送给中心路由信号覆盖范围重新划分模块进行处理;

S3-1:利用不同用户终端网速实时监测子模块监测接入中心路由的用户终端的网速,对不同接入中心路由的网速进行汇总后发送至用户终端实时网速分析子模块,用户终端实时网速分析子模块筛选出当前第一信号覆盖范围内部的接入中心路由的用户终端设备,对当前用户终端的网速进行分析;

S4-1:利用最远预设距离内用户终端距离统计子模块重新统计当前接入中心路由的用户终端,监测当前接入中心路由最远距离的用户终端,设定当前接入中心路由的用户终端最远距离为LN,设置当前中心路由的信号覆盖范围是以LN为半径,其信号范围范围为LN2π,若干用户终端强制断开确认子模块获取用户终端接入距离与信号强度分析子模块和用户终端实时网速分析子模块标记的已断开连接的用户终端,当已断开连接的用户终端发送二次连接请求时,将该连接请求发送至范围调节后不同用户终端数据处理实时监测模块进行人工确认;

设定距离长度为L0,设定第一预设距离为 当前以中心路由为中心,设定第一信号覆盖范围为Sn,根据公式:

设定第二预设距离为 当前以中心路由为中心,设定第二信号覆盖范围为Sm,根据公式:

设定第三预设距离为L0,当前以中心路由为中心,设定第三信号覆盖范围为Sx,根据公式:

所述用户终端实时网速分析子模块用于对第一信号覆盖范围内部的接入中心路由的用户终端设备网速进行统计,设定第一信号覆盖范围内部的接入中心路由的用户终端设备网速为K1、K2、K3、…、Kn-1、Kn,单位:Kb/s,设定当前第一信号覆盖范围内部的接入中心路由的用户终端设备平均网速为 设定当前中心路由的额定网速为K0,当 判定当前网络网速正常,当中心路由网速正常时,中心路由只对最大用户终端接入数量进行限制;

当 判定当前网络网速异常,对第二信号覆盖范围、第三信号覆盖范围内接入中心路由的用户终端网速进行分别检测,筛选出网速小于等于K0*55%的用户终端设备,设定当前筛选出的用户终端网速按照从低到高进行排序,排序结果为KU1、KU2、KU3、…、KUn-1、KUn,单位:Kb/s,其中,KU1为当前接入中心路由的用户终端网速最小值,当KU1>K0*

10%,判定当前接入中心路由的用户终端网速可用,用户终端能够自行选择是否继续接入中心路由;

当KUn∈[K0*10%,K0*5%],中心路由对排序列表中其它用户终端进行检索,对当前满足上述条件的用户终端连续发送断开请求,直至检索出的用户终端网速不再满足上述条件;

当KU1<K0*5%,中心路由对排序列表中其它用户终端进行检索,对当前满足上述条件的用户终端进行强制断开连接,将断开连接的用户终端进行标记,发送给中心路由信号覆盖范围重新划分模块进行处理;

S5-1:利用不同用户终端设备实时监测子模块对当前接入中心路由的用户终端设备的信号强度和网速实时进行获取,将监测数据反馈给信号覆盖范围调节人工确认子模块,信号覆盖范围调节人工确认子模块根据当前用户终端设备的信号强度和网速判定是否同意已断开连接的用户终端的二次连接请求。
