专利号: 2020106720374
申请人: 泉州台商投资区明云机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

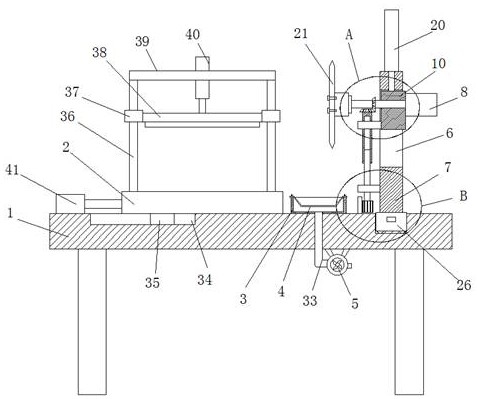

1.一种切割齐平的箱包拉杆切割装置,包括工作板(1),工作板(1)的顶部滑动安装有放置板(2),其特征在于,所述放置板(2)的顶部固定安装有四个导柱(36),四个导柱(36)上均滑动安装有同一个挤压板(38),四个导柱(36)的顶部均固定安装有同一个顶板(39),顶板(39)的上内嵌有液压气缸(40),液压气缸(40)的输出轴与挤压板(38)的顶部固定连接,工作板(1)的顶部设置有灰尘收集结构,工作板(1)的顶部滑动安装有支撑板(7),支撑板(7)上开设有矩形孔(6),矩形孔(6)内滑动安装有矩形块(10),矩形块(10)的一侧固定连接有电机(8),电机(8)的输出轴上固定安装有驱动轴(9),驱动轴(9)与矩形块(10)转动连接,驱动轴(9)的一端固定安装有单向结构,单向结构上固定连接有切割刀(21),支撑板(7)的顶部固定连接有电动推杆(20),电动推杆(20)的输出轴与矩形块(10)的顶部固定连接,矩形块(10)的一侧转动安装有套管(18),套管(18)与驱动轴(9)相适配,套管(18)的底部滑动连接有垂直轴(28),垂直轴(28)为多边结构,垂直轴(28)与支撑板(7)转动连接,垂直轴(28)的底端固定安装有齿轮(29),工作板(1)的顶部固定安装有齿条(30),齿轮(29)与齿条(30)啮合。

2.根据权利要求1所述的一种切割齐平的箱包拉杆切割装置,其特征在于,所述单向结构包括刀盘(11)、圆板(12)、多个斜边块(14)和多个弹簧(15),圆板(12)固定安装在驱动轴(9)的一端,刀盘(11)的一侧开设有圆槽(13),圆板(12)与圆槽(13)转动连接,圆板(12)的外侧均匀开设有多个弹力槽,多个斜边块(14)分别与多个弹力槽滑动连接,弹簧(15)固定安装在斜边块(14)与弹力槽之间,圆槽(13)的内壁上均匀开设有多个斜边槽(16),斜边块(14)与斜边槽(16)单向卡接,切割刀(21)与刀盘(11)固定连接。

3.根据权利要求1所述的一种切割齐平的箱包拉杆切割装置,其特征在于,所述灰尘收集结构包括收集盒(3)、过滤网(4)、气泵(5)和连接管(33),收集盒(3)固定连接在工作板(1)的顶部,过滤网(4)与收集盒(3)活动连接,气泵(5)固定连接在工作板(1)的底部,连接管(33)设置在收集盒(3)与气泵(5)之间。

4.根据权利要求2所述的一种切割齐平的箱包拉杆切割装置,其特征在于,所述收集盒(3)的顶部固定安装有多个定位杆(32),过滤网(4)的外侧固定安装有边框(31),边框(31)滑动安装在多个定位杆(32)的外侧。

5.根据权利要求1所述的一种切割齐平的箱包拉杆切割装置,其特征在于,所述工作板(1)的顶部开设有滑动槽(24),滑动槽(24)内滑动安装有滑动块(26),滑动块(26)的顶部与支撑板(7)的底部固定安装,滑动块(26)的底部内嵌有多个滚珠(25),滚珠(25)与滑动槽(24)的底部内壁滑动连接。

6.根据权利要求5所述的一种切割齐平的箱包拉杆切割装置,其特征在于,所述滑动槽(24)内固定安装有方形条(27),滑动块(26)与方形条(27)滑动连接。

7.根据权利要求1所述的一种切割齐平的箱包拉杆切割装置,其特征在于,所述套管(18)的顶部固定安装有第一锥齿轮(17),驱动轴(9)的外侧固定安装有第二锥齿轮(19),第一锥齿轮(17)与第二锥齿轮(19)啮合。

8.根据权利要求1所述的一种切割齐平的箱包拉杆切割装置,其特征在于,所述矩形块(10)的两侧均开设有直线槽(23),矩形孔(6)的两侧内壁上均固定安装有直线条(22),两个直线条(22)分别与两个直线槽(23)滑动连接。

9.根据权利要求1所述的一种切割齐平的箱包拉杆切割装置,其特征在于,所述工作板(1)的顶部开设有导向槽(34),导向槽(34)内滑动安装有导向块(35),导向块(35)与放置板(2)的底部固定安装,工作板(1)的顶部固定连接有推杆电机(41),推杆电机(41)的输出轴与放置板(2)的一侧固定连接。

10.根据权利要求1所述的一种切割齐平的箱包拉杆切割装置,其特征在于,四个导柱(36)的外侧均滑动安装有导块(37),四个导块(37)均与挤压板(38)固定连接,挤压板(38)的底部固定安装有缓冲垫。
