专利号: 2020106657934
申请人: 苏州维斯勒姆智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

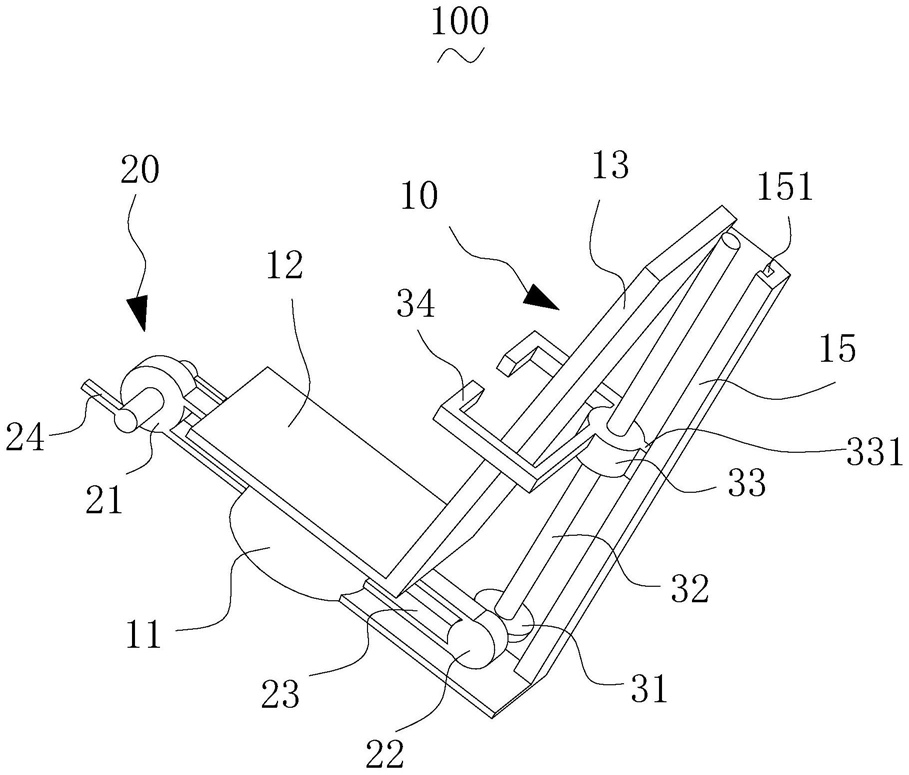

1.一种间歇性腰椎牵引器材,其特征在于,包括座椅、驱动组件与牵引组件,所述座椅包括支撑体、坐垫与靠垫,所述坐垫转动地设置于所述支撑体上,所述靠垫转动地设置于所述坐垫的一侧,所述驱动组件包括驱动链轮、从动链轮、链条与踏板结构,所述驱动链轮与所述从动链轮相互间隔地设置于所述支撑体上,所述链条套设于所述驱动链轮与所述从动链轮上,所述踏板结构设置于所述驱动链轮上,所述牵引组件包括第一锥齿轮、第二锥齿轮、丝杆、套筒与牵引件,所述第一锥齿轮同轴设置于所述从动链轮上,所述第二锥齿轮与所述第一锥齿轮垂直啮合,所述丝杆固定穿设于所述第二锥齿轮中,所述套筒螺合于所述丝杆上,所述牵引件连接于所述套筒上,所述丝杆上设置有多个螺纹段,相邻两个所述螺纹段之间为光杆段;

所述踏板结构包括联动架与两个踏板,所述联动架固定穿设于所述驱动链轮中,所述两个踏板分别设置于所述驱动链轮的相对两侧;

所述套筒上设置有颈部组件,所述颈部组件包括牵引杆与牵引环,所述牵引杆设置于所述套筒上,所述牵引环设置于所述牵引杆的顶部,所述牵引环的一侧形成有进入开口,所述进入开口用于供患者的颈部套入所述牵引环中,所述牵引杆相对所述丝杆倾斜设置,其朝向所述靠垫的一侧倾斜,所述牵引环所在的平面相对所述牵引杆的延伸方向垂直,所述牵引环转动地设置于所述牵引杆上,所述牵引环通过旋转组件转动地设置于所述牵引杆的顶部,所述旋转组件包括旋转筒、弹性件与插入杆,所述旋转筒转动设置于所述牵引杆上,所述旋转筒的端部设置操作环,所述旋转筒的中轴线处于所述操作环所在的平面上,所述旋转筒的周面上设置有多个插入孔,所述多个插入孔围绕所述旋转筒周缘设置,所述插入杆固定于所述牵引环上,所述弹性件的相对两端分别连接所述牵引环与所述牵引杆,从而将拉动所述牵引环向所述牵引杆移动,所述旋转筒的一侧凸设有多个定杆,所述多个定杆围绕所述旋转筒设置,所述牵引杆的一侧设置有定槽,其中一个所述定杆卡入所述定槽中,从而实现对所述旋转筒的定位,所述多个定杆的数目为12个,所述插入孔为24个,所述多个定杆与所述多个插入孔相互错位,所述弹性件包括两个弹力拉持条,所述两个弹力拉持条分别连接于所述牵引杆的相对两侧,每个弹力拉持条的相对两端分别连接所述牵引杆与所述牵引环,所述旋转筒远离所述操作环的一端还设置有回位弹簧,所述回位弹簧的相对两端分别连接所述旋转筒与所述牵引杆,所述旋转筒的旋转轴线与所述牵引杆的长度方向垂直。
