专利号: 2020106514127
申请人: 山东卓辰科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

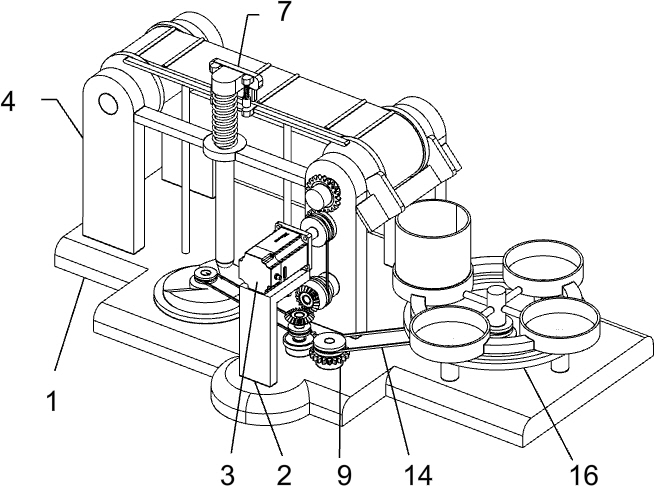

1.一种袋装洗衣粉封口打包装置,其特征在于,包括有:底座(1),所述底座(1)用于支撑整个设备;

安装板(2),所述安装板(2)固定连接在所述底座(1)上一侧;

伺服电机(3),所述伺服电机(3)的机体安装在所述安装板(2)顶部;

传输机构(4),所述传输机构(4)设置在所述伺服电机(3)的输出轴上;

支撑架(5),所述支撑架(5)固定连接在所述底座(1)顶部一侧,所述支撑架(5)上部位于所述传输机构(4)前侧;

承重块(6),所述承重块(6)对称设置在所述支撑架(5)上;

封口机构(7),所述封口机构(7)设置在所述底座(1)上一侧。

2.如权利要求1所述的一种袋装洗衣粉封口打包装置,其特征在于,传输机构(4)包括有:第一半齿轮(40),所述第一半齿轮(40)设置在所述伺服电机(3)的输出轴上;

第一安装座(41),所述第一安装座(41)对称设置在所述底座(1)顶部中间;

第二安装座(42),所述第二安装座(42)对称设置在所述底座(1)顶部一端;

第一转轴(43),所述第一转轴(43)转动式设置在所述第一安装座(41)之间;

第二转轴(44),所述第二转轴(44)转动式设置在所述第二安装座(42)之间;

第一传输轮(45),所述第一传输轮(45)设置在所述第一转轴(43)上;

第二传输轮(46),所述第二传输轮(46)设置在所述第二转轴(44)上;

传输带(47),所述传输带(47)绕在所述第一传输轮(45)和所述第二传输轮(46)上;

固定杆(48),所述固定杆(48)均匀间隔通过螺栓连接在所述传输带(47)上,所述固定杆(48)的数量至少为5对;

第一齿轮(49),所述第一齿轮(49)设置在所述第一转轴(43)一侧,所述第一齿轮(49)与所述第一半齿轮(40)配合;

挡板(410),所述挡板(410)固定连接在所述第一安装座(41)之间,所述挡板(410)位于所述传输带(47)下方。

3.如权利要求2所述的一种袋装洗衣粉封口打包装置,其特征在于,封口机构(7)包括有:第一轴承座(70),所述第一轴承座(70)安装在所述前侧的第一安装座(41)外侧下部;

第三转轴(71),所述第三转轴(71)转动式设置在所述第一轴承座(70)内;

第一皮带传送组件(72),所述第一皮带传送组件(72)连接在所述第三转轴(71)上,所述第一皮带传送组件(72)上端与所述伺服电机(3)的输出轴连接;

第一锥齿轮(73),所述第一锥齿轮(73)焊接在所述第三转轴(71)外端;

第二轴承座(74),所述第二轴承座(74)安装在所述底座(1)顶部中间;

第四转轴(75),所述第四转轴(75)转动式设置在所述第二轴承座(74)内;

第二锥齿轮(76),所述第二锥齿轮(76)焊接在所述第四转轴(75)顶端,所述第二锥齿轮(76)与所述第一锥齿轮(73)啮合;

转动座(77),所述转动座(77)安装在所述底座(1)顶部一侧,所述转动座(77)位于所述第一安装座(41)和所述第二安装座(42)之间;

凸轮(78),所述凸轮(78)转动式设置在所述转动座(77)顶部;

第二皮带传送组件(79),所述第二皮带传送组件(79)连接在所述凸轮(78)顶部中间,所述第二皮带传送组件(79)一端与所述第四转轴(75)连接;

滑套(710),所述滑套(710)设置在前侧的所述第一安装座(41)和所述第二安装座(42)上部之间;

第一滑杆(711),所述第一滑杆(711)滑动式设置在所述滑套(710)内,所述第一滑杆(711)底端与所述凸轮(78)配合接触;

封口机本体(712),所述封口机本体(712)安装在所述第一滑杆(711)顶部;

第一弹簧(713),所述第一弹簧(713)套装在所述第一滑杆(711)上部,所述第一弹簧(713)上端与所述第一滑杆(711)连接,所述第一弹簧(713)下端与所述滑套(710)连接。

4.如权利要求3所述的一种袋装洗衣粉封口打包装置,其特征在于,还包括有:第二半齿轮(8),所述第二半齿轮(8)焊接在所述第四转轴(75)下部;

第三轴承座(9),所述第三轴承座(9)安装在所述底座(1)顶部一侧,所述第三轴承座(9)与所述第二轴承座(74)相邻;

第五转轴(10),所述第五转轴(10)转动式设置在所述第三轴承座(9)内;

第二齿轮(11),所述第二齿轮(11)焊接在所述第五转轴(10)上,所述第二齿轮(11)与所述第二半齿轮(8)配合;

第五轴承座(12),所述第五轴承座(12)安装在所述底座(1)顶部靠近所述挡板(410)的一侧;

第六转轴(13),所述第六转轴(13)转动式设置在所述第五轴承座(12)内;

第三皮带传送组件(14),所述第三皮带传送组件(14)设置在所述第五转轴(10)上部,所述第三皮带传送组件(14)一端与所述第六转轴(13)连接;

放置框(15),所述放置框(15)通过螺栓连接在所述第六转轴(13)上部;

环形滑轨(16),所述环形滑轨(16)设置在所述底座(1)顶部一侧,所述环形滑轨(16)与所述放置框(15)滑动式连接。

5.如权利要求4所述的一种袋装洗衣粉封口打包装置,其特征在于,还包括有:第二滑杆(17),所述第二滑杆(17)对称设置在所述封口机本体(712)外侧;

按压块(18),所述按压块(18)滑动式设置在所述第二滑杆(17)上;

第二弹簧(19),所述第二弹簧(19)套装在所述第二滑杆(17)上,所述第二弹簧(19)上端均与所述第二滑杆(17)连接,所述第二弹簧(19)下端均与所述按压块(18)连接。
