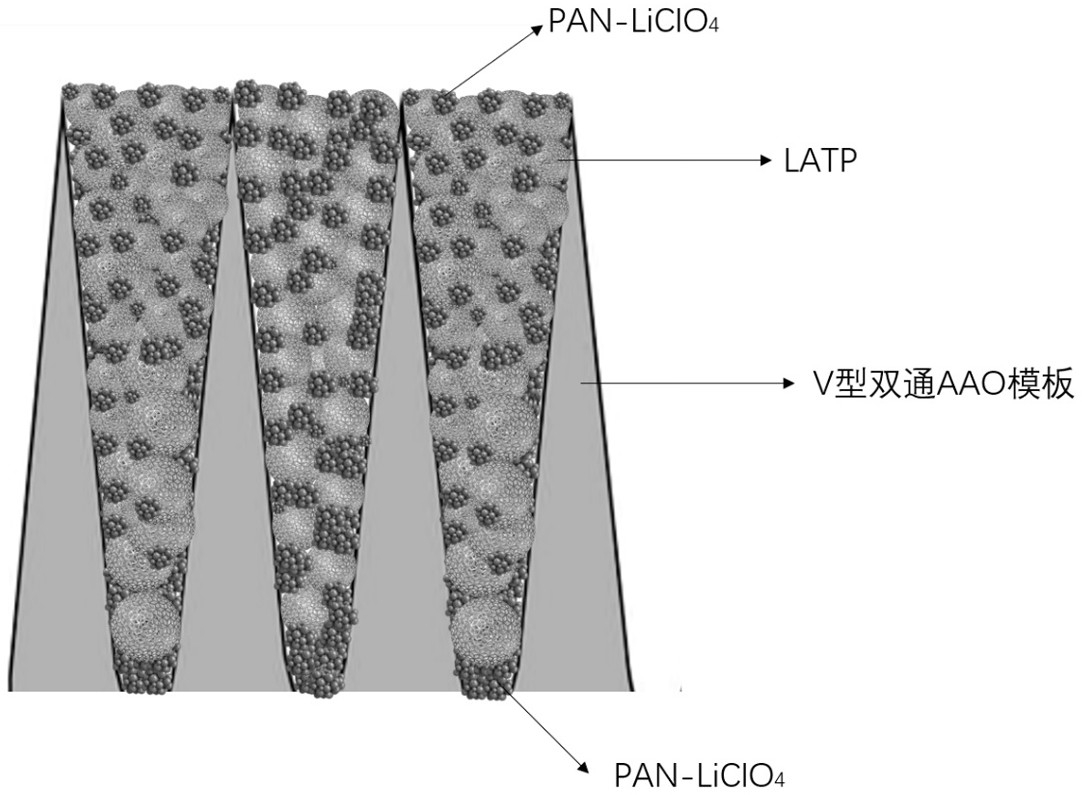

1.一种以V型AAO模板为骨架的全固态复合电解质，所述全固态复合电解质为无机‑有机复合固态电解质，其特征在于，V型AAO模板为双通AAO模板，其孔道为锥形，上端开口孔径大、下端下口孔径小，无机‑有机复合固态电解质填充满所述孔道，AAO模板的孔径尺寸与无机固态电解质颗粒的尺寸关系满足使无机固态电解质颗粒被限制在V型AAO模板的宽口端，有机固态电解质填充满V型AAO模板的窄口端，无机固态电解质为LATP，所述有机固态电解质为PAN‑LiClO4，其中PAN Mn＝150000。

2.根据权利要求1所述的一种以V型AAO模板为骨架的全固态复合电解质，其特征在于，所述V型AAO模板上端开口孔径200‑400nm，下端孔径20‑40nm，孔深500‑4000nm。

3.根据权利要求1所述的一种以V型AAO模板为骨架的全固态复合电解质，其特征在于，所述无机固态电解质LATP颗粒的粒径d满足40nm＜d＜200nm。

4.根据权利要求1所述的一种以V型AAO模板为骨架的全固态复合电解质，其特征在于，所述有机固态电解质为PAN‑LiClO4的颗粒尺寸d1满足d1＜40nm。

5.根据权利要求4所述的一种以V型AAO模板为骨架的全固态复合电解质，其特征在于，所述有机固态电解质为PAN‑LiClO4的颗粒尺寸d1满足d1≤20nm。

6.一种锂离子电池，其特征在于，以V型AAO模板为骨架的全固态复合电解质，所述全固态复合电解质为无机‑有机复合固态电解质，其特征在于V型AAO模板为双通AAO模板，其孔道为锥形，上端开口孔径大、下端下口孔径小，无机‑有机复合固态电解质填充满所述孔道，AAO模板的孔径尺寸与无机固态电解质颗粒的尺寸关系满足使无机固态电解质颗粒被限制在V型AAO模板的宽口端，有机固态电解质填充满V型AAO模板的窄口端，所述窄口端与锂金属负极接触，所述宽口端与正极接触，无机固态电解质为LATP。

7.根据权利要求6所述的一种锂离子电池，其特征在于，在V型AAO模板的窄口端上设置一层有机固态电解质层，有机固态电解质层将均匀、紧密地粘结于锂金属电极表面，并形成具有韧性的SEI膜，将LATP固态电解质与锂金属负极隔离开，获得稳定的电极/电解质界面。

8.根据权利要求7所述的一种锂离子电池，其特征在于，在V型AAO模板的宽口端上设置一层有机固态电解质层。
