专利号: 2020106449791
申请人: 保定程飞智能科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

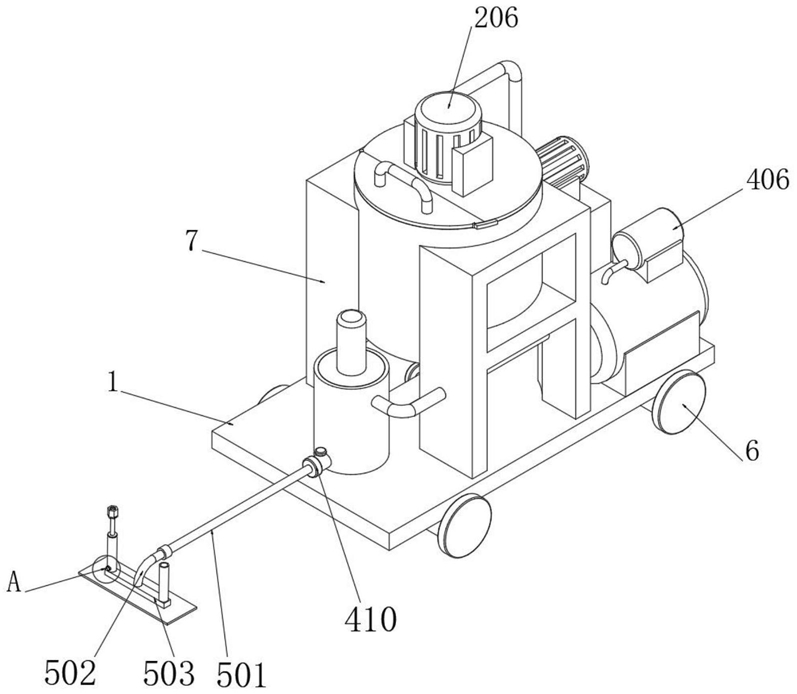

1.一种全自动多功能刮腻子机,包括支撑板(1),其特征在于:所述支撑板(1)顶端安装有出料管(8),所述出料管(8)底端安装有螺杆泵(3),所述螺杆泵(3)通过螺栓安装于支撑板(1)顶端,所述出料管(8)一侧安装有送料组件(4);

所述送料组件(4)包括送料管(401)、压力桶(402)、气缸(403)、输气管(404)、储气罐(405)、高压气泵(406)、第一限制阀(407)、排料管(408)、第二限制阀(409)、连接头(410)和推板(411);

所述出料管(8)一侧靠近螺杆泵(3)位置处贯穿安装有送料管(401),所述送料管(401)远离出料管(8)的一端贯穿安装于压力桶(402)一侧,所述压力桶(402)内侧嵌入安装有气缸(403),所述气缸(403)输入端通过转接头与输气管(404)相连接,所述输气管(404)远离气缸(403)的一端通过转接头与储气罐(405)输出端相连接,所述储气罐(405)顶端通过螺栓安装有高压气泵(406),所述高压气泵(406)输出端通过管道与储气罐(405)输入端相连接,所述送料管(401)一侧嵌入安装有第一限制阀(407),所述气缸(403)底端焊接有推板(411);

所述压力桶(402)远离送料管(401)的一侧贯穿安装有排料管(408),所述排料管(408)一侧靠近压力桶(402)位置处嵌入安装有第二限制阀(409),所述排料管(408)远离压力桶(402)的一端套接有连接头(410),所述螺杆泵(3)和高压气泵(406)输入端与外部电源输出端电性连接。

2.根据权利要求1所述的一种全自动多功能刮腻子机,其特征在于,所述螺杆泵(3)输出端嵌入安装于出料管(8)内侧,所述出料管(8)内径与送料管(401)内径相等,所述送料管(401)内径与排料管(408)内径相等。

3.根据权利要求1所述的一种全自动多功能刮腻子机,其特征在于,所述气缸(403)输入端内径与输气管(404)内径相等,所述储气罐(405)通过螺栓安装于支撑板(1)顶端,所述压力桶(402)焊接于支撑板(1)顶端。

4.根据权利要求1所述的一种全自动多功能刮腻子机,其特征在于,所述支撑板(1)顶端安装有绞料组件(2);

所述绞料组件(2)包括水箱(201)、增压水泵(202)、输水管(203)、搅拌桶(204)、进水管(205)、搅拌电机(206)、搅拌杆(207)、搅拌扇叶(208)、进料口(209)、半圆盖板(210)和拉手(211);

所述支撑板(1)顶端一侧焊接有水箱(201),所述水箱(201)顶端通过螺栓安装有增压水泵(202),所述增压水泵(202)输出端通过转接头与输水管(203)相连接,所述输水管(203)一端贯穿安装于水箱(201)顶端,所述输水管(203)另一端贯穿安装于搅拌桶(204)顶端,所述水箱(201)顶端远离输水管(203)位置处贯穿安装有进水管(205);

所述搅拌桶(204)顶端中部通过螺栓安装有搅拌电机(206),所述搅拌电机(206)输出端焊接有搅拌杆(207),所述搅拌杆(207)一侧焊接有若干搅拌扇叶(208),所述搅拌杆(207)嵌入安装于搅拌桶(204)内侧,所述搅拌桶(204)顶端开设有进料口(209),所述搅拌桶(204)顶端位于进料口(209)位置处铰接安装有半圆盖板(210),所述半圆盖板(210)顶端焊接有拉手(211),所述搅拌桶(204)底端贯穿安装有出料管(8),所述增压水泵(202)和搅拌电机(206)输入端与外部电源输出端电性连接。

5.根据权利要求4所述的一种全自动多功能刮腻子机,其特征在于,所述增压水泵(202)输出端内径与输水管(203)内径相等,所述进水管(205)内径大于输水管(203)内径。

6.根据权利要求4所述的一种全自动多功能刮腻子机,其特征在于,所述半圆盖板(210)长度和宽度分别与进料口(209)长度和宽度相等、半圆盖板(210)通过锁扣与搅拌桶(204)相连接。

7.根据权利要求1所述的一种全自动多功能刮腻子机,其特征在于,所述连接头(410)一端安装有刮墙组件(5);

所述刮墙组件(5)包括输送管(501)、接入头(502)、安装盒(503)、第一支撑筒(504)、第二支撑筒(505)、电线转接头(506)、控制开关(507)、刮板(508)和出料孔(509);

所述连接头(410)一端嵌入安装有输送管(501),所述输送管(501)一端套接与接入头(502)输入端,所述接入头(502)输出端贯穿安装于安装盒(503)内侧,所述安装盒(503)顶端一侧焊接有第一支撑筒(504),所述安装盒(503)顶端远离第一支撑筒(504)位置处焊接有第二支撑筒(505),所述第二支撑筒(505)顶端贯穿安装有电线转接头(506),所述第二支撑筒(505)一侧靠近安装盒(503)位置处嵌入安装有控制开关(507),所述安装盒(503)底端焊接有刮板(508),所述刮板(508)远离安装盒(503)的一侧开设有出料孔(509),所述控制开关(507)输入端与电线转接头(506)输出端电性连接,所述电线转接头(506)输入端与外部电源输出端电性连接。

8.根据权利要求7所述的一种全自动多功能刮腻子机,其特征在于,所述接入头(502)输出端与出料孔(509)输入端相连接,所述第一支撑筒(504)直径和高度分别与第二支撑筒(505)直径和高度相等,所述第二支撑筒(505)位于控制开关(507)位置处开设有放置孔。

9.根据权利要求1所述的一种全自动多功能刮腻子机,其特征在于,所述支撑板(1)底端两侧均对称安装有定向轮(6),所述支撑板(1)顶端位于搅拌桶(204)两侧位置处均焊接有支撑架(7)。

10.根据权利要求9所述的一种全自动多功能刮腻子机,其特征在于,所述支撑架(7)与搅拌桶(204)焊接连接、两个支撑架(7)相对的一面的直径与搅拌桶(204)外径相等。
