专利号: 2020106429641
申请人: 陈蓉
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

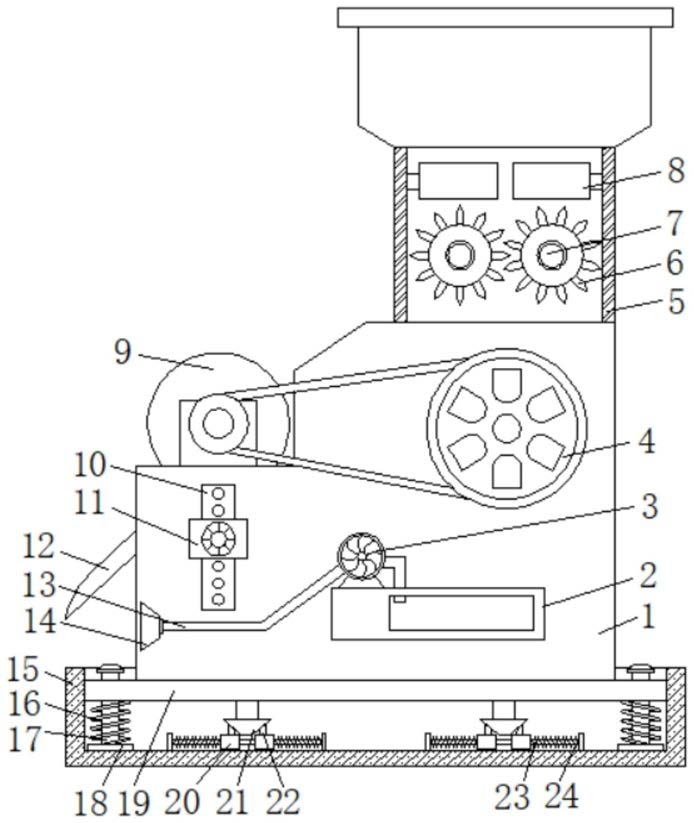

1.一种高速滚刀式皮辊轧花机,包括机体(1),其特征在于:所述机体(1)的顶面固定连接有进料箱(5),且进料箱(5)背面的左侧固定连接有电机(31),且电机(31)的输出轴上固定套接有主齿轮(32),所述电机(31)的输出端延伸至进料箱(5)的内腔且固定连接有碾压筒(6),且碾压筒(6)的数量为两个,所述进料箱(5)内腔的右侧活动套接有传动杆(7),且传动杆(7)上固定套接有碾压筒(6),所述传动杆(7)的一端延伸至进料箱(5)的背面且固定连接有副齿轮(33),所述机体(1)的正面固定安装有驱动总成(4),所述机体(1)的左侧固定连接有皮辊(9),且皮辊(9)与驱动总成(4)传动连接;

所述皮辊(9)的一端固定连接有位于机体(1)背面的主动轮(30),且主动轮(30)上活动套接有皮带(29),所述机体(1)的左侧活动连接有位于皮辊(9)下方的滚刀(25),且滚刀(25)的一端延伸至机体(1)的背面且固定连接有从动轮(28),所述主动轮(30)通过皮带(29)与从动轮(28)传动连接,所述机体(1)的正面和背面均固定连接有定位块(11),且定位块(11)的侧面固定连接有螺丝(26),所述螺丝(26)的内部螺旋套接有螺杆(27),所述定位块(11)的内部活动套接有伸缩条(10),且伸缩条(10)的侧面与滚刀(25)的一端固定连接,所述螺杆(27)的一端贯穿定位块(11)且延伸至伸缩条(10)的内部,所述机体(1)的左侧固定连接有出料板(12);

所述机体(1)的底面固定连接有缓冲板(19),且缓冲板(19)的外部活动套接有底座(15),所述底座(15)内腔底面的中部固定连接有导轨(23),且导轨(23)上活动套接有滑块(20),所述滑块(20)的侧面固定连接有弹簧(24),且弹簧(24)的一端固定连接在导轨(23)上,所述滑块(20)的顶面固定连接有受力块(22),所述缓冲板(19)的底面固定连接有推块(21),且推块(21)与缓冲板(19)滑动连接,所述缓冲板(19)底面的两侧均固定连接有弹性件(16),且弹性件(16)的一端固定连接有限位板(18),所述限位板(18)固定连接在底座(15)内腔的底面,所述限位板(18)的顶面固定连接有直杆(17),且直杆(17)的一端延伸至缓冲板(19)的上方;

所述副齿轮(33)上开设有与主齿轮(32)相适配的啮齿,所述副齿轮(33)与主齿轮(32)相互啮合;

所述进料箱(5)内腔的两侧均固定连接有位于碾压筒(6)上方的筛板(8),且两个筛板(8)相对于进料箱(5)的中心线左右对称;

所述伸缩条(10)上开设有与螺杆(27)相适配的螺孔,且螺孔与螺杆(27)为卡接关系;

所述从动轮(28)和主动轮(30)上均开设有与皮带(29)相适配的凹槽,且凹槽内设有防滑纹;

所述弹性件(16)活动套接在直杆(17)的外部,所述弹性件(16)的距离值与限位板(18)到缓冲板(19)的距离值相等;

使用时,首先根据需要的距离,旋动螺杆( 27) ,螺杆( 27) 与螺丝( 26) 螺旋作用,带动螺杆( 27) 移出伸缩条( 10) 的螺孔内,此时移动伸缩条( 10) 带动滚刀( 25) 移动,调节滚刀( 25) 与皮辊( 9) 的距离,而后反向转动螺杆( 27) 重新卡入螺孔内对伸缩条( 10) 固定即可,启动设备,从而进料箱( 5) 放入棉花,棉花首先经过筛板( 8) 初步筛分,而电机( 31) 带动主齿轮( 32) 转动,主齿轮( 32) 带动副齿轮( 33) 转动,主齿轮(

32) 和副齿轮( 33) 带动碾压筒( 6) 转动对棉花均匀输送,输送后的棉花进入机体( 1) 内加工,驱动总成( 4) 带动皮辊( 9) 转动,皮辊( 9) 带动主动轮( 30) 转动,主动轮(

30) 通过皮带( 29) 带动从动轮( 28) 转动,从动轮( 28) 带动滚刀( 25) 转动对棉花去子,加工后的棉花从出料板( 12) 排出,而吸尘罩( 14) 吸入灰尘进入导管( 13) 内,吸尘泵( 3) 将灰尘导入集尘槽( 2) 内收集,设备产生的震动力下压缓冲板( 19) ,缓冲板(

19) 带动推块( 21) 下移,推块( 21) 带动受力块( 22) 移动,受力块( 22) 带动滑块(

20) 移动,滑块( 20) 移动压缩弹簧( 24) 产生弹力,通过弹簧( 24) 的弹力对震动力进行缓冲,而缓冲板( 19) 下移也压缩弹性件( 16) ,弹性件( 16) 产生反弹力带动缓冲板( 19) 上移提高缓冲效果。

2.根据权利要求1所述的一种高速滚刀式皮辊轧花机,其特征在于:所述机体(1)的正面和背面均固定连接有集尘槽(2),且集尘槽(2)的顶面固定连接有吸尘泵(3),所述吸尘泵(3)的输出端固定连接在集尘槽(2)上,所述吸尘泵(3)的输入端固定连接有导管(13),且导管(13)的一端固定连接有吸尘罩(14)。
