1.CO2辅助制备纳米沸石咪唑骨架材料的方法，其特征在于：在ZIFs的合成过程中引入CO2气体，利用CO2气体的通入与撤除处理，使ZIFs在溶解再结晶的过程中发生结构转变，制备得到纳米沸石咪唑骨架材料，记为nano ZIFs；

所述CO2气体的通入与撤除处理包括如下步骤：

在金属盐与有机配体混合产生沉淀后，通入压力为1～50bar的CO2气体10～120min，然后撤除CO2气体，搅拌反应10～120min。

2.根据权利要求1所述的CO2辅助制备纳米沸石咪唑骨架材料的方法，其特征在于：包括如下步骤：(1)将金属盐溶解于醇类溶剂中，搅拌至完全溶解得到溶液A；将有机配体溶解于醇类溶剂中，并加入碱液，搅拌至完全溶解得到溶液B；将溶液A和溶液B混合，得到产生白色固体沉淀的浑浊液；

(2)向浑浊液中通入CO2气体，待浑浊液转变为澄清溶液；然后撤除CO2气体后进行搅拌，使澄清溶液逐渐产生乳白色的固体产物；离心回收固体产物，清洗、烘干得到nano ZIFs。

3.根据权利要求2所述的CO2辅助制备纳米沸石咪唑骨架材料的方法，其特征在于：所述金属盐为无水醋酸锌、二水合醋酸锌、无水硝酸锌、六水合硝酸锌、无水硫酸锌、七水合硫酸锌、无水醋酸钴、四水合醋酸钴、无水硝酸钴、六水合硝酸钴、无水硫酸钴、七水合硫酸钴中的一种或多种。

4.根据权利要求2所述的CO2辅助制备纳米沸石咪唑骨架材料的方法，其特征在于：所述醇类溶剂为甲醇、乙醇、乙二醇、正丙醇、异丙醇、丙二醇中的一种或多种。

5.根据权利要求2所述的CO2辅助制备纳米沸石咪唑骨架材料的方法，其特征在于：所述有机配体为1-甲基咪唑、2-甲基咪唑、1,2-甲基咪唑、2,4-甲基咪唑、2-甲酰基咪唑、1-乙基咪唑、2-乙基咪唑中的一种或多种。

6.根据权利要求2所述的CO2辅助制备纳米沸石咪唑骨架材料的方法，其特征在于：所述碱液为乙二胺、三乙胺、丙胺、正丁胺、叔丁胺、氨水、氢氧化钠、氢氧化钾中的一种或多种。

7.根据权利要求2所述的CO2辅助制备纳米沸石咪唑骨架材料的方法，其特征在于：所述金属盐与有机配体的摩尔比为1:1～8，所述碱液与有机配体的摩尔比为1:1～5。

8.根据权利要求2所述的CO2辅助制备纳米沸石咪唑骨架材料的方法，其特征在于：离心回收的固体产物，用乙醇清洗3～5遍，置于55～65℃烘箱干燥12～14h，即得到nano ZIFs。

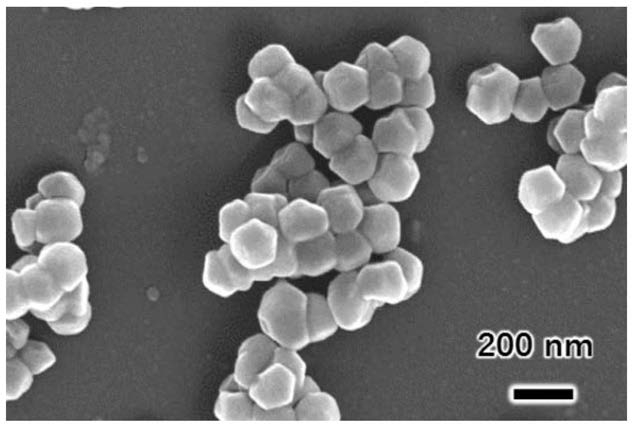

9.如权利要求1～8任一项所述方法制备的纳米沸石咪唑骨架材料，其特征在于：为纳米级的ZIFs颗粒，其BET比表面积1180～1190m2/g，孔径不大于2nm。

10.如权利要求9所述的纳米沸石咪唑骨架材料在催化有机染料光降解中的应用。
