1.一种油水乳液分离用碳泡沫膜材料,其特征在于,是将密胺海绵进行热处理得到的;
所述热处理的方式为:以1‑10℃/min,缓慢升温至300‑500℃,保温1‑6h;
热处理之后自然冷却,浸入水中,碾压成膜、干燥。
2.根据权利要求1所述的油水乳液分离用碳泡沫膜材料,其特征在于,所述密胺海绵的孔道均为开放性孔道。
3.根据权利要求1所述的油水乳液分离用碳泡沫膜材料,其特征在于,所述热处理在无氧环境下进行。
4.根据权利要求3所述的油水乳液分离用碳泡沫膜材料,其特征在于,所述无氧环境为真空、氮气或惰性气体环境。
5.根据权利要求4所述的油水乳液分离用碳泡沫膜材料,其特征在于,所述干燥温度为
50‑100℃。
6.一种权利要求1‑5任一项所述的油水乳液分离用碳泡沫膜材料的制备方法,其特征在于,包括以下步骤:a.将密胺海绵在无氧环境中,以温度1‑10℃/分钟,缓慢升温至300‑500℃,保温1‑6小时进行热处理,自然冷却后即可得到碳泡沫材料;

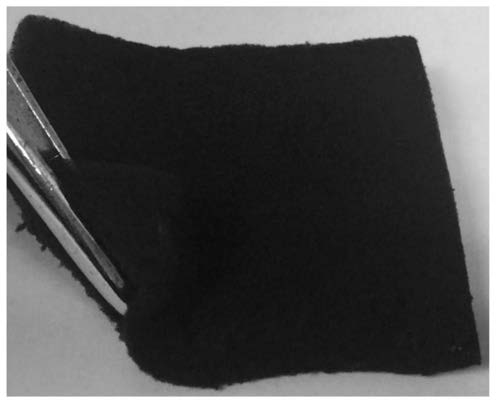

b.将碳泡沫材料浸入水中,碾压成膜和干燥后,即得到油水乳液分离用碳泡沫膜材料。
7.一种权利要求1‑5任一项所述的油水乳液分离用碳泡沫膜材料在油水分离中的应用。
8.根据权利要求7所述的油水乳液分离用碳泡沫膜材料在油水分离中的应用,其特征在于,所述油水分离为油水混合物分离和/或油水乳液分离;
所述油水混合物分离中的油选自如下至少一种:甲苯、二氯乙烷、石油、正己烷、食用油、汽油和柴油;
所述油水乳液分离为不含表面活性剂的油水乳液或含表面活性剂的油水乳液的分离。
