专利号: 2020106246195
申请人: 河南工学院
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

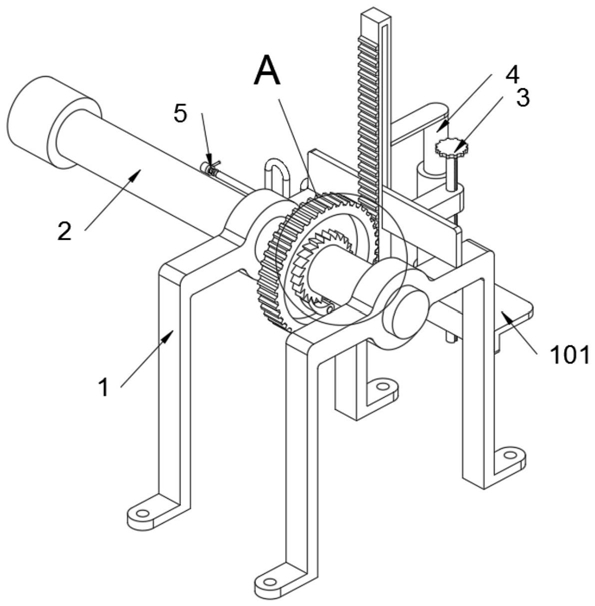

1.一种油田离心泵润滑液自动注入装置,其特征在于:所述油田离心泵润滑液自动注入装置包括支撑座(1),所述支撑座(1)设置有两个,且两个所述支撑座(1)上转动连接有驱动结构(2),并且所述驱动结构(2)上安装有挤压结构(3);所述支撑座(1)上安装有注油枪(4),且所述注油枪(4)上装有连接头结构(5),所述连接头结构(5)包括连接头主体(501)、防护座(503)和限位块(504),所述防护座(503)套接在连接头主体(501)上,且所述连接头主体(501)上设置有限位块(504);所述防护座(503)包括拆装槽(50301),所述防护座(503)外壁焊接有把手,且所述防护座(503)头端开设有拆装槽(50301);所述拆装槽(50301)为六边形槽状结构,且所述拆装槽(50301)的大小与注油孔处密封螺栓的大小相匹配,并且所述防护座(503)、拆装槽(50301)以及防护座(503)外壁焊接的把手共同组成了注油孔密封螺栓的拆卸扳手结构;所述防护座(503)还包括卡接槽(50302),所述防护座(503)上开设有卡接槽(50302),且所述卡接槽(50302)与限位块(504)相匹配,并且所述卡接槽(50302)与所述限位块(504)均为六边形结构;当所述卡接槽(50302)与所述限位块(504)卡接时所述防护座(503)和连接头主体(501)为轴向闭锁状态。

2.如权利要求1所述油田离心泵润滑液自动注入装置,其特征在于:所述支撑座(1)包括座板(101),所述支撑座(1)上通过螺栓固定连接有座板(101),且所述座板(101)上固定连接有所述注油枪(4);所述驱动结构(2)包括转轴(201)、限位板(202)和齿排(203),所述转轴(201)转动连接在两个所述支撑座(1)上,且两个所述支撑座(1)上焊接有限位板(202),并且所述限位板(202)上滑动连接有齿排(203)。

3.如权利要求2所述油田离心泵润滑液自动注入装置,其特征在于:所述驱动结构(2)还包括拨动板(204),所述拨动板(204)焊接在所述齿排(203)上,且所述拨动板(204)底端面与所述注油枪(4)头端接触,并且当所述拨动板(204)跟随所述齿排(203)向下移动时所述注油枪(4)呈挤压状态。

4.如权利要求1所述油田离心泵润滑液自动注入装置,其特征在于:所述驱动结构(2)还包括棘齿轮(205)、齿轮套(206)和拨杆(207),所述棘齿轮(205)焊接在转轴(201)上,且所述转轴(201)上限位转动连接有齿轮套(206),并且所述齿轮套(206)与所述齿排(203)啮合;所述齿轮套(206)上安装有拨杆(207),且所述拨杆(207)与所述棘齿轮(205)插接相连;

所述棘齿轮(205)、齿轮套(206)和拨杆(207)共同组成棘轮结构,且在所述齿排(203)向下移动时,所述转轴(201)呈顺时针转动状态。

5.如权利要求1所述油田离心泵润滑液自动注入装置,其特征在于:所述挤压结构(3)包括转动座(301)和螺纹杆(302),所述转动座(301)焊接在所述齿排(203)上,且所述转动座(301)上转动连接有螺纹杆(302);所述螺纹杆(302)与座板(101)螺纹连接,且螺纹杆(302)与座板(101)共同组成了注油枪(4)的螺纹挤压式结构,并且螺纹杆(302)与座板(101)还共同组成了驱动结构(2)的顺时针转动的驱动式结构。

6.如权利要求5所述油田离心泵润滑液自动注入装置,其特征在于:所述挤压结构(3)还包括限位槽(30201)、挡块(303),所述螺纹杆(302)上对称开设有两条限位槽(30201),且所述限位槽(30201)为矩形槽状结构;所述挡块(303)滑动连接在所述螺纹杆(302)上,所述挡块(303)上螺纹连接有锁紧螺栓,并且所述挡块(303)和挡块(303)上的锁紧螺栓共同组成了螺纹杆(302)的垂直向限位结构。

7.如权利要求1所述油田离心泵润滑液自动注入装置,其特征在于:所述注油枪(4)包括连接管(401),所述注油枪(4)上连接有连接管(401);所述连接头主体(501)转动连接在连接管(401)头端,且所述连接头主体(501)头端开设有用于和注油孔连接的螺纹,并且所述连接头主体(501)上焊接有对防护座(503)限位的挡环(502)。

8.如权利要求1所述油田离心泵润滑液自动注入装置,其特征在于:所述连接头主体(501)外壁位于限位块(504)和防护座(503)之间还套接有弹性件(505),且在所述弹性件(505)的弹力推动下所述连接头主体(501)头端的螺纹处于所述防护座(503)的遮罩状态。
