1.一种针对RO PUF输出响应的可靠性自检电路，其特征是，包括RO阵列模块、控制信号K和S、计数器模块、使能信号、激励信号Ci、自测试模块、比较器和可靠性标志产生模块；使能信号分别与RO阵列模块和计数器模块相连，激励信号Ci输入RO阵列模块，RO阵列模块依次连接计数器模块、自测试模块、比较器和可靠性标志产生模块；控制信号K和S分别控制自测试模块和可靠性标志产生模块；自测试模块包括第一、第二MUX选择器，第一、第二加法器和阈值单元；阈值单元的阈值fc，通过第一、第二加法器加入电路来改变计数值；第一、第二MUX选择器的输入受控制信号S和K控制，控制信号为0时，第一、第二MUX选择器分别选择第1条电路、第3条电路输入，控制信号为1时，第一、第二MUX选择器分别选择第2条电路、第4条电路输入；第一、第二MUX选择器分别选择第2条电路、第4条电路输入时，接入阈值单元。

2.如权利要求1所述的针对RO PUF输出响应的可靠性自检电路，其特征是，RO阵列模块包括N个环形振荡电路和N选2路选择器。

3.如权利要求1所述的针对RO PUF输出响应的可靠性自检电路，其特征是，可靠性标志产生模块包括第一、第二分配器，第一、第二、第三寄存器和同或模块；第一、第二分配器受控制信号K和S控制，控制信号为0时，输入被分配到第6条电路、第8条电路输出，控制信号为

1时，输入被分配到第5条电路、第7条电路输出；第一寄存器用于存储响应Ri的值，第二寄存器用于存储测试信号Ti1；同或模块将测试信号Ti1和Ti2进行同或运算并将结果存储于第三寄存器中。

4.如权利要求2所述的针对RO PUF输出响应的可靠性自检电路，其特征是，计数器模块包括第一、第二计数器，用于计算给定时间内振荡电路输出的高电平个数。

5.如权利要求2所述的针对RO PUF输出响应的可靠性自检电路，其特征是，使能信号控制环形振荡电路和计数器模块的工作，当使能信号置0时，计数器模块不工作，自检电路处于静止状态，环形振荡电路的输出一直保持高电平不变；当使能信号置1时，环形振荡电路开始正常振荡，计数器模块开始工作。

6.如权利要求1所述的针对RO PUF输出响应的可靠性自检电路，其特征是，比较器模块用于比较第1条、第3条电路或第2条、第4条电路频率的大小并产生相应的输出响应Ri。

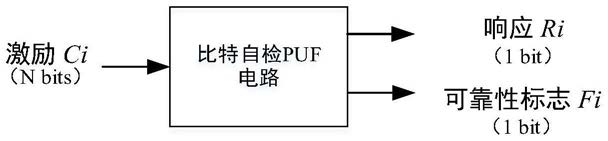

7.如权利要求1‑6任意一项所述的针对RO PUF输出响应的可靠性自检电路自检方法，其特征是，RO PUF电路输出响应Ri和标识该响应可靠性的可靠性标志Fi；包括以下步骤：步骤1、进入响应输出模式，产生输出响应Ri；

激励信号Ci使N个环形振荡电路任选两路构成RO PUF，控制器产生控制信号S＝0，K＝0，阈值单元不接入电路中，PUF处于正常工作模式；

设第一路的振荡信号通过第一计数器得到频率为f1，第二路的振荡信号通过第二计数器得到频率f2，两路频率被输入到比较器中，频率差值△f＝f1‑f2，比较器根据△f的极性输出响应Ri＝0或者Ri＝1；Ri在可靠性标志产生模块内部从第一分配器的第6条电路和第二分配器的第8条电路输出并存储于第一寄存器中；

步骤2、进入可靠性自检模式，产生可靠性标志Fi；

步骤2.1、改变控制信号S＝1，K＝0，PUF进入可靠性自检模式；阈值单元通过第一加法器接入到第1条电路；第1条电路的频率为f1+fc，两路频率输入到比较器中，频率差值△f'＝△f+fc，比较器根据△f'的极性产生测试输出Ti1；测试输出Ti1在可靠性标志产生模块内部从第一分配器的第5条电路输出并存储在第二寄存器中；

步骤2.2、再次改变控制信号S＝0，K＝1，将阈值单元通过第二加法器接入到第4条电路中；两路频率被输入到比较器中，频率差值△f'＝△f‑fc，产生测试输出Ti2；可靠性标志产生模块内部的第一分配器受S控制从第6条电路输出到第二分配器，K控制第二分配器从第7条电路输出至同或模块；将第二寄存器中存储的Ti1与输入的Ti2在同或模块中进行同或运算，产生可靠性标志信号Fi，并存储到寄存器第三寄存器中。
