1.一种圆形隧道减少空气侵入量用自空气幕系统，其特征在于，包括导入风板、导入底板、底部弧面结构、顶部弧面结构、弧面导出风板和导出底板；

其中，导入风板与底部弧面结构连接为一体结构，并且导入风板与隧道两侧壁面通过导入底板相连接；

所述顶部弧面结构与弧面导出风板为一体结构；顶部弧面结构为弧线凸出的曲面，弧面导出风板为弧线凸出的曲面，且弧面导出风板的曲率大于风道主体底部弧面结构的曲率；

所述导出风板与顶部弧面结构依次连接为一体结构，导出风板与隧道两侧壁面通过导出底板相连接；

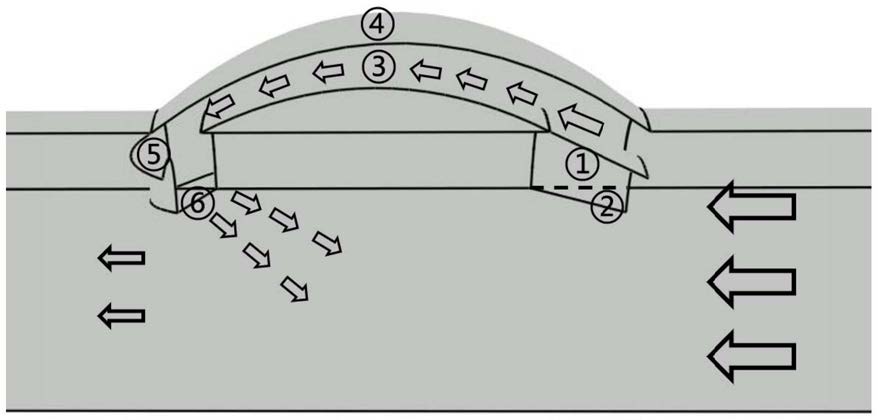

上述系统，形成入口区域、主风道区域和出口区域；

其中，导入风板、导入底板和原隧道顶面构成的一个吸收隧道内空气进入的入口区域；

导入风板与底部弧面结构的交接线与原隧道顶面曲线形式一致；

所述顶部弧面结构和底部弧面结构形成主风道区域；

所述弧面导出风板和导出底板形成虚拟导出风口平面，弧面导出风板导出底板以及虚拟导出风口平面形成出口区域，弧面导出风板对导出风口平面吹出的空气进行整流，进一步使气流转向，减少外界空气侵入量；导出风口平面的法线方向与入口平面法线方向垂直；

导入风板是以导入风板起始线为起始曲线，以导入风板引导线为引导曲线扫掠而成的平直三维曲面，沿隧道横向为y轴，隧道径向平面为xoz平面，坐标原点为隧道洞口平面正中间点，所述导入风板的特征曲线拟合函数为：(1)导入风板起始线拟合函数：y＝2x+15，3.5≤x≤4.5；z＝0；

(2)导入风板引导线拟合函数：‑3.5≤x≤3.5，y＝22；

导入风板起始线与导入风板引导线的交点为(3.5，22，0)；

底部弧面结构是以底部弧面结构起始线为起始曲线，以底部弧面结构引导线为引导曲线扫掠而成的曲面，沿隧道横向为y轴，隧道径向平面为xoz平面，坐标原点为隧道洞口平面正中间点，所述风道主体底部弧面结构的特征曲线拟合函数为：(1)风道主体底部弧面结构起始线拟合函数：

2 2

x＝p1+p2·y+p3·y·ln(y)+p4·ln(y)+p5/y，22≤y≤29,z＝0；

其中，p1＝‑406.7271；p2＝‑4.8299；p3＝‑0.0027；p4＝162.6295；p5＝8607.1747；

(2)风道主体底部弧面结构引导线拟合函数：‑3.5≤x≤3.5，y＝29；

风道主体底部弧面结构起始线与风道主体底部弧面结构引导线的交点为(3.5，29，0)；

弧面导出风板是以弧面导出风板起始线为起始曲线，以弧面导出风板引导线为引导曲线扫掠而成的曲面，沿隧道横向为y轴，隧道径向平面为xoz平面，坐标原点为隧道洞口平面正中间点，所述弧面导出风板的特征曲线拟合函数为：(1)弧面导出风板起始线拟合函数：

2 ‑x

y＝p1+p2·x+p3·x/ln(x)+p4/x+p5·e ，2.5≤x≤3.5，z＝0；

其中，p1＝4171.3634；p2＝925.3412；p3＝‑3011.5516；p4＝16931.6947；p5＝‑

11540.4875；

(2)弧面导出风板引导线拟合函数：‑3.5≤x≤3.5，y＝30；

弧面导出风板起始线与弧面导出风板引导线的交点为(3.5，30，0)。

2.如权利要求1所述圆形隧道减少空气侵入量用自空气幕系统，其特征在于，所述入口区域与隧道内空气流动方向垂直；入口区域面积比定义为入口平面的面积与原隧道横截面面积的比值，取值为28％。

3.如权利要求1所述圆形隧道减少空气侵入量用自空气幕系统，其特征在于，在主风道区域，在风道主体横向中点的底顶面高度比为0.467。

4.如权利要求1所述圆形隧道减少空气侵入量用自空气幕系统，其特征在于，弧面导出风板的最高点高度与导出风口的长度比值为0.45。
