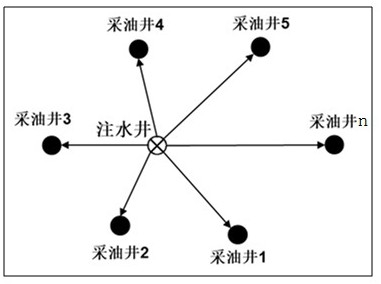

1.一种考虑注水启动压力梯度的堵塞器嘴后压力计算方法，其特征在于：一、选择一个典型注采井组为研究对象，典型注采井组内含有1口注水井和n口采油井，n口采油井分散于1口注水井周围，n为大于1的自然数；

二、计算所述典型注采井组第j个注采层段碾平厚度：

其中， —注采井组第j个注采层段对应的碾平厚度，m；h0,j—注采井组内注水井第j个注采层段对应的有效厚度，m；hi,j—注采井组内第i口采油井第j个注采层段对应的有效厚度，m；n—注采井组内采油井总数；

三、计算所述典型注采井组内注水井与采油井之间的等效井距：其中，re—等效井距，m；ri—注水井与第i个采油井之间的距离，mn；

四、计算所述典型注采井组第j个注采层段各方向平均绝对渗透率：其中， —注采井组内注水井在第j个注采层段内各采油井方向平均绝对渗透率，μm2；

2

—注采井组内注水井第j个注采层段与第i口采油井方向平均绝对渗透率，μm ；

五、计算所述典型注采井组内注采层段各方向油水两相相对渗透率：六、基于等值渗流阻力原理，计算注水井第j个注采层段配注量qj：①计算注水井第j个注采层段对应的渗流阻力

其中，μw—注入水粘度，mPa·s；Bw—注入水体积系数，m3/m3；rw—注水井井眼半径，m；

s—表皮系数，无因次； —注采井组内注水井各注采层段各方向平均水相相对渗透率，无因次； —平均含水饱和度，％；

②计算注水井第j个注采层段对应的劈分系数wj：

其中，m—注水井注采层段总数；

③计算注水井在第j个注采层段对应的配注量qj：

qj＝Q·wj      (10)

其中，Q—注水井总配注量，m3/d；wj—注水井第j个注采层段劈分系数，％；

七、基于公式(8)、(9)和(10)，计算注水井在第j个注采层段的配产压差：八、基于注水井预置电缆智能配注测调数据，计算由注水启动压力梯度引起的各注采层段附加启动压差Δpth,j，若所述典型注采井组未进行预置电缆智能配注测调，需要采用研究区块内相邻智能测调注采井组的智能测调数据计算附加启动压差，其过程如下：①计算相邻智能测调注采井组第j个注采层段由于注水启动压力引起的附加启动压差Δpth,j,in：其中，Δpth,j,in—智能测调注采井组第j个注采层段附加启动压差，MPa；kew,j,in—智能测调注采井组第j个注采层段水相有效渗透率，μm2；智能测调注采井组第j个注采层段地层开始吸水时的对应的套管压力pj,in和第j个注采层段地层开始吸水时的吸水量qj,in由预置电缆智能配注测调系统测定获得；

②计算所述智能测调注采井组第j个注采层段启动压力梯度：其中，Gj,in—智能测调注采井组第j个注采层段启动压力梯度，MPa/m；nin—智能测调注采井组内采油井总数；

③计算所述典型注采井组注水井在第j个注采层段附加启动压差Δpth,j：Δpth,j＝Gj,in·re      (14)九、基于公式(2)、(11)和(14)，同时结合所述典型注采井组内各采油井平均井底流压数据，计算给出考虑注水启动压力梯度的堵塞器嘴后压力：其中，pnp,j—井组内注水井在第j个注采层段堵塞器嘴后压力，MPa； —井组内各采油井平均井底流压，MPa；Δpth,j—井组内注水井在第j个注采层段附加启动压差，MPa；

2.根据权利要求1所述的考虑注水启动压力梯度的堵塞器嘴后压力计算方法，其特征在于：所述的计算所述典型注采井组内注采层段各方向油水两相相对渗透率的方法：①基于所述典型注采井组内油-水相渗数据，建立油相、水相相对渗透率、含水率与含水饱和度之间的关系曲线，其中含水率计算公式如下：其中， —注采井组采油井平均含水率，％； —平均含水饱和度，％；μo—地层原油粘度，mPa·s；μw—注入水粘度，mPa·s； —注采井组内注水井各注采层段各方向平均水相相对渗透率，无因次； —注采井组内注水井各注采层段各方向平均油相相对渗透率，无因次；

②根据典型注采井组目前开采状态，计算井组内各采油井平均含水率：其中，qo,i—第i个采油井目前产油量，m3/d；qt,i—第i个采油井目前总产液量，m3/d；

③根据建立的含水率与含水饱和度变化关系和所述典型注采井组内采油井平均含水率，确定典型注采井组内目前平均含水饱和度，基于水相相对渗透率与含水饱和度变化关系曲线，计算给出目前含水率条件下对应的水相相对渗透率
