专利号: 2020106021350
申请人: 李林琴
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

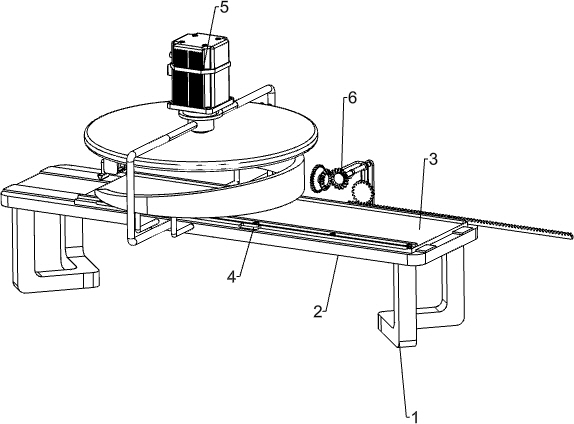

1.一种搓衣板开槽装置,其特征在于:包括:滑轨板(2)和底座(1),滑轨板(2)底部两侧均设有底座(1);

滑板(3),远离底座(1)一侧的滑轨板(2)上滑动式设有滑板(3);

卡紧机构(4),滑板(3)一端设有卡紧机构(4);

开槽机构(5),滑轨板(2)两侧之间连接有开槽机构(5)。

2.如权利要求1所述的一种搓衣板开槽装置,其特征在于:卡紧机构(4)包括:滑套(43),滑板(3)顶部前侧均匀设有滑套(43),滑套(43)内滑动式连接有套杆(46);

滑杆板(42),套杆(46)前端之间连接有滑杆板(42);

第一手柄(41),远离滑板(3)一侧的滑杆板(42)一端设有第一手柄(41);

夹板(45),远离第一手柄(41)一侧的套杆(46)之间连接夹板(45);

第一弹簧(44),滑套(43)一端与夹板(45)之间均连接有第一弹簧(44)。

3.如权利要求2所述的一种搓衣板开槽装置,其特征在于:开槽机构(5)包括:安装架(52),滑轨板(2)两端均连接有安装架(52),安装架(52)上部之间连接有电机(51),电机(51)的输出轴连接有圆盘(53);

第一连接杆(54),滑轨板(2)前后端连接有第一连接杆(54);

凸块(55),第一连接杆(54)上端之间连接有凸块(55);

安装框(56),圆盘(53)底部一侧设有安装框(56);

第一滑杆(511),安装框(56)内设有第一滑杆(511);

滑块(57),第一滑杆(511)上滑动式设有滑块(57),滑块(57)一端与安装框(56)内壁一端之间连接有第二弹簧(512);

第二连接杆(58),滑块(57)上转动式连接有第二连接杆(58);

滚轮(59),第二连接杆(58)一端设有滚轮(59),滚轮(59)与凸块(55)相配合;

刀具(510),远离滚轮(59)一侧的第二连接杆(58)一端设有刀具(510)。

4.如权利要求3所述的一种搓衣板开槽装置,其特征在于:还包括有移动机构(6),移动机构(6)包括有:短齿条(61),远离安装框(56)一侧的圆盘(53)一端设有短齿条(61);

支架(68),远离滑套(43)一侧的滑轨板(2)一侧设有支架(68),支架(68)前侧上部设有转动柱(65);

第二锥齿轮(64),转动柱(65)一端设有第二锥齿轮(64);

第三连接杆(67),支架(68)一侧设有第三连接杆(67);

第一直齿轮(62),第三连接杆(67)一端转动式连接有第一直齿轮(62)与第一锥齿轮(63),第一锥齿轮(63)与第二锥齿轮(64)相啮合;

异形杆(66),支架(68)一侧设有异形杆(66),异形杆(66)前侧两端分别与第三连接杆(67)和转动柱(65)相连接;

转轴(611),支架(68)前侧设有转轴(611),转轴(611)与转动柱(65)之间连接有传动组件(69);

第二直齿轮(610),转轴(611)一端设有第二直齿轮(610);

长齿条(612),远离滑套(43)一侧的滑板(3)上连接有长齿条(612),长齿条(612)与第二直齿轮(610)相啮合。

5.如权利要求4所述的一种搓衣板开槽装置,其特征在于:还包括有第二滑杆(7)和第二手柄(8):第二滑杆(7),靠近支架(68)一侧的滑板(3)两侧均连接有第二滑杆(7),第二滑杆(7)与长齿条(612)滑动式连接;

第二手柄(8),长齿条(612)后部设有第二手柄(8)。
