专利号: 2020105899584
申请人: 合肥市航拯工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 服装
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

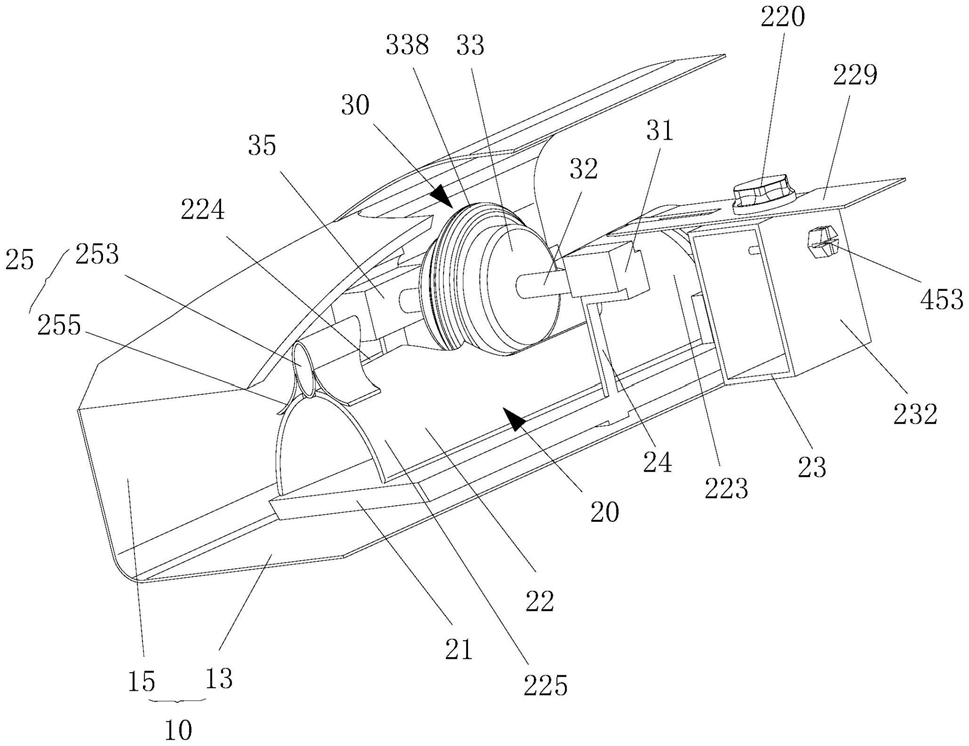

1.一种口罩机的鼻梁条机构,其特征在于,包括传输架、引导组件、旋轮组件与压扁组件,传输架包括传输板与安装侧壁,安装侧壁固定设置于传输板的一侧边缘,引导组件包括安装底板与挠性的拱形板,安装底板的边缘固定于安装侧壁上,安装底板上凸设有钣金架与安装杆,拱形板支撑于安装底板上,拱形板的底部形成有传导通道,传导通道用于传导鼻梁条,拱形板包括相对设置的引入端与渐缩端,引入端的顶部贯通开设有横槽,钣金架与安装杆均处于拱形板远离安装侧壁的一侧,安装杆对准拱形板的中部,钣金架对准拱形板的横槽,旋轮组件安装于安装杆上并用于对传导通道内的鼻梁条施加传送力,压扁组件包括滑动块与拉持螺杆,滑动块滑动地支撑于安装底板上,拉持螺杆的一端穿设螺合于滑动块中,拉持螺杆的中部穿设于横槽内,拉持螺杆的另一端穿设于钣金架中,拉持螺杆的相对两端分别形成有螺纹段与驱动头部,螺纹段螺合于滑动块中,驱动头部抵持于钣金架远离滑动块的一侧,滑动块位于安装侧壁与拱形板之间,滑动块的一侧形成有凹弧面,凹弧面抵持于拱形板的侧壁上,安装底板位于传输板的上方,安装底板与传输板之间形成有无纺布通道,拱形板为凸弧形金属片,拱形板的相对两侧的底面均抵持于安装底板上,安装底板邻近安装侧壁的一侧还凸设有支撑壁,支撑壁与安装杆分别位于拱形板的相对两侧,传导通道的宽度由引入端朝向渐缩端的方向逐渐减小,拱形板的中段顶部开设有椭圆形缺口,旋轮组件凸设于椭圆形缺口内,安装底板上还凸设有限位板,限位板位于拱形板与钣金架之间,驱动头部上开设有十字形驱动槽,钣金架包括金属板、两个竖板与一个顶板,金属板固定于安装底板的边缘,两个竖板分别垂直固定于金属板的相对两侧,顶板的相对两侧分别垂直固定于两个竖板的顶端,拉持螺杆穿设于两个竖板中,驱动头部抵持于远离安装侧壁的一个竖板上,拱形板的引入端的顶部朝一侧凸设有挠性压片,挠性压片上开设有狭槽,狭槽对准横槽,挠性压片的延伸方向与拱形板的延伸方向垂直,挠性压片的端部支撑于顶板上,挠性压片的一侧凹设有半圆槽,顶板上设置有紧固螺栓,紧固螺栓的穿设于半圆槽内,紧固螺栓的头部压持于挠性压片的上表面上;

挠性压片由金属制成,拱形板的相对两侧底边均设置有滑行条,横槽的相对两端壁均设置有弹性褶皱条,弹性褶皱条的顶端滑动套设于拉持螺杆上,旋轮组件包括旋转气缸、旋转柱、传送轮与调节气泵,旋转气缸安装于安装条的顶部,旋转柱同轴固定于旋转气缸的输出轴上,旋转柱的轴向与拱形板的长度方向垂直,传送轮固定于旋转柱的中部并位于椭圆形缺口中,传送轮的周缘形成有柔性环带,传送轮中形成有泵压空间,调节气泵安装于支撑壁的顶部,旋转柱的端部转动地连接于调节气泵上,泵压空间通过旋转柱中心的通道与调节气泵连通,调节气泵用于调节传送轮内的泵压空间的气压以鼓胀柔性环带,旋转气缸用于通过旋转柱带动传送轮旋转,以利用柔性环带抵压鼻梁条的顶部并通过摩擦力传送鼻梁条,渐缩端的顶部形成裂隙,裂隙沿拱形板的长度方向延伸,裂隙的一端与椭圆形缺口连通,另一端贯通渐缩端的端部,引导组件还包括椭圆筒架,椭圆筒架包括椭圆筒与两个弧形的铝合金片,两个铝合金片的底部分别固定于裂隙的相对两侧壁上,椭圆筒的相对两侧分别固定于两个铝合金片的顶部,椭圆筒的底部对准抵持于裂隙中,椭圆筒的横截面为椭圆环形,椭圆环形的长轴沿竖直方向延伸并通过裂隙,椭圆筒用于在向下的作用力下挤入裂隙中以掰开裂隙,从而扩大裂隙的宽度并导致渐缩端的传导通道的上部的宽度增大,两个铝合金片用于在外力作用下变形并使得椭圆筒保持于裂隙中。
