专利号: 2020105892316
申请人: 萧县华恒静电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

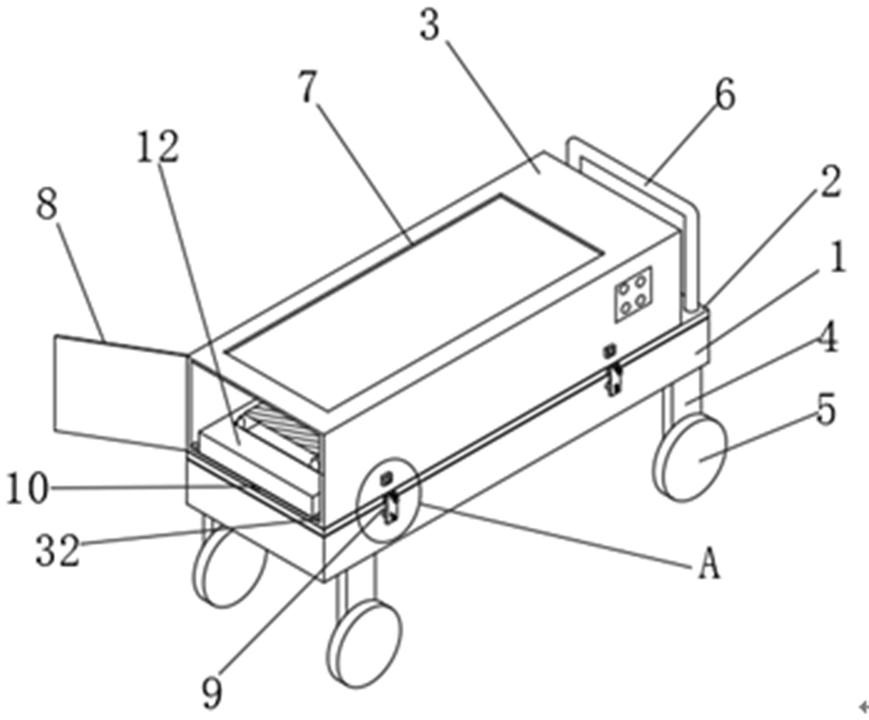

1.一种殡葬用运输推车,其特征在于:包括底座机构和固定底板,所述固定底板位于底座机构的上方,所述固定底板的上端面设置有箱体,所述底座机构的下端面固定连接有四组支撑架板,四组所述支撑架板的下端均设置有车轮,位于所述箱体一侧固定底板的上端面固定连接有扶手,所述箱体的两侧均固定连接有两组固定块,所述固定块上开设有安装孔,位于所述固定块下方固定底板的两侧均设置有两组固定机构,位于所述固定块一侧箱体的一侧设置有控制面板,所述箱体的上端面设置有观察窗,所述箱体的一侧安装有箱门,所述箱体的内部底端开设有滑槽,所述滑槽的内部安装有滑杆,所述滑杆的上端面固定连接有转移板,所述转移板位于箱体内部底端的上端面,所述转移板的一侧设置有辅助转移机构,所述辅助转移机构的下方设置有两组推动机构;所述固定机构包括连接块和固定圆块,所述连接块固定在固定底板的一侧,远离所述固定底板连接块的一侧固定连接有连接圆柱,所述连接圆柱的一端固定连接有卡块圆盘,所述连接圆柱的外圆周上转动套接有旋转板,位于所述旋转板一侧连接圆柱的外圆周上还套装有弹簧,所述旋转板的外侧下端固定连接有把手,所述固定圆块和旋转板的内侧下端固定连接;所述转移板的上端一侧设置有承重平衡块,所述转移板的两侧均设置有防脱落块,所述箱体的内部底端两侧均设置有限位块,所述箱体的内部底端安装有驱动往复运动机构,所述驱动往复运动机构,所述驱动往复运动机构的输出端与转移板固定连接;所述转移板的上端面开设有传送带伸出孔,所述转移板的内部底端两侧均设置有两组第一支撑架,两组所述第一支撑架的上端转动安装有旋转主轴,所述旋转主轴的一端固定连接有传动齿轮,所述旋转主轴的外圆周上设置有旋转圆筒,两组所述旋转圆筒之间设置有传送带,所述传送带的上端面伸出传送带伸出孔,所述转移板的内部底端安装有驱动电机,所述驱动电机的输出端固定连接有主齿轮,位于所述主齿轮两侧转移板的内部底端设置有两组第二支撑架,两组所述第二支撑架的一侧均转动安装有从齿轮,所述主齿轮与从齿轮啮合转动,所述从齿轮与传动齿轮啮合转动;所述转移板的一侧固定连接有固定支撑架,所述辅助转移机构设置在固定支撑架外圆周上,所述固定支撑架与辅助转移机构转动连接,所述辅助转移机构包括外支撑壳体和内支撑壳体,所述内支撑壳体插装在外支撑壳体的内部,所述内支撑壳体的一侧固定连接有连接杆,远离所述内支撑壳体连接杆的一端固定连接有移动板,位于所述移动板一侧外支撑壳体的内壁上下端均设置有防移动限位块,所述外支撑壳体的内部设置有固定支撑板,所述固定支撑板的一侧设置有电动推杆,所述电动推杆的输出端与移动板固定连接。

2.根据权利要求1所述的一种殡葬用运输推车,其特征在于:所述转移板的内部底端设置有四组支撑竖杆,四组所述支撑竖杆呈对称设置,四组所述支撑竖杆的上端固定连接有支撑板,所述支撑板位于传送带的下方。

3.根据权利要求1所述的一种殡葬用运输推车,其特征在于:所述推动机构包括第一铰接连接件和第二铰接连接件,所述第一铰接连接件固定在转移板的一侧,所述第二铰接连接件固定在辅助转移机构的下端面,所述第一铰接连接件铰接连接有气缸,所述气缸的一端连接有伸缩杆,所述伸缩杆的一端与第二铰接连接件铰接连接。

4.根据权利要求1所述的一种殡葬用运输推车,其特征在于:所述底座机构的内部底端安装有四组液压缸,四组所述液压缸的输出端连接有举升板,所述举升板的上端面固定连接有若干组举升固定杆,所述举升固定杆的上端与固定底板的下端面固定连接。

5.根据权利要求1所述的一种殡葬用运输推车,其特征在于:使用步骤如下:

A:首先通过推动扶手将推车移动至靠近火化机的火化板的位置,再启动驱动往复运动机构,使转移板沿着滑槽移动,将转移板推出箱体,使转移板和火化机的火化板平行,启动底座机构内部的四组液压缸工作,四组液压缸推动举升板上升,举升板再通过设置的举升固定杆推动固定底板上升,使固定底板的高度略高于火化机的火化板的高度;

B:完成A步骤后,通过启动设置的气缸工作,使气缸推动辅助转移机构上升,使辅助转移机构上升至和转移板一样的高度后,如果辅助转移机构和火化机的火化板之间还有间隔,再启动电动推杆工作,使内支撑壳体伸出外支撑壳体,使外支撑壳体移动至靠近火化机的火化板的位置;

C:完成B步骤后,再启动驱动电机带动主齿轮运转,主齿轮和从齿轮啮合转动,从齿轮和传动齿轮啮合转动,带动旋转主轴转动,进而旋转圆筒再带动传送带转动,使转移板上的遗体再经过辅助转移机构移动至火化机的火化板上,最后遗体被推进火化机火化。
