专利号: 2020105799891
申请人: 马鞍山华鑫财务咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

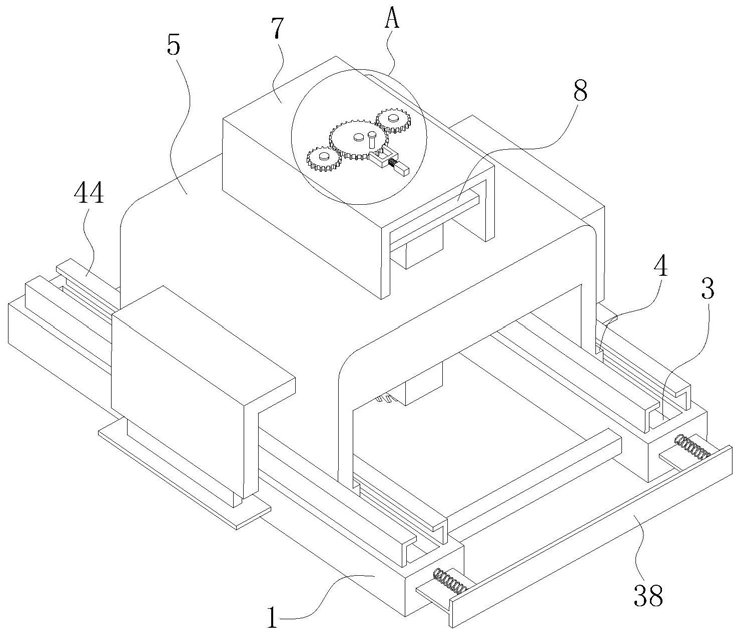

1.一种市政水泥混凝土路面切缝切割装置,其特征在于:所述市政水泥混凝土路面切缝切割装置包括两个相互平行的条形底座(1),两个底座(1)之间通过刚性的连接杆(2)固定连接;底座(1)顶面沿其长度方向开设有水平的滑槽(3),滑槽(3)内滑动配合有滑条(4),滑条(4)顶面固定安装有第一门型架(5);第一门型架(5)顶板上竖直滑动配合有底面开口的方形安装箱(6);第一门型架(5)顶板上表面固定安装有第二门型架(7),安装箱(6)顶部水平固定安装有移动板(8);第一门型架(5)顶板和第二门型架(7)顶板之间竖直转动安装有两个丝杠(9),两个丝杠(9)贯穿移动板(8)并与移动板(8)通过螺纹转动配合;丝杠(9)顶端水平固定安装有位于第二门型架(7)顶板上方的第一齿轮(10),第二门型架(7)顶板上水平转动安装有与第一齿轮(10)相互啮合的第二齿轮(11);第二齿轮(11)上表面固定安装有拨杆(12);第二门型架(7)顶板上表面安装有锁定机构(13);第一门型架(5)两个侧板的外侧壁上通过水平板(14)固定安装有竖直的电动推板(15),电动推板(15)的底端固定安装有水平的支撑板(16);

安装箱(6)的左侧壁上水平固定安装有电机(17),电机(17)的输出端水平固定安装有轴线垂直于滑槽(3)的安装轴(18),安装轴(18)上竖直固定安装有位于安装箱(6)内的圆锯片(19);安装箱(6)的前侧壁内侧水平转动安装有两个位于圆锯片(19)两侧的第一转轴(20),第一转轴(20)端部固定安装有第一锥齿轮(21),安装轴(18)上固定安装有与第一锥齿轮(21)相互啮合的第二锥齿轮(22);第一转轴(20)上固定安装有与其同轴的毛刷辊(23);安装箱(6)的后侧壁内侧水平转动安装有两个位于圆锯片(19)两侧的第二转轴(24),第二转轴(24)端部固定安装有与第二锥齿轮(22)相互啮合的第三锥齿轮(25);第二转轴(24)上固定安装有与其同轴的海绵辊(26);移动板(8)的上表面安装对应圆锯片(19)的位置安装有水箱(27),水箱(27)底板连通安装箱(6)内部。

2.根据权利要求1所述一种市政水泥混凝土路面切缝切割装置,其特征在于:所述锁定机构(13)包括导向筒(131)、卡块(132)和第一弹簧(133);导向筒(131)水平固定安装在第二门型架(7)顶板上表面,导向筒(131)内滑动配合有滑动杆,滑动杆外端固定安装有与第二齿轮(11)的传动齿相互配合的卡块(132),卡块(132)与导向筒(131)端面之间安装有套设在滑动杆上的第一弹簧(133)。

3.根据权利要求1所述一种市政水泥混凝土路面切缝切割装置,其特征在于:所述安装箱(6)的左侧壁内侧水平固定安装有与海绵辊(26)位置对应的条形金属块(28)。

4.根据权利要求1所述一种市政水泥混凝土路面切缝切割装置,其特征在于:所述支撑板(16)的底面均匀固定安装有若干个平行于滑槽(3)的橡胶条(29)。

5.根据权利要求1所述一种市政水泥混凝土路面切缝切割装置,其特征在于:每个底座(1)的底面开设有两个容纳槽(30),容纳槽(30)顶部开设有导向槽(31),导向槽(31)两侧开设有限位槽(32);导向槽(31)内竖直滑动配合有支架(33),支架(33)上水平转动安装有轴线垂直于滑槽(3)的滚轮(34);支架(33)两侧固定安装有与限位槽(32)滑动配合的限位块(35);底座(1)内部水平开设有连通导向槽(31)的油槽(36),底座(1)后端面滑动安装有与油槽(36)滑动配合的密封板(37),密封板(37)后端固定连接有竖直板(38);竖直板(38)和底座(1)后端面之间水平安装有第二弹簧(39)。

6.根据权利要求1所述一种市政水泥混凝土路面切缝切割装置,其特征在于:所述安装轴(18)上对应第一锥齿轮(21)和第三锥齿轮(25)的位置固定安装有球形的导向块(40);安装箱(6)的前后侧壁内侧对应第一转轴(20)和第二转轴(24)的位置开设有圆槽(41),圆槽(41)的端面上转动安装有圆片(42);圆片(42)上安装有第三弹簧(43)。

7.根据权利要求1所述一种市政水泥混凝土路面切缝切割装置,其特征在于:所述底座(1)顶面位于滑槽(3)两侧沿滑槽(3)方向固定安装有条形限位板(44),限位板(44)顶部与滑条(4)顶面相互配合。
