1.一种通过电动汽车中电池组用分布式温度补偿装置进行温度补偿的方法,所述的补偿装置安装在电动汽车的电池组支架上,电池组支架为多个钢管相互焊接或螺栓连接构成的箱体式骨架结构,电池组支架内设置多个竖直放置的圆柱体型单体电池构成的电池组;

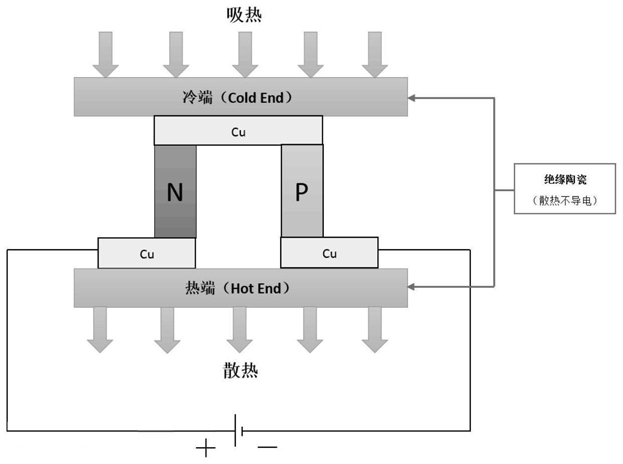

所述的补偿装置包括设置在电池组与上盖(21)之间的多个珀耳帖元件(30),珀耳帖元件(30)的数量与单体电池的数量一致,珀耳帖元件(30)的冷端端面与其下方放置的单体电池的上表面接触并让开单体电池上表面的正极引线;珀耳帖元件(30)的热端端面通过粘贴或卡扣连接或卡箍方式与导热框(34)的下表面紧贴;导热框(34)是由多个横纵交错设置的金属导热条组成的井字形的平板状框架,每个珀耳帖元件(30)位于井字的网格交点正下方,导热框(34)的四周设置的法兰翻边与上盖(21)之间使用螺栓连接;
珀耳帖元件(30)的供电导线从其侧面引出后,通过继电器开关(31)与辅助电池(11)的供电线连接;单体电池的上部外侧面或下底面上粘贴一个温度传感器(32),温度传感器(32)的信号输出端与微型计算机(33)的信号输入端口连接,继电器开关(31)的信号控制端与微型计算机(33)的信号输出端口连接;微型计算机(33)的电源线与辅助电池(11)连接,辅助电池(11)、微型计算机(33)通过螺栓或卡扣安装在电池组支架上或底板(1)上;
所述的方法包括:电池组开始工作后,微型计算机(33)按照以下步骤进行电池组温度补偿:
步骤a:对每个单体电池(12)上方的珀耳帖元件(30)根据其所处在导热框(34)的网格中的位置进行标号,然后通过温度传感器(32)实时采集电池组中所有单体电池(12)各自的温度,并依次记为T1、T2……Tn;找出T1至Tn中的最大值和最小值,标记为T_max和T_min;微型计算机(33)中还存储有电池正常工作时的温度上限值T_H和温度下限值T_D;然后按照以下步骤进行:步骤b:对T_min的值进行以下判断:
若T_min位于第一温度范围T01之内,说明电池组正常工作,则返回步骤a;
若 T_min低于第一温度范围T01且位于第二温度范围T02之内,则进入步骤c;
若 T_min低于第二温度范围T02且位于第三温度范围T03之内,则进入步骤d;
若 T_min低于第三温度范围T03且大于T_D,则进入步骤e;
若 T_min小于T_D,则进入步骤f;
步骤c:微型计算机(33)控制与T_min所在节点位置的珀耳帖元件(30)通电加热,对T_min对应的单体电池(12)加热,一定时间后若T_min位于第一温度范围T01之内,则返回步骤a,否则进入步骤d;
步骤d:以T_min对应的单体电池(12)所处的位置节点为中心节点,将四周与中心点通过井字形网格直接连接的节点对应的节点记为第一节点,将第一节点四周与第一节点通过井字形网格直接连接的节点记为第二节点,若已经标记为中心节点或第一节点,则不再进行第二节点标记;将中心节点、第一节点、第二节点处对应的多个珀耳帖元件(30)通电加热,一定时间后,若T_min位于第二温度范围T02之内,则返回步骤c,否则进入步骤e;
步骤e:把步骤d中标记后的所有剩余未标记节点中温度最高的单体电池(12)所处的节点位置标记为终点,终点的温度是剩余未标记节点中的T_max,以中心节点为起点,计算出从起点到达终点的最短路径,然后将最短路径中对应的所有未标记节点记为第三节点,将中心节点、第一节点、第二节点、第三节点、终点处的珀耳帖元件(30)通电加热;一定时间后对T1、T2……Tn监测,若T_min位于第三温度范围T03,则说明升温措施达到预定效果,返回步骤d,以节约能源,如果温度仍然超过T03,则说明当前升温措施仍无法对单体电池进行有效控制,进入步骤f;
步骤f:在所有剩余未标记节点中,找出所有温度范围在[T_max-T00,T_max]的节点,并将满足要求的节点标记为辅助终点1、辅助终点2……辅助终点n;
计算出从中心节点开始,经过所有辅助终点以及终点的多个环形最短路径,将多个环形最短路径中未标记节点数量最多的一条环形最短路径记为最优路径,将最优路径中所有未标记节点记为第四节点;将中心节点、第一节点、第二节点、第三节点、第四节点处的珀耳帖元件(30)通电加热;
一定时间后对T1、T2……Tn监测,若T_min处于第三温度范围T03,则返回步骤e,否则进入步骤g;
步骤g:将中心节点、第一节点所对应的多个单体电池断电,微型计算机(33)将中心节点的位置记录下来并生成报警信号,与微型计算机(33)通信连接的显示屏显示报警信号及中心节点的位置。
2.根据权利要求1所述的一种通过电动汽车中电池组用分布式温度补偿装置进行温度补偿的方法,其特征在于:所述的导热框(34)的材料为铜板,所述的珀耳帖元件(30)为圆柱体,圆柱体的下底面为冷端面,冷端面与单体电池(12)的上端面接触,圆柱体的下底面上开设第一环形槽,第一环形槽与单体电池(12)的外径尺寸相适应,第一环槽底部开设倒L形的导线孔,导线孔的另一端从圆柱体的侧壁穿出,导线孔内穿入导线,导线从导线孔穿出后依次与继电器开关、辅助电池(11)连接;圆柱体上端面为热端面,热端面与导热框(34)下底面上相应位置设置的环槽底面接触。
