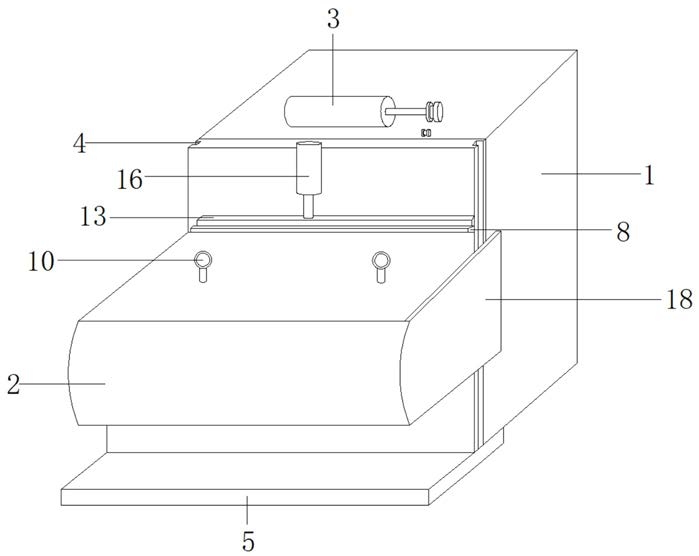

1.一种便于倾倒垃圾的扫地车垃圾桶安装结构,包括扫地车车厢(1)、可升降垃圾箱(2)、驱动电机(3)、电动推杆(6)、提升液压缸(16)、第一挡板(8)、第二挡板(13),其特征在于:所述可升降垃圾箱(2)滑动连接在扫地车车厢(1)上,在驱动电机(3)的驱动作用下将可升降垃圾箱(2)升起,此时提升液压缸(16)向下运动带动第二挡板(13)下降阻止扫地车内部灰尘洒落,同时第一挡板(8)对可升降垃圾箱(2)进行密封防止倾倒过程中垃圾掉落,通过底部电动推杆(6)打开可升降垃圾箱(2)底部将垃圾倾倒出去,便于扫地车在扫地工作过程中实时清理垃圾箱内部垃圾;所述第二挡板(13)与第一挡板(8)之间通过连接杆(15)连接,所述连接杆(15)通过铰接块(14)分别连接第二挡板(13)与第一挡板(8),所述连接杆(15)设置为弹簧多段连接结构;所述连接杆(15)由第一支杆(21)、第二支杆(22)、第一拉簧(23)、第二拉簧(24)构成,所述第一支杆(21)滑动连接在第二支杆(22)上,所述第一拉簧(23)固定连接在第一支杆(21)上,所述第二拉簧(24)固定连接在第二支杆(22)上;所述可升降垃圾箱(2)上设置有第二滑槽(20),所述第一挡板(8)底部卡接在第二滑槽(20)上,当可升降垃圾箱(2)上升时,通过第二滑槽(20)将第一挡板(8)卡接在第二滑槽(20)上,此时第二滑槽(20)对可升降垃圾箱(2)右端起到封闭作用,有效防止可升降垃圾箱(2)在倾倒垃圾过程中垃圾洒落出来。
2.根据权利要求1所述的一种便于倾倒垃圾的扫地车垃圾桶安装结构,其特征在于:所述扫地车车厢(1)左右两侧面上均固定连接有侧板(17),所述侧板(17)上开设有第一滑槽(4),所述可升降垃圾箱(2)左右两侧面上均固定连接有滑动连接板(18),所述滑动连接板(18)上设置有与第一滑槽(4)相匹配的T型滑块(19),所述可升降垃圾箱(2)通过滑动连接板(18)滑动连接在扫地车车厢(1)上,所述可升降垃圾箱(2)通过滑动连接板(18)、第一滑槽(4)在扫地车车厢(1)上上下滑动。
3.根据权利要求1所述的一种便于倾倒垃圾的扫地车垃圾桶安装结构,其特征在于:所述驱动电机(3)固定连接在扫地车车厢(1)顶部,所述驱动电机(3)设置为双轴电机,所述驱动电机(3)的输出轴端部均固定连接有卷线轮,所述扫地车车厢(1)顶部设有导向轮(9),所述可升降垃圾箱(2)顶部固定连接有挂环(10),所述挂环(10)通过钢丝绳经过导向轮(9)连接卷线轮。
4.根据权利要求1所述的一种便于倾倒垃圾的扫地车垃圾桶安装结构,其特征在于:所述电动推杆(6)固定连接在扫地车车厢(1)底部,所述电动推杆(6)右侧设有止推板(7),且所述止推板(7)固定连接在可升降垃圾箱(2)底部,所述电动推杆(6)顶部固定连接有第一密封板(11),所述止推板(7)一端固定连接有第二密封板(12),所述扫地车车厢(1)底部固定连接有支撑板(5)。
5.根据权利要求4所述的一种便于倾倒垃圾的扫地车垃圾桶安装结构,其特征在于:所述第一密封板(11)滑动连接在扫地车车厢(1)底板上,所述第一密封板(11)、第二密封板(12)分别设置为相互配合的倾斜结构,通过电动推杆(6)推动第一密封板(11)左右滑动,与第二密封板(12)配合实现对可升降垃圾箱(2)底部开口大小的控制调节。
6.根据权利要求1所述的一种便于倾倒垃圾的扫地车垃圾桶安装结构,其特征在于:所述提升液压缸(16)固定连接在扫地车车厢(1)上,所述提升液压缸(16)设置在第二挡板(13)的上方,所述提升液压缸(16)输出端固定连接第二挡板(13)。
