专利号: 2020105733269
申请人: 张志铭
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

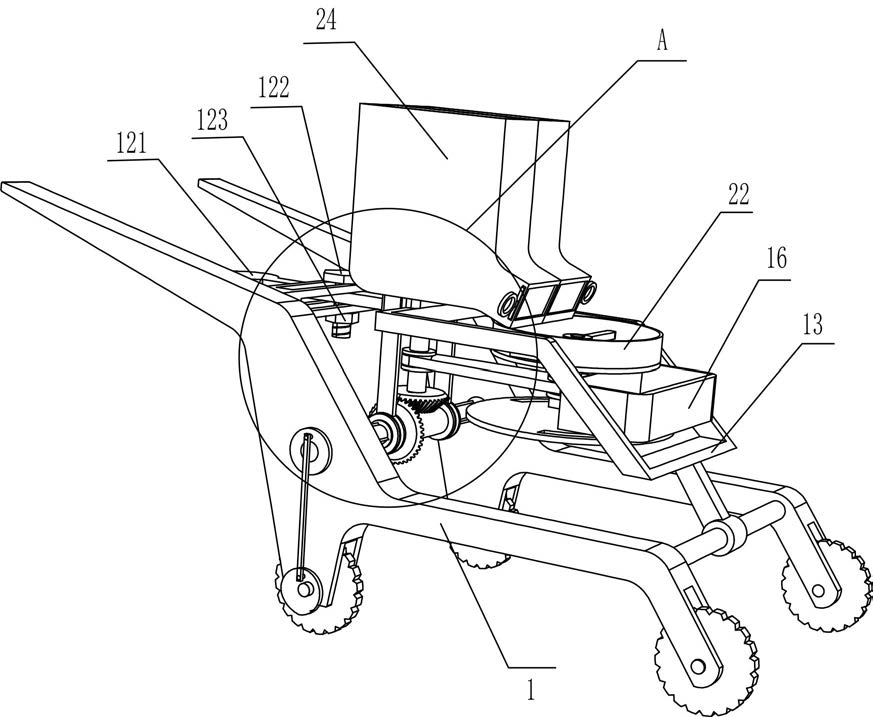

1.一种花生播种混合肥料施肥装置,其特征在于,包括有:车架(1);

转轴一(2),转动连接于车架(1)的一端,共有四个且为对称分布;

行走轮(3),固接在转轴一(2)上;

动力转盘一(4),固接于车架(1)一侧的两个转轴一(2)的一端;

转轴二(5),转动连接于车架(1)的一侧;

超越离合器(51),对称式固定连接在转轴二(5)上;

动力转盘二(6),固接在超越离合器(51)上;

连杆(7),转动连接在动力转盘二(6)和动力转盘一(4)之间;

导条(8),对称式固接于转轴二(5)上;

滑动套(9),滑动连接于转轴二(5)上且与导条(8)配合;

锥齿轮一(10),固接于滑动套(9)的一侧;

固定盘(11),对称式固接在滑动套(9)上;

调节机构,设置在固定盘(11)上;

支撑架(13),设置在调节机构上;

圆杆(131),固接于车架(1)的一侧;

调动杆(132),滑动连接于圆杆(131)的中部;

转轴三(14),转动连接于支撑架(13)的一侧;

锥齿轮二(141),设置在转轴三(14)和支撑架(13)上;

间歇下料机构,设置在转轴三(14)和支撑架(13)上;

调节机构包括有:

调节板(12),固接于车架(1)的一侧;

移动杆(121),滑动连接在调节板(12)的槽洞内;

螺杆(122),配合在移动杆(121)上的螺纹孔内;

螺母(123),配合在螺杆(122)的一端;

滑动杆(124),对称式固接于支撑架(13)的一侧,且一端转动连接于固定盘(11)的凹槽内。

2.如权利要求1所述的一种花生播种混合肥料施肥装置,其特征在于,间歇下料机构包括有:第一带轮(15),固接于转轴三(14)的中部;

漏料箱(16),固接于支撑架(13)的一侧;

安装板(17),固接于漏料箱(16)的一侧;

转轴四(18),转动式穿设于安装板(17)上;

第二带轮(19),固接于转轴四(18)的中部;

皮带(20),绕设在第二带轮(19)和第一带轮(15)上;

下料转盘(21),固接于转轴四(18)的一端且与漏料箱(16)配合。

3.如权利要求2所述的一种花生播种混合肥料施肥装置,其特征在于,还包括有:搅拌盘(22),固接于支撑架(13)的一侧;

搅拌叶(23),固接于转轴四(18)的一端;

放料箱(24),对称式固接于支撑架(13)的一侧;

挡板(25),滑动连接于放料箱(24)的一侧。

4.如权利要求3所述的一种花生播种混合肥料施肥装置,其特征在于,车架(1)为Z字形,移动杆(121)带动支撑架(13)和间歇下料机构在车架(1)上滑动。
