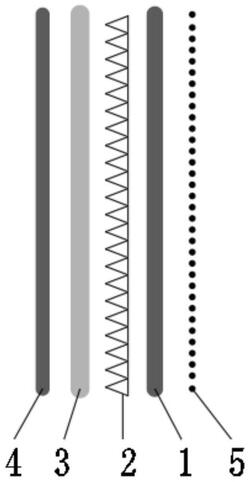

1.一种新型防静电投影书写面板，其特征在于，包括基板、光源折射层、反光层、防静电遮光层以及防静电喷涂层，所述基板的一侧设有防静电喷涂层，所述基板的另一侧设有光源折射层，所述光源折射层远离基板的一侧设有反光层，所述反光层远离光源折射层的一侧设有防静电遮光层。

2.根据权利要求1所述的新型防静电投影书写面板，其特征在于，所述光源折射层与基板为一体压注成型。

3.根据权利要求2所述的新型防静电投影书写面板，其特征在于，所述光源折射层为密布热压在基板上的三角形波纹，所述光源折射层的三角形波纹的三角形腰长为5mm、底边长为6mm-10mm。

4.根据权利要求1所述的新型防静电投影书写面板，其特征在于，所述反光层由镜面银制成。

5.根据权利要求1所述的新型防静电投影书写面板，其特征在于，所述基板与防静电喷涂层之间设有由烯胺聚合物制成的中间层。

6.一种新型防静电投影书写面板的制作方法，其特征在于，包括如下步骤：(S1)制备基板，通过注塑工艺将聚碳酸酯颗粒压注成板材，制成基板，然后通过高温热模压制工艺在基板的一侧压制出密集规则整齐的三角形波纹，基板设有三角形波纹的一侧即为光源折射层，三角形波纹的尺寸为5*5*6mm-5*5*10mm；

(S2)在光源折射层远离基板的一侧涂布镜面银，制成反光层；

(S3)在基板远离光源折射层的一侧涂布一层烯胺聚合物，制成中间层；

(S4)制备防静电喷涂料，将重量比为40％-50％脂肪族聚氨酯六丙烯酸酯、10％-15％丙烯酸酯、20％-30％双季戊四醇六丙烯酸酯、5％-8％二氧化钛、3％-7％二氧化硅、0.4％-

3.5％光引发剂、10％-15％有机硅化合物、5％-10％氟碳树脂混合，通过搅拌机搅拌60分钟-120分钟，搅拌机转速为200转/分钟-400转/分钟，制成防静电喷涂料；

(S5)将防静电喷涂料均匀涂布在中间层远离基板的一侧，防静电喷涂料的涂布厚度为

15um-20um；

(S6)将基板涂布有防静电喷涂料的一侧置于紫外光下，使用紫外光固化工艺将防静电喷涂料固化，制成防静电喷涂层，紫外光的固化温度为100摄氏度-150摄氏度，固化时间为1分钟；

(S7)制备防静电遮光涂料，将重量比为35％-40％脂肪族聚氨酯六丙烯酸酯、12％-

15％银浆、5％-8％着色剂、10％-15％丙烯酸酯、20％-30％双季戊四醇六丙烯酸酯、0.4％-

3.5％光引发剂混合，通过搅拌机搅拌60分钟-120分钟，搅拌机转速为200转/分钟-400转/分钟，制成防静电遮光涂料；

(S8)将防静电遮光涂料均匀涂布在反光层远离基板的一侧，防静电遮光涂料的涂布厚度为15um-20um；

(S9)将涂布有防静电遮光涂料的一侧置于紫外光下，使用紫外光固化工艺将防静电遮光涂料固化，制成防静电遮光层，紫外光的固化温度为100摄氏度-150摄氏度，固化时间为1分钟；

(S10)将固化完毕的产品进行裁切和包装。
