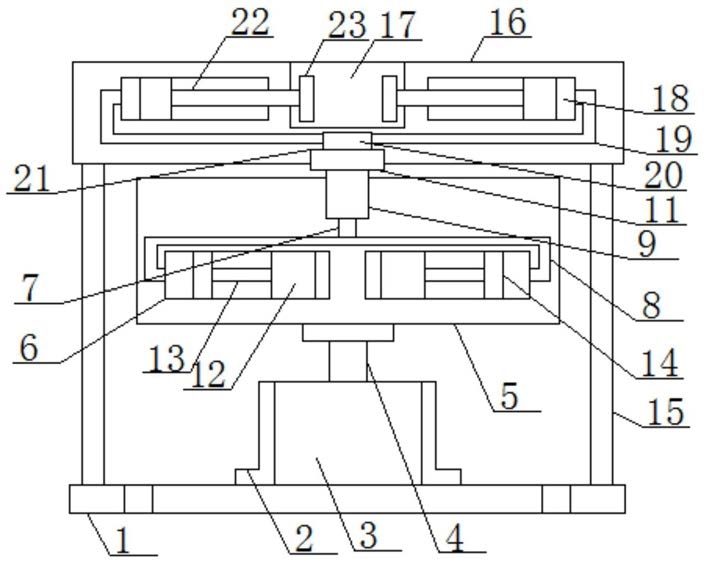

1.一种高速离心式部件夹持器，包括底部安装基板(1)，其特征在于：所述底部安装基板(1)上表面中心安装一驱动电机安装外壳(2)，所述驱动电机安装外壳(2)的内部安装一驱动电机(3)，所述驱动电机(3)中电机主轴(4)的顶端通过连接板安装一主旋转圆板(5)，所述主旋转圆板(5)的内部关于其轴心线呈环形阵列设置的多个主柱形空心结构(6)，所述主旋转圆板(5)的顶部中心设有一主第一安装孔(9)，所述主第一安装孔(9)的底部设有一总液体流动孔(7)，所述主旋转圆板(5)的内部设有多个分别连通各个主柱形空心结构(6)一端部和总液体流动孔(7)底端的分支液体流动孔(8)，每个所述主柱形空心结构(6)的内部均放置一柱状重物体(12)，所述柱状重物体(12)在背向主旋转圆板(5)圆心的一端中心安装一主推杆(13)，每个所述主推杆(13)的端部安装一液体驱动式移动机构(14)，所述底部安装基板(1)上表面的边缘安装有多个主纵向支撑杆(15)，所述主纵向支撑杆(15)顶部安装一主夹持圆板(16)，所述主夹持圆板(16)上表面中心设有一夹持凹槽结构(17)，所述主夹持圆板(16)底部中心设有副部件安装孔(21)，所述副部件安装孔(21)的顶部设有总流动孔(20)，所述主夹持圆板(16)的内部关于其轴心线呈环形阵列设置的多个副柱形空心结构(18)，所述主夹持圆板(16)的内部设有多个分别连通各个副柱形空心结构(18)一端部和总流动孔(20)顶端的分支流动孔(19)，每个所述副柱形空心结构(18)的内部均安装一液体驱动式移动机构(14)，且位于副柱形空心结构(18)内部的液体驱动式移动机构(14)在面向主夹持圆板(16)圆心的端面中心均安装一副推杆(22)，所述副推杆(22)的杆体贯穿所述主夹持圆板(16)的内侧，且杆体延伸至夹持凹槽结构(17)的内部，且所述副推杆(22)在位于所述夹持凹槽结构(17)内部的一端安装有夹持板(23)，所述主第一安装孔(9)和副部件安装孔(21)之间安装一管道体式旋转固定连接机构(11)。

2.根据权利要求1所述的一种高速离心式部件夹持器，其特征在于：所述管道体式旋转固定连接机构(11)包括管道体式旋转固定连接机构用外管道体(111)、管道体式旋转固定连接机构用内管道体(112)、管道体式旋转固定连接机构用第一管道孔(113)、管道体式旋转固定连接机构用第二管道孔(114)、管道体式旋转固定连接机构用部件安装凹槽(115)、管道体式旋转固定连接机构用第一轴承(116)、管道体式旋转固定连接机构用第二轴承(117)、管道体式旋转固定连接机构用第一密封圈(118)和管道体式旋转固定连接机构用第二密封圈(119)；所述管道体式旋转固定连接机构用外管道体(111)和管道体式旋转固定连接机构用内管道体(112)内部分别设有管道体式旋转固定连接机构用第一管道孔(113)和管道体式旋转固定连接机构用第二管道孔(114)，所述管道体式旋转固定连接机构用第一管道孔(113)一端设有管道体式旋转固定连接机构用部件安装凹槽(115)，所述管道体式旋转固定连接机构用外管道体(111)和管道体式旋转固定连接机构用内管道体(112)在背向的端面由外到内依次安装有管道体式旋转固定连接机构用第一轴承(116)、管道体式旋转固定连接机构用第二轴承(117)、管道体式旋转固定连接机构用第一密封圈(118)和管道体式旋转固定连接机构用第二密封圈(119)，所述管道体式旋转固定连接机构用部件安装凹槽(115)的内部通过管道体式旋转固定连接机构用第二轴承(117)和管道体式旋转固定连接机构用第二密封圈(119)安装在管道体式旋转固定连接机构用内管道体(112)的一端。

3.根据权利要求2所述的一种高速离心式部件夹持器，其特征在于：所述管道体式旋转固定连接机构用第一轴承(116)和管道体式旋转固定连接机构用第一密封圈(118)安装在副部件安装孔(21)的内部。

4.根据权利要求2所述的一种高速离心式部件夹持器，其特征在于：所述管道体式旋转固定连接机构用第二轴承(117)和管道体式旋转固定连接机构用第二密封圈(119)安装在主第一安装孔(9)的内部。

5.根据权利要求1所述的一种高速离心式部件夹持器，其特征在于：所述液体驱动式移动机构(14)包括液体驱动式移动机构用活塞板(141)、液体驱动式移动机构用锥形引导移动机构(142)、液体驱动式移动机构用第一环形凹槽结构(143)、液体驱动式移动机构用第二环形凹槽结构(144)、液体驱动式移动机构用第一环形密封圈(145)、液体驱动式移动机构用第二环形密封圈(146)和液体驱动式移动机构用杆体安装孔(147)；所述液体驱动式移动机构用活塞板(141)的底部设置有与其一体式结构的液体驱动式移动机构用锥形引导移动机构(142)，所述液体驱动式移动机构用活塞板(141)的侧面设置有平行的液体驱动式移动机构用第一环形凹槽结构(143)和液体驱动式移动机构用第二环形凹槽结构(144)，所述液体驱动式移动机构用第一环形凹槽结构(143)和液体驱动式移动机构用第二环形凹槽结构(144)的内部分别安装有液体驱动式移动机构用第一环形密封圈(145)和液体驱动式移动机构用第二环形密封圈(146)，所述液体驱动式移动机构用活塞板(141)的另一端中心设有液体驱动式移动机构用杆体安装孔(147)。

6.根据权利要求5所述的一种高速离心式部件夹持器，其特征在于：所述液体驱动式移动机构用活塞板(141)安装在主柱形空心结构(6)和副部件安装孔(21)的内部。

7.根据权利要求5所述的一种高速离心式部件夹持器，其特征在于：所述主柱形空心结构(6)和副部件安装孔(21)内部的所述液体驱动式移动机构用锥形引导移动机构(142)分别朝向分支液体流动孔(8)和分支流动孔(19)，所述液体驱动式移动机构用杆体安装孔(147)的内部安装有主推杆(13)和副推杆(22)一端的杆体。
