专利号: 2020105526907
申请人: 邓金城
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

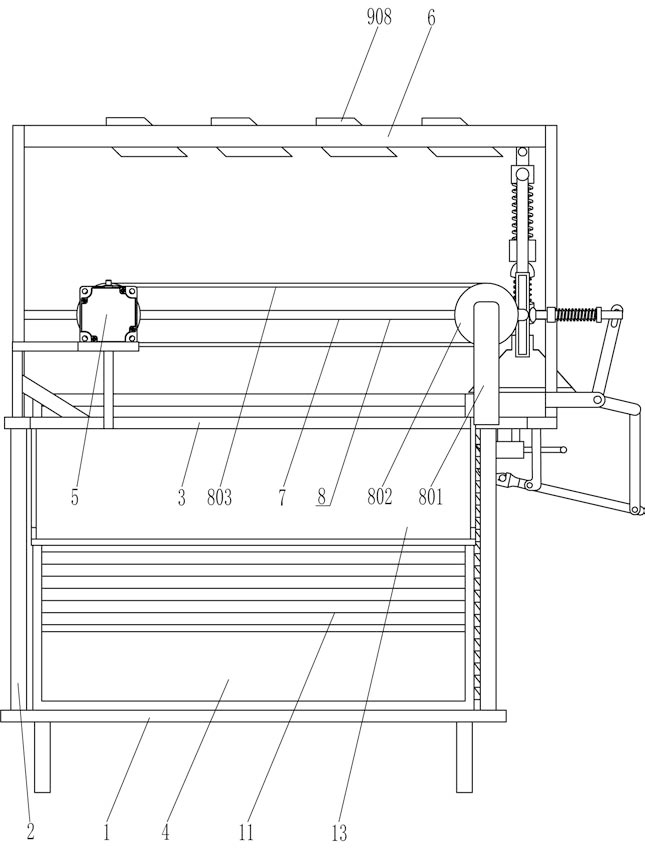

1.一种文化石表面成型用锤击装置,其特征是,包括有:

安装板(1),所述安装板(1)一侧固接有四根支杆(2),其每两根为一组;

支撑板(3),所述支撑板(3)固接于远离所述安装板(1)的四根所述支杆(2)端部之间,其远离所述安装板(1)的一侧固接有支撑架(6);

导杆(7),所述导杆(7)固接于靠近所述支撑板(3)的所述支撑架(6)内两侧之间;

放置框(4),所述放置框(4)滑动式的穿接于所述支撑板(3)一部中间;

伺服电机(5),所述伺服电机(5)安装于远离所述放置框(4)的所述支撑板(3)一部;

移动组件(8),安装于所述导杆(7)与所述支撑板(3)之间,其与所述伺服电机(5)的输出轴端部固定连接,用于提供动力;

锤击组件(9),安装于所述移动组件(8)与所述支撑架(6)之间,用于对文化石(11)表面的锤击;

上升组件(10),安装于远离所述伺服电机(5)且朝向所述安装板(1)的所述支撑板(3)一侧,其与所述放置框(4)固定连接,用于对所述放置框(4)的固定;

移动组件(8)包括有:

L型支撑块(801),所述L型支撑块(801)固接于靠近所述上升组件(10)的所述支撑板(3)内一侧;

传动轮(802),所述传动轮(802)的数量为两个,其中一个转动式的安装于远离所述安装板(1)且朝向所述导杆(7)的所述L型支撑块(801)内一侧,另一个固接于所述伺服电机(5)的输出轴端部;

皮带(803),所述皮带(803)绕在两个所述传动轮(802)之间,其远离所述伺服电机(5)的外一侧固接有推杆(804);

活动块(805),所述活动块(805)滑动式的套装于所述导杆(7)上,其远离所述L型支撑块(801)的外一侧与所述锤击组件(9)固定连接,所述推杆(804)位于所述活动块(805)内与其配合;

锤击组件(9)包括有:

第二导向套(904),所述第二导向套(904)固接于远离所述安装板(1)的所述活动块(805)外一侧;

锤击杆(905),所述锤击杆(905)滑动式的穿接于所述第二导向套(904)内;

接触杆(907),所述接触杆(907)固接于朝向所述支撑架(6)且远离所述安装板(1)的所述锤击杆(905)一侧;

第二弹簧(906),所述第二弹簧(906)绕接于朝向所述接触杆(907)的所述锤击杆(905)内一侧与朝向所述安装板(1)的所述第二导向套(904)一侧之间;

第一楔形块(908),所述第一楔形块(908)间隔固接于远离所述安装板(1)且朝向所述接触杆(907)的所述支撑架(6)一侧,其与所述接触杆(907)配合,且所述第一楔形块(908)的数量为四块;

第一导向套(901),所述第一导向套(901)固接于远离所述推杆(804)的所述活动块(805)外一侧,其为倾斜设置;

铲刀(902),所述铲刀(902)滑动式的穿接于所述第一导向套(901)内,其远离所述安装板(1)的端部与远离所述接触杆(907)的所述锤击杆(905)端部接触配合;

第一弹簧(903),所述第一弹簧(903)套装于所述铲刀(902)上,其一端与靠近所述锤击杆(905)的所述铲刀(902)内一侧固定连接,另一端与远离所述安装板(1)的所述第一导向套(901)一侧固定连接;

上升组件(10)包括有:

套筒(1001),所述套筒(1001)固接于朝向所述安装板(1)且远离所述伺服电机(5)的所述支撑板(3)一侧;

第二楔形块(1002),所述第二楔形块(1002)滑动式的放置于所述套筒(1001)内;

拉杆(1004),所述拉杆(1004)滑动式的穿接于远离所述放置框(4)的所述套筒(1001)一部,其朝向所述放置框(4)的端部与所述第二楔形块(1002)一侧固定连接;

第三弹簧(1003),所述第三弹簧(1003)套装于所述拉杆(1004)上,其一端与朝向所述拉杆(1004)的所述第二楔形块(1002)一侧固定连接,另一端与远离所述第二楔形块(1002)的所述套筒(1001)内一侧固定连接;

棘齿条(1005),所述棘齿条(1005)固接于靠近所述套筒(1001)的所述放置框(4)外一侧,其与所述第二楔形块(1002)接触配合;

还包括有补料组件(12),补料组件(12)包括有:

转杆(1205),所述转杆(1205)铰接于靠近所述套筒(1001)且朝向所述安装板(1)的所述支撑板(3)一侧;

棘爪(1206),所述棘爪(1206)铰接于靠近所述棘齿条(1005)的所述转杆(1205)端部,其与所述棘齿条(1005)啮合;

扭力弹簧(1207),所述扭力弹簧(1207)连接于所述棘爪(1206)与所述转杆(1205)铰接处;

连接杆(1204),所述连接杆(1204)铰接于远离所述放置框(4)的所述转杆(1205)一部;

L型杆(1203),所述L型杆(1203)铰接于靠近所述支撑板(3)且远离所述伺服电机(5)的所述支撑架(6)一部;

连杆(1209),所述连杆(1209)固接于朝向所述连接杆(1204)且远离所述支撑架(6)的所述L型杆(1203)一侧,其尾端与远离所述安装板(1)且朝向所述L型杆(1203)的所述连接杆(1204)一侧铰接连接;

导套(1208),所述导套(1208)固接于靠近所述L型杆(1203)的所述支撑架(6)一侧;

滑杆(1201),所述滑杆(1201)滑动式的穿接于所述导套(1208)内,其远离所述L型杆(1203)的端部与所述活动块(805)外一侧接触配合,所述滑杆(1201)远离所述活动块(805)的端部位于所述L型杆(1203)的孔内与其配合;

第四弹簧(1202),所述第四弹簧(1202)套装于所述滑杆(1201)上,其一端与靠近所述L型杆(1203)的所述滑杆(1201)一部固定连接,另一端与远离所述活动块(805)的所述导套(1208)一侧固定连接。

2.按照权利要求1所述的一种文化石表面成型用锤击装置,其特征是,还包括有:导料板(13),所述导料板(13)固接于靠近所述放置框(4)的所述支撑板(3)内一侧,其为倾斜设置。
