专利号: 2020105487368
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

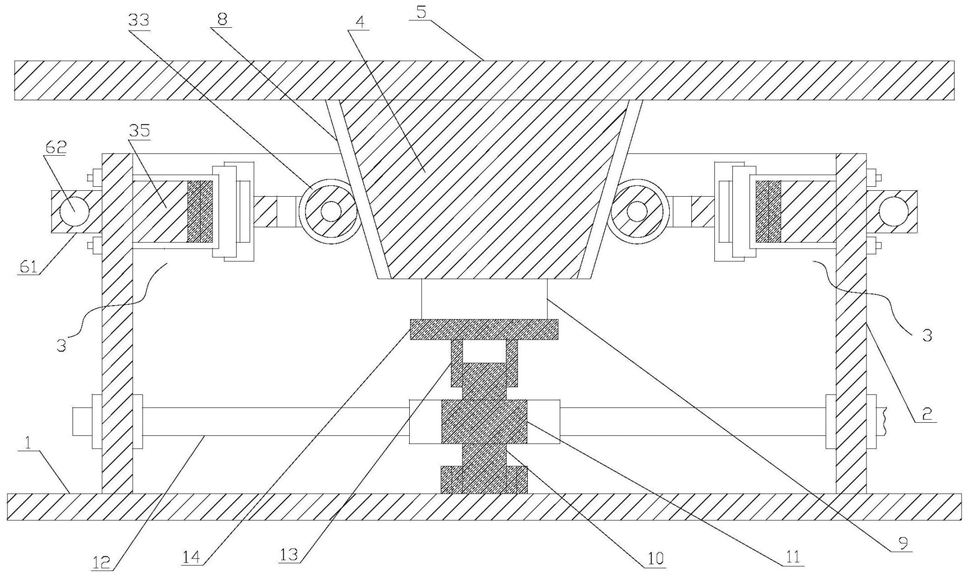

1.一种桥梁抗震支座,其特征在于:包括下底座(1)、框体(2)、若干减震装置(3)、滑动体(4)和上底座(5),所述下底座(1)上设有框体(2),所述上底座(5)上设有位于框体(2)内的滑动体(4),所述框体(2)的四个侧壁体上均设有抵触在滑动体(4)上的减震装置(3),所述滑动体(4)为上大下小的圆台,所述减震装置(3)包括板簧总成(31)、支座(32)和滚轮(33),所述支座(32)与板簧总成(31)的两端可滑动连接,所述支座(32)远离板簧总成(31)的一端设有抵触在滑动体(4)上的滚轮(33),所述滑动体(4)与下底座(1)之间设有减震器(9);所述框体(2)的四个侧壁体上均设有用于支撑板簧总成(31)的可调节的支撑装置(6),所述支撑装置(6)包括安装座(61)、转轴(62)、两个滑座(63)、两个支撑轮(64)和两个挡体(65),所述安装座(61)设在框体(2)的侧壁体的外侧面上,所述安装座(61)上设有可转动设置的转轴(62),所述安装座(61)两侧的转轴(62)上均设有螺纹连接的滑座(63),所述滑座(63)位于设在框体(2)的侧壁体上与其对应的槽孔(7)内,所述滑座(63)的自由端均设有用于支撑板簧总成(31)的支撑轮(64),所述滑座(63)上均设有位于框体(2)的侧壁体内侧的挡体(65)。

2.如权利要求1所述的一种桥梁抗震支座,其特征在于:所述支座(32)包括第一叉体(321),所述第一叉体(321)的两端均设有第二叉体(322),所述第二叉体(322)上均设有抵触在板簧总成(31)的端部内侧上的滚动轮(323)。

3.如权利要求1所述的一种桥梁抗震支座,其特征在于:所述板簧总成(31)由至少两个板簧片叠放并用卡箍固定起来而成的。

4.如权利要求1所述的一种桥梁抗震支座,其特征在于:所述板簧总成(31)靠近滑动体(4)的板簧片的两端均弯折形成有阻挡部(34)。

5.如权利要求1所述的一种桥梁抗震支座,其特征在于:所述板簧总成(31)通过U型螺栓固定在框体(2)的侧壁体上,所述板簧总成(31)与框体(2)的侧壁体之间设有垫块(35)。

6.如权利要求1所述的一种桥梁抗震支座,其特征在于:所述滚轮(33)为导轨轮,所述滑动体(4)的周面上设有与滚轮(33)一一对应并相配合的导轨(8)。

7.如权利要求1至6中任一项所述的一种桥梁抗震支座,其特征在于:所述下底座(1)上设有可转动的转动轴(10),所述转动轴(10)上设有涡轮(11),所述框体(2)上设有与涡轮(11)啮合连接的蜗杆(12),所述转动轴(10)上设有螺纹连接的螺母(13),所述螺母(13)的上端设有与减震器(9)固定连接的固定座(14)。
