专利号: 2020105483032
申请人: 涉县民安特种设备检测有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

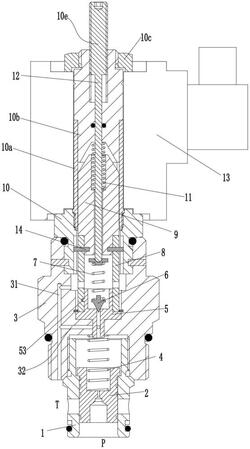

1.一种安全阀,其特征在于,包括螺堵,所述螺堵内设有上端开口的第一安装孔、下端开口的第二安装孔、以及用于连通第一安装孔和第二安装孔的连通孔,所述第二安装孔内固定安装有阀套,所述阀套内沿第二安装孔的轴向由上向下依次设有第一滑孔和第二滑孔,所述第二滑孔的下端为P口,所述阀套的圆周侧面设有与第二滑孔连通的T口,所述第二滑孔内滑动连接有用于控制P口和T口通断的主阀芯;所述第一滑孔内在主阀芯的上端和第二安装孔的上端之间形成先导腔,所述先导腔内设有用于迫使主阀芯向下运动的第一弹簧,所述主阀芯内设有用于连通P口和先导腔的阻尼孔;所述第一安装孔的底部转动连接有阀块,所述阀块的下端设有伸入连通孔的凸轴,所述阀块和凸轴内设有上下贯穿的阀孔;所述螺堵内设有用于连通第一安装孔和T口的第一通孔,以及用于连通第一通孔和连通孔的第二通孔;所述第一安装孔的上端固定安装有螺套,所述螺套的上端开口处固定安装有导磁管,所述导磁管的上端固定安装有堵头,所述导磁管内滑动连接有衔铁,所述导磁管内在衔铁和堵头之间设有用于迫使衔铁向下运动的第二弹簧,所述导磁管的外侧设有线圈,线圈通电时,衔铁向上运动并压缩第二弹簧,线圈断电时,衔铁在第二弹簧的作用下向下运动;所述第一安装孔内设有用于控制阀孔通断的先导阀芯,以及用于迫使先导阀芯向下运动的第三弹簧;所述凸轴的侧面设有与阀孔连通的第三通孔,所述第一安装孔内设有用于连接衔铁和阀块的传动组件,衔铁向下运动时,传动组件带动阀块转至第三通孔与第二通孔断开的位置,衔铁向上运动时,传动组件带动阀块转至第三通孔与第二通孔连通的位置。

2.根据权利要求1所述的安全阀,其特征在于,所述传动组件包括套筒,所述套筒的上端套接在衔铁的下端外侧,所述螺套的内孔侧壁沿衔铁轴向设有限位滑槽,所述套筒的上端和衔铁的下端之间固定设有销柱,且所述销柱伸入限位滑槽内用于防止套筒和衔铁在上下运动时发生转动;所述阀块的上端设有伸入套筒下端内的凸筒,所述套筒的内侧壁在靠近下端位置处设有螺旋槽,所述凸筒的外侧壁上设有伸入螺旋槽内凸柱,所述套筒的侧壁设有通流孔。

3.根据权利要求2所述的安全阀,其特征在于,所述堵头内螺纹连接有螺柱,所述螺柱的下端设有穿过衔铁伸入导磁管内的调节杆,所述第三弹簧位于导磁管内,所述第三弹簧的上端通过弹簧垫片抵触在调节杆的下端,所述第三弹簧的下端抵触在先导阀芯的上端。

4.根据权利要求1所述的安全阀,其特征在于,所述主阀芯的上端位于第一滑孔内且沿径向设有凸肩,所述阀套内在第一滑孔和第二滑孔之间形成台肩,所述第一弹簧用于迫使台肩向下运动压紧在凸肩上。

5.根据权利要求1所述的安全阀,其特征在于,所述第一安装孔的内侧壁在阀块的上方设有用于防止阀块向上运动的卡簧。

6.根据权利要求1所述的安全阀,其特征在于,所述堵头上螺纹连接有限位螺帽,所述线圈位于限位螺帽和螺套之间。
